一、失效現(xiàn)象

一臺管程工藝蒸汽冷凝的換熱器，發(fā)生了換熱管與管板連接接頭泄漏失效。停車檢查發(fā)現(xiàn)：管程入口部位未發(fā)現(xiàn)腐蝕；第一程出口和第二程出口部分也發(fā)現(xiàn)了嚴重腐蝕。第二程進口部位發(fā)現(xiàn)了最為嚴重的腐蝕。

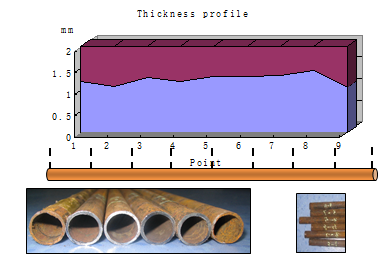

第二程換熱管整個管長度內的底部具有均勻的厚度變薄，管的末端變薄更加嚴重。

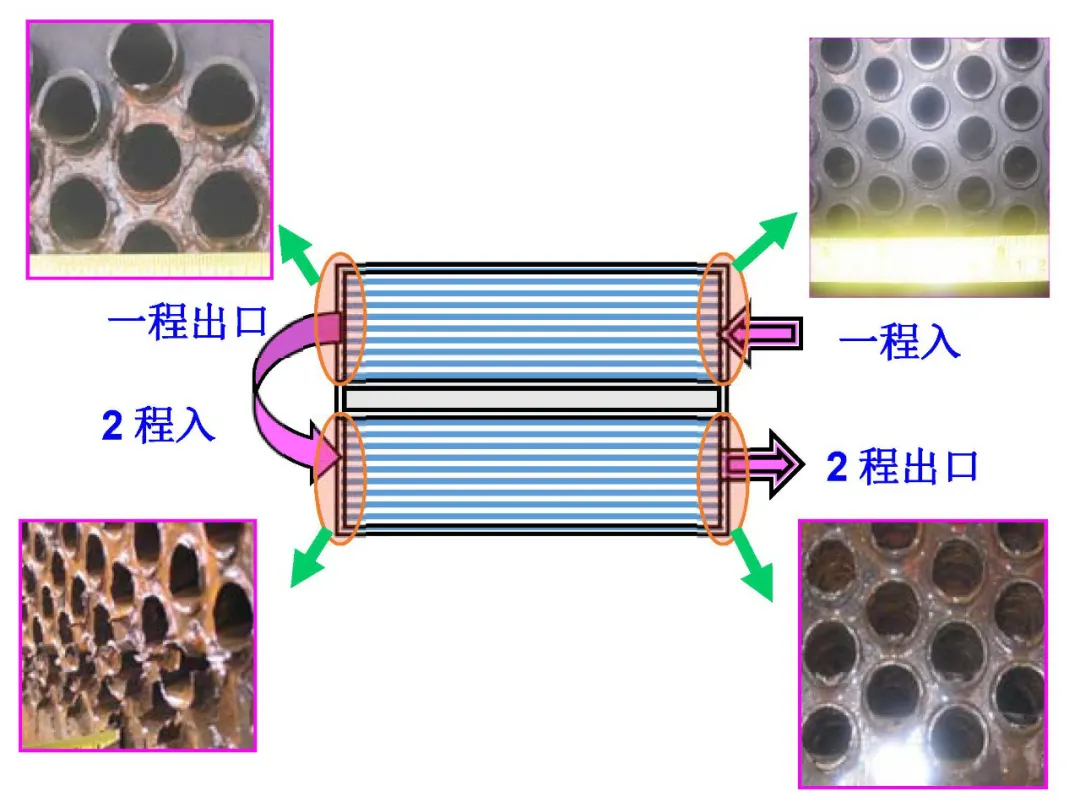

失效檢查的如下：

二、技術分析

腐蝕僅發(fā)生在液相區(qū)域。經(jīng)化驗，冷凝液pH低（約5）。意味著冷凝液中存在酸（可能為甲酸）。發(fā)生含水酸腐蝕。溶解的氧腐蝕的另一原因，它可以使陰極反應去極化，從而加速陽極腐蝕，然后溶解陽極鐵。第二程入口部位的流動比其他部分更湍急，因為它先進入管箱后轉向換熱管，會遭受更嚴重的腐蝕。

三、改進措施

1）控制水質，使其pH值在9~10左右。

2）蒸汽除氧，使冷凝物中的氧氣含量低于目標20ppb。

3）更換材質，將CS材料升級為不銹鋼，也可以使用耐高溫有機涂層涂覆CS換熱管和管箱。
