焦炭塔局部腐蝕案例
2021-05-06 14:16:30
作者： 工業小南點 來源： 工業小南點
分享至：

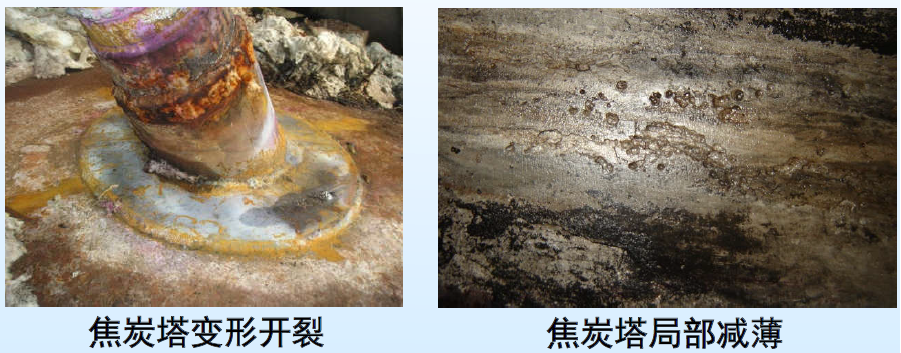

概述：某石化企業焦炭塔上封頭接管附件的壁厚減薄速率達到6.3毫米/年，局部較大范圍的壁厚從名義厚度30mm降至12mm左右，不得不采用焊接貼補板的方式進行應急處理。經調查分析發現，減薄部位大都位于接管或有幾何突變的部位，這些區域的內壁結焦明顯減少，減薄嚴重部位幾乎沒有結焦。焦炭塔的主導失效模式是熱機械疲勞機制引起的塔體變形和開裂，局部嚴重減薄較少發現。
原因：
對延遲焦化結焦問題的研究找到了失效的原因：如下圖所示，當塔體壁溫低于420℃時，處于結焦臨界溫度線下，此時介質難以在內壁結焦。結焦層在內壁對于防止高溫硫腐蝕是一個保護層，即阻止高溫H2S與Fe反應生成FeS，在350℃以下FeS有成膜自保護作用，但此時400～420℃溫度FeS很不穩定難以自保護，因此該部位發生嚴重的高溫硫腐蝕導致筒節減薄甚至穿孔。

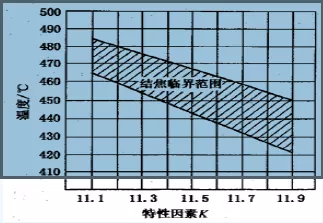

結焦溫度
預防措施：確保焦炭塔（特別是接管、保溫支撐等部位）保溫層完好。
