{首页主词},&

工藝?yán)淠侯A(yù)熱器膨脹節(jié)腐蝕開裂

2021-04-09 11:15:42 作者：小南點(diǎn) 來源：工業(yè)小南點(diǎn) 分享至：

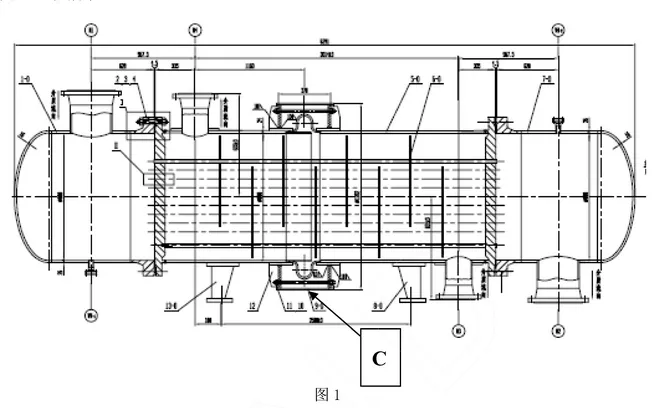

某裝置工藝?yán)淠侯A(yù)熱器使用不到一年即發(fā)生底部膨脹節(jié)開裂，裂縫長(zhǎng)度超過 500MM，裂縫斷口腐蝕變色，且有大量的腐蝕產(chǎn)物，開裂位置在膨脹節(jié)的波谷，在預(yù)熱器底部容易積液的部位，如圖 1 C點(diǎn)所示。


通過對(duì)圖紙審查，并進(jìn)行強(qiáng)度計(jì)算，認(rèn)為該預(yù)熱器的設(shè)計(jì)沒有嚴(yán)重問題，開裂應(yīng)是腐蝕所致：

1、導(dǎo)致預(yù)熱器開裂的原因應(yīng)是膨脹節(jié)制做中沒有經(jīng)過固溶處理，或是固溶處理沒有達(dá)到效果，不銹鋼沒有經(jīng)過固溶處理，抗腐蝕能力根本得不到保證，由于其本身的特點(diǎn)，使用效果還不如低碳鋼；

2、由于時(shí)間和條件的原因，如本次無法徹底處理，建議對(duì)裂縫進(jìn)行補(bǔ)焊處理，因?yàn)楹笐B(tài)組織比未固溶處理的母材組織要好，設(shè)備補(bǔ)焊處理后能夠堅(jiān)持一段時(shí)間；

3、對(duì)于本臺(tái)設(shè)備，在停工檢修期間應(yīng)全面檢查，重點(diǎn)是用金相方法檢查該設(shè)備固溶處理的效果，以及補(bǔ)焊后在使用中有無繼續(xù)開裂，如果繼續(xù)開裂，應(yīng)考慮更換設(shè)備，或者更換膨脹節(jié)；

4、在停工檢修期間，對(duì)全廠的不銹鋼設(shè)備都應(yīng)進(jìn)行金相檢查，檢驗(yàn)其熱處理效果，防止類似事故的發(fā)生，部分不銹鋼設(shè)備在運(yùn)行時(shí)由于沒有液態(tài)水，沒有固溶處理的設(shè)備一般不會(huì)發(fā)生腐蝕現(xiàn)象，但是停工過程接觸到水后可能發(fā)生腐蝕引起事故。

免責(zé)聲明：本網(wǎng)站所轉(zhuǎn)載的文字、圖片與視頻資料版權(quán)歸原創(chuàng)作者所有，如果涉及侵權(quán)，請(qǐng)第一時(shí)間聯(lián)系本網(wǎng)刪除。
