回注采出水是油田開發中的一項重要技術。隨著陜北油田的不斷開發，油田逐步進入高含水期，高礦化度采油污水回注系統的結垢與腐蝕問題越來越突出，已經嚴重影響了注水體系的正常運行。因此，有必要針對油田注水體系的管線腐蝕與結垢問題進行分析研究，開發出合理經濟的防腐蝕治理措施。

陜西延長石油（集團）有限責任公司研究院的科研人員以陜北某油田腐蝕嚴重區塊為研究對象，針對該油田污水回注系統的腐蝕和結垢嚴重問題，通過現場調研、水質分析、現場掛片腐蝕速率測試等方法，綜合分析并評價了四個區塊站區污水回注系統的腐蝕和結垢狀況，同時進行了防腐蝕技術應用評價，以期為這些技術的現場應用提供數據支撐。

管線的腐蝕程度及腐蝕機理

01油田采出水的水質

按照石油天然氣行業標準SY/T 5329-2012《碎屑巖油藏注水水質指標及分析方法》和SY/T 5523-2016《油田水分析方法》，對四個區塊站油田采出水的理化性質進行分析，可見四個區塊站采出水中，Cl-含量都較高，可能會造成嚴重的點蝕；S2-質量濃度均超過100mg/L，存在較高的硫腐蝕風險；采出水礦化度為2000~4000mg/L，高礦化度增加了水中離子的導電能力，加快了原電池反應速率，從而加快了原電池的腐蝕速率，對管道腐蝕起到了推波助瀾的作用。站區2采出水中的HCO32-、SO42-含量較高，Ca2+含量較低，其余三個站區采出水的Ca2+、Cl-含量很高。四個區塊站采出水中存在大量主要成垢離子Ca2+、HCO3-、CO32- SO42- ，說明管道內存在一定的垢下腐蝕風險。

溶解氧是很強的氧化劑，它易使二價鐵離子氧化成三價鐵離子，從而形成沉淀，溶解氧與腐蝕速率呈正線性關系。硫酸鹽還原菌的存在會將采出水中的硫酸鹽還原成硫化氫，可能導致管材氫致開裂及應力腐蝕開裂，生成的腐蝕產物硫化亞鐵與鋼鐵表面的黏結性差，易脫落，且電位較正，因而作為陰極與鋼鐵基體構成一個活性微電池，對鋼基體繼續產生腐蝕。腐生菌會分泌大量的黏液，黏附在管線上的黏液會造成生物垢堵塞，也會產生氧濃差電池而引起管道腐蝕。

02現場掛片試驗

地面管線中的油水混合物，進入站區進行油水分離后，進入污水罐，為了真實反映各個區塊站采出水的腐蝕情況，分別在四個污水罐內懸掛掛片測試腐蝕速率。掛片材料為Q235鋼，尺寸為80mm×25mm×3mm，現場腐蝕掛片的測試周期為150天。

試驗結束后，取出掛片，按照石油天然氣行業標準SY/T5329-2012《碎屑巖油藏注水水質指標及分析方法》附錄B中化學清洗法進行處理，洗凈后的掛片用無水乙醇脫水；干燥后稱量，通過失重法計算腐蝕速率。

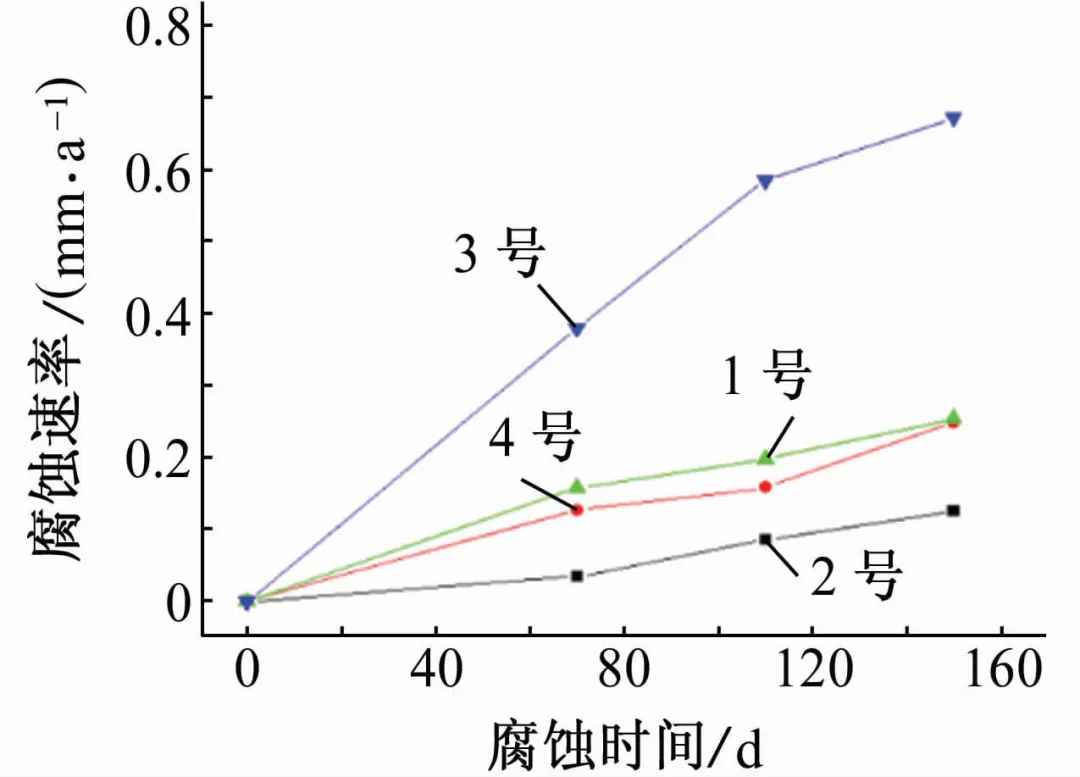

圖1 掛片在不同站區采出水中的平均腐蝕速率

由圖1可見：試樣在3號采出水中的腐蝕最為嚴重，在1號和4號采出水中的腐蝕速率較大，在2號采出水中的腐蝕程度最輕。按照SY/T 0087.2-2012《鋼質管道及儲罐腐蝕評價標準埋地鋼質管道內腐蝕評價》，試樣在2號采出水中的腐蝕屬于中級（0.025≤平均腐蝕速率0.12mm/a），在1號和4號采出水中為較重級別腐蝕（0.12mm/a≤平均腐蝕速率≤0.25mm/a），在3號采出水中的腐蝕最為嚴重，平均腐蝕速率超出嚴重級別指標（≥0.25mm/a）3倍以上，腐蝕問題十分嚴重。

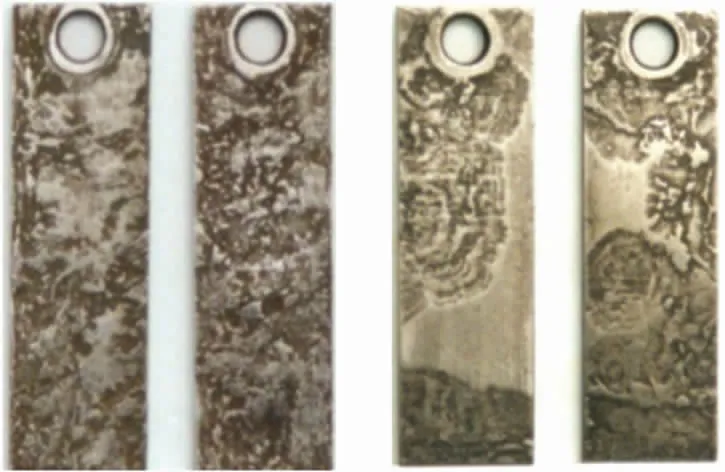

（a） 1號                           （b） 2號

（c） 3號                         （d） 4號

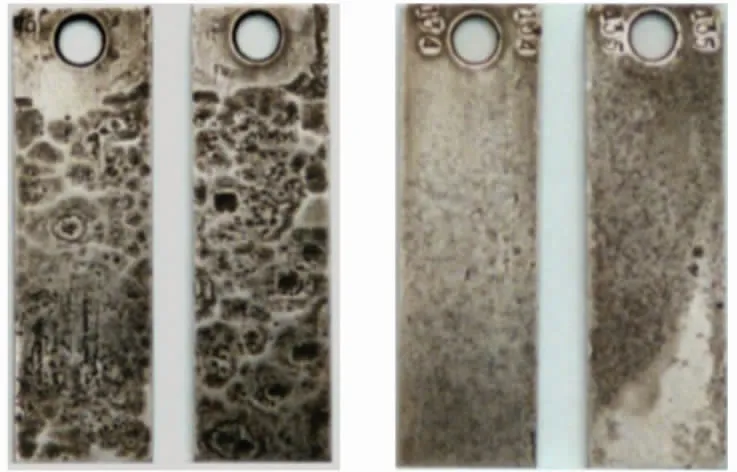

圖2 試樣在四種采出水中腐蝕180天后的表面形貌

由圖2可見：試樣在2號采出水中表面腐蝕較輕，在其他采出水中的表面腐蝕均較為嚴重，尤其是在站區3的腐蝕最為嚴重。掛片均表現為典型的局部腐蝕特征。

除去腐蝕產物后，試樣的最大腐蝕坑深度已達2.5mm，如果選擇無任何防護措施的普通管材，一年內的最大腐蝕深度將會超過5mm。按照標準SY/T0087.2-2012《鋼質管道及儲罐腐蝕評價標準埋地鋼質管道內腐蝕評價》，屬于嚴重腐蝕，其穿孔年限為1~3年，這進一步說明了腐蝕情況的嚴重性。

03腐蝕產物分析

采用X射線衍射儀（XRD）對四個區塊站中管線的腐蝕產物進行采集分析，可見在1,3,4號采出水中，管線表面腐蝕產物中存在FeCO₃，這說明管線在這些站區可能存在二氧化碳腐蝕，F(xiàn)eCO₃的形成機理見下式：

Fe+H₂O+CO₂→FeCO₃+H₂   （1）

在1號和3號采出水中，腐蝕產物中存在大量FeS，說明采出水中存在H₂S。采出水中的H₂S主要來源于兩方面：一是來源于地層，二是來源于SO₄^2-被硫酸鹽還原菌（SRB）還原生成H2S。

另外還可見，在1號和4號采出水中，腐蝕產物中高含F(xiàn)eO和Fe2O3，說明管線在此環境中可能存在溶解氧腐蝕，見下式：

在2號采出水中，腐蝕產物中的Ca2+  CO32-含量較高，即CaCO3含量較高。而Fe3+  Fe2+含量相對較低，推測此環境中水質結垢嚴重，腐蝕較輕，與現場掛片試驗結果相符。

FeCO3、FeS、FeO、Fe2O3等腐蝕沉積物及CaCO3、CaSO4、MgCO3等無機鹽垢，可能會不均勻地分布在管道內表面，形成銹垢層。由于垢層的阻塞作用，會使垢下成為貧氧區，并與垢層外部形成氧濃差電池。通常垢層具有陰離子選擇性，垢層下的Fe2+難以擴散，造成正電荷過剩，使得外部的Cl-遷入導致垢下環境酸化，從而造成嚴重垢下腐蝕。

防腐蝕措施及其室內效果評價

室內掛片試驗及水質分析結果表明，四種采出水成分復雜，管線的腐蝕影響因素眾多、失效形式多樣。因此，在選擇防腐蝕技術時，既要考慮防護效果、作業的難度和相關風險，又要考慮現場的經濟適用問題。故本工作針對不同腐蝕類型選擇了如下防護措施，并進行了防護效果評價。

01選擇涂層

目前，管道防腐蝕涂層品種較多，性能也各不相同，正確選擇合格涂層與延長管線使用壽命有著密切的聯系。根據腐蝕環境、輸送介質等條件，并通過室內評價，選用了QC-01涂層。在鹽水、油等條件下浸泡QC-01涂層，表面無鼓泡，且涂層符合API RP 5L2附著力及剝離試驗要求，說明QC-01涂層具有良好的附著力。將QC-01涂層置于250℃下加熱30min，隨后室溫水冷卻，涂層表面無剝離、無開裂、無鼓泡、無黏接力損失等，即該涂層具有良好的耐熱性；按照ASTM D522 ASTM D968等標準開展彎曲及磨損試驗，QC-01涂層也具有較好的抗彎耐磨性能。綜上，推薦使用QC-01涂層。

02設計陰極保護

目前，小口徑管線（管徑<60mm）的內壁涂層現場施工較為困難，即使在室內完成涂層施工也很難做到100%無針孔。此外，內壁涂層在使用過程中常遭受磨損，加之涂覆管線接頭存在一定的困難，故配合采用陰極保護可有效減少腐蝕穿孔。犧牲陽極保護法是最早應用的陰極保護方法，具有簡單易行，不需要電源，不干擾鄰近設備和裝置。國內常用的犧牲陽極材料有鎂、鋅、鋁及其合金等。

犧牲陽極的輸出電流取決于其形狀和尺寸，本工作選用線狀陽極應用于管線內壁。在實驗室測試鎂、鋅、鋁合金的陰極保護電位（相對于銅/硫酸銅參比電極），可見三種合金均符合SY/T 6964-2013《石油天然氣站場陰極保護技術規范》標準的要求（陰極保護電位為-0.85V或更負），其中鋁合金陽極的保護效果最好，鎂合金陽極和鋅合金陽極的保護效果較差。

03設計特殊接頭的結構

設計特種接頭的目的是解決涂覆涂層后管線焊接對接口涂層的破壞。本工作選擇三種方案：

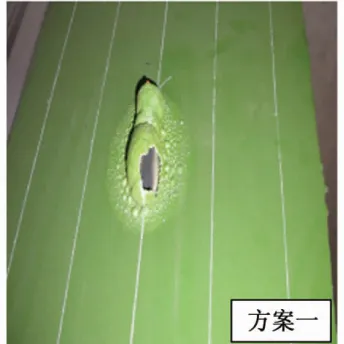

方案一是采用耐高溫涂層，該涂層能夠耐高溫2700℃，試驗結果表明該方案效果不理想，焊接后涂層表面起泡，即方案一不可??；

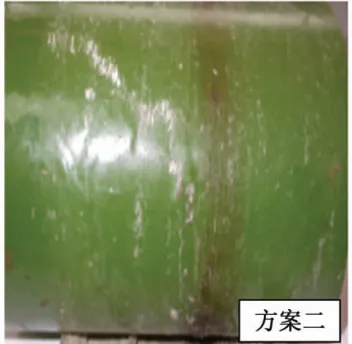

方案二是采用耐火保溫材料與高溫涂層聯合使用，經室內試驗驗證，涂層完好；

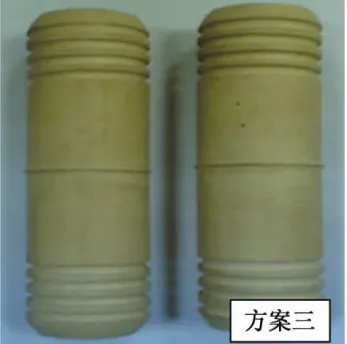

方案三是采用新型耐高溫隔熱陶瓷接頭，該接頭具有良好的隔熱耐溫性能和耐腐蝕性能以及在溫度劇烈變化時的抗炸裂性能和抗?jié)B透性能，但缺點是強度和韌性較差。

經過室內試驗，在溫度劇烈變化的條件下，該接頭的抗炸裂性能和抗?jié)B透性能都能滿足要求，存在的問題是在保證強度和韌性的前提下接頭壁厚太厚，內徑變化很大，影響管線的正常施工。綜上推薦使用方案二。上述三種方法的測試結果見圖3。

圖3 三種保護方案對特殊接頭的防護效果

現場防腐蝕施工

研究了區塊站管線的腐蝕影響因素和機理，結合該區內油田的實際生產狀況和防腐蝕要求，選擇了QC-01涂層、上述推薦使用的方案二特殊接頭加線狀陽極陰極保護技術，同時對其現場應用效果進行評價。

01現場實施方案

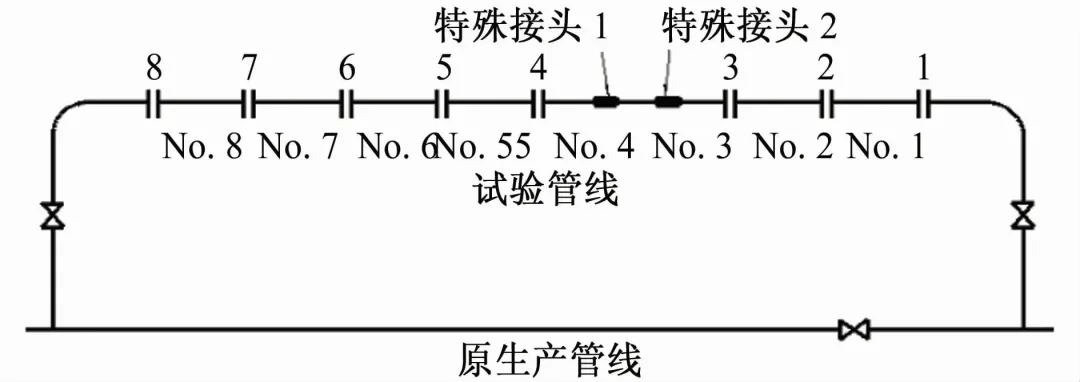

試驗場地為陜北某油田站內清水罐進口位置；試驗周期為12個月。工藝流程設計如下：試驗管線由八段短管道組成，每段管道長0.6m，兩端由法蘭相互連接，編號依次為No.1~No.8，No.1為裸管，No.2為外涂層管，No.3和No.4為涂層加特殊接頭管道，No.5~No.7為施工線狀陽極（分別為鎂陽極、鋁陽極、鋅陽極）管道，No.8為內涂層＋線狀鋁陽極管道。連接法蘭的編號為：1~8，為了保證No.5~7管道測量數據的準確性和陰保效果，法蘭1 2 3為鋼普通法蘭，法蘭4 5 6 7 8為鋼絕緣法蘭。工藝流程見圖4。

圖4 工藝流程圖

02腐蝕速率

經過12個月現場試驗后，將No.1~8號管道取出并解剖，常溫下取不同位置的多個小樣置于清洗液中攪拌直至腐蝕產物清除干凈；酸洗后的試樣經過沖洗，放入飽和碳酸氫鈉溶液中浸泡2~3min進行中和處理，再用無水乙醇脫水3~5min；最后將試樣吹干放入干燥器中干燥24h后，用電子天平稱量，通過失重法計算其腐蝕速率。結果表明，裸管的腐蝕速率為0.743mm/a，根據標準SY/T0087.2-2012《鋼質管道及儲罐腐蝕評價標準埋地鋼質管道內腐蝕評價》，屬于嚴重級別腐蝕，說明不采用防護措施的管線存在嚴重腐蝕問題。對于內涂層管道，由于內涂層覆蓋緊密，無破損點，沒有腐蝕。

03陰保效果

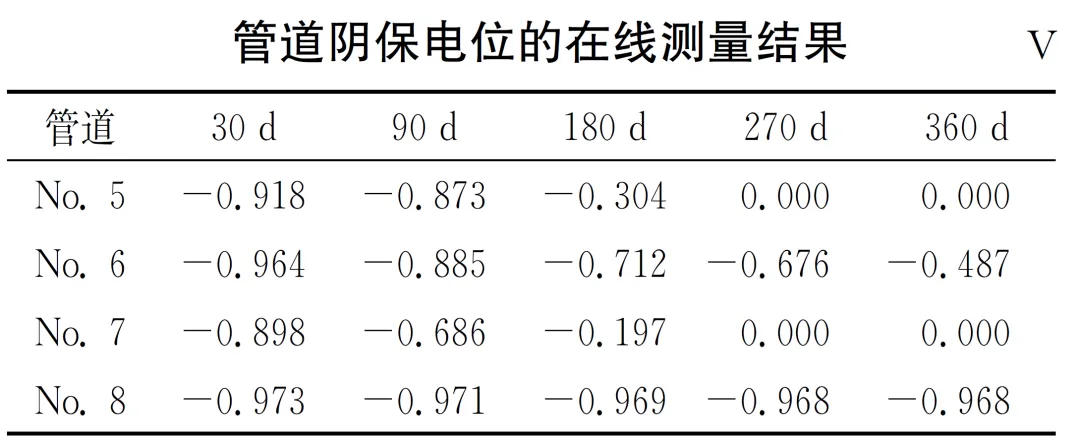

按照標準要求，選擇三個月為一個測試周期，對四種含線狀陽極的管道進行測試，結果見下表。

可見對于無內涂層的裸鋼管道，使用線狀犧牲陽極，陽極的消耗量大，90天后No.7管道的保護電位高于標準SY/T6964-2013《石油天然氣站場陰極保護技術規范》規定-0.85V的標準，已經失去保護作用。在整個試驗結束時，鎂合金陽極和鋅合金陽極已經全部損失。在內涂層管中使用犧牲陽極，保護效果很好，保護電位基本穩定。即使隨著使用時間的增加，內涂層出現破點，犧牲陽極也能提供足夠的保護電流，阻止管線發生腐蝕，延長使用壽命。

04特殊接頭的現場應用效果

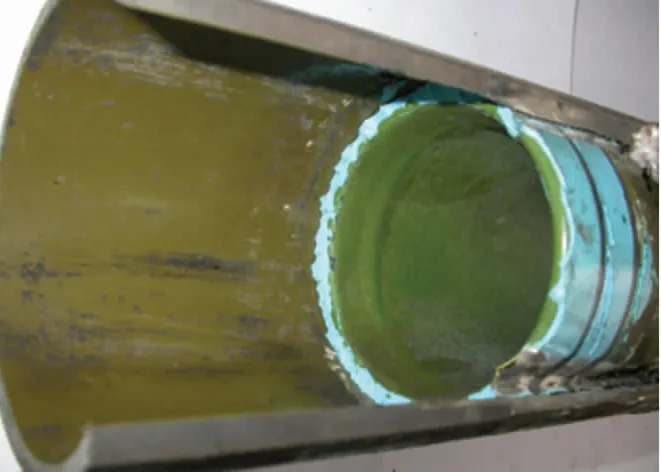

采用耐火保溫材料與高溫涂層聯合使用方法所設計的特種接頭可以解決管線內涂覆涂層后管線焊接對接口涂層的破壞問題，涂層管特殊接頭內部形貌見圖5。

圖5 特殊接頭的內部形貌

該接頭使用1年后，內涂層致密、無破點。接頭兩端采用特種密封膠和耐高溫密封圈雙重密封，達到了阻止輸送鋼管內介質進入接頭本體和輸送鋼管內壁之間間隙的目的。在接頭中部焊接熱影響區部位繞纏耐火隔熱材料，保證了在輸送管焊接后，涂層不遭受損害。以上措施保證了焊接接口部位的防腐蝕等級與管體防腐蝕等級的一致性，延長了管線使用壽命。

防護方法的經濟性

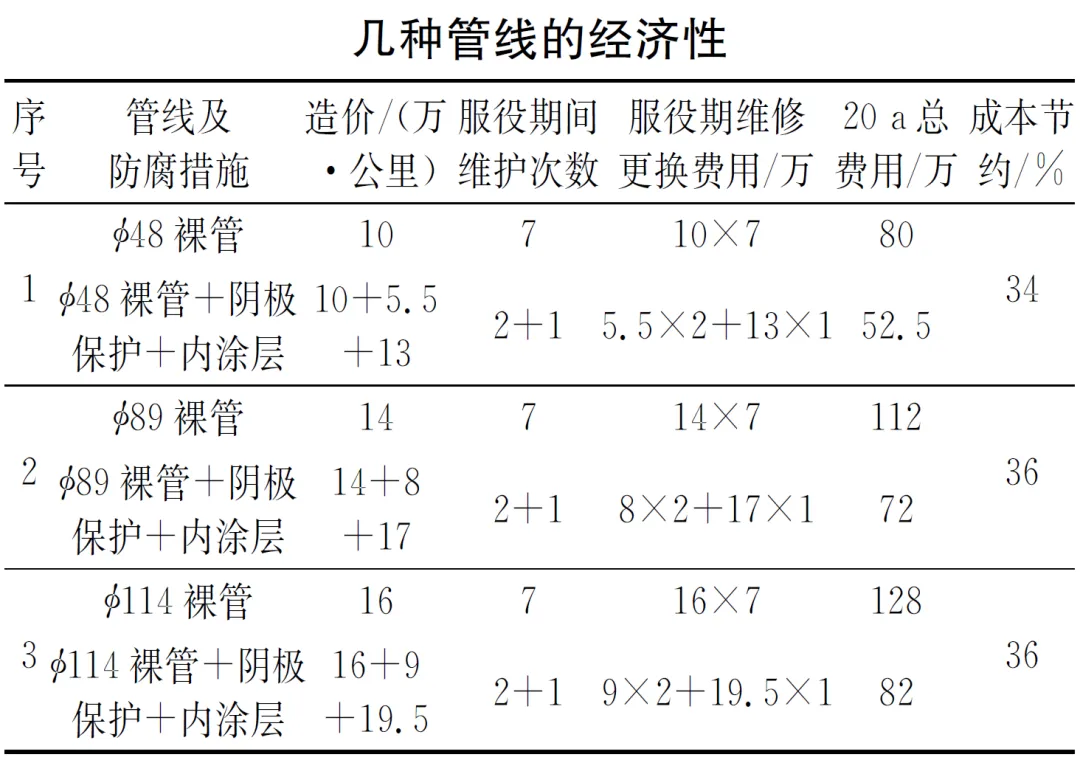

調研發現，該油田站外新建注水管線內部未采用保護措施時，管線使用2～3年便會發生腐蝕穿孔，從而導致管線更換。針對這一問題，該項目采用了內涂層和犧牲陽極陰極保護聯合使用的方法，并進行了經濟性能預測。目前，油田地面管線的設計壽命為20年，按照管線的使用情況，結合現場管線更換年限的統計數據，在基于管線局部腐蝕速率的基礎上，設計使用期20年內未加保護的管線需要進行7次以上的維修更換。施加陰極保護和內壁涂層管線的設計壽命分別為7年和10年，因此，在注水管線的使用期內分別需要更換1次和2次。采用內涂層和犧牲陽極陰極保護的注水管線和裸鋼的注水管線的經濟性評價如下表所示。

由表可以得出，實施涂層加陰極保護防腐蝕措施后，生產運行總成本能夠節約34％以上。

結 論

1地面管線腐蝕是由腐蝕性離子（Cl- S2-）？CO2 細菌及溶解氧共同作用造成的。

2按照現場掛片腐蝕速率進行劃分，站區2屬于中等級別腐蝕，站區1和4屬于較重級別腐蝕，站區3屬于嚴重級別腐蝕，局部腐蝕速率最高可達6mm/a。

3QC-01涂層具有較好的使用性能；鎂、鋅、鋁合金犧牲陽極的保護效果不同，均符合標準要求，其中鋁合金陽極的保護效果最好，鎂合金的次之，鋅合金陽極的較差；特殊接頭選用耐火保溫材料與高溫涂層聯合使用。

4采用涂層、特殊接頭加線狀陽極陰極保護聯合防腐蝕措施，管道內涂層覆蓋緊密，無破損點，陰極保護電位高于標準，管線沒有腐蝕。

5實施涂層加陰極保護防腐蝕措施后，生產運行總成本可節約34%以上。
