對于大多數耐候鋼橋，就這種效應而言，唯一需要考慮的領域是鋼梁與結構支座之間的連接。

對于在普通結構鋼支座上耐候鋼鋼梁的情況，兩種金屬的反應性之間沒有顯著差異，并且由于普通結構鋼支座 已經涂漆，不與電解質接觸，因此不太可能發生雙金屬腐蝕。

對于在不銹鋼支座上耐候鋼鋼梁的情況，兩種金屬的反應性之間存在顯著差異，并且由于兩種金屬都未涂覆， 因此有可能與電解質接觸。然而，與小型不銹鋼支座相比，耐候鋼的表面積（其將優先腐蝕不銹鋼）是巨大的 。此外，支座通常是遮蔽的，因此很少存在電解質。因此，雙金屬腐蝕的水平不太可能非常顯著。

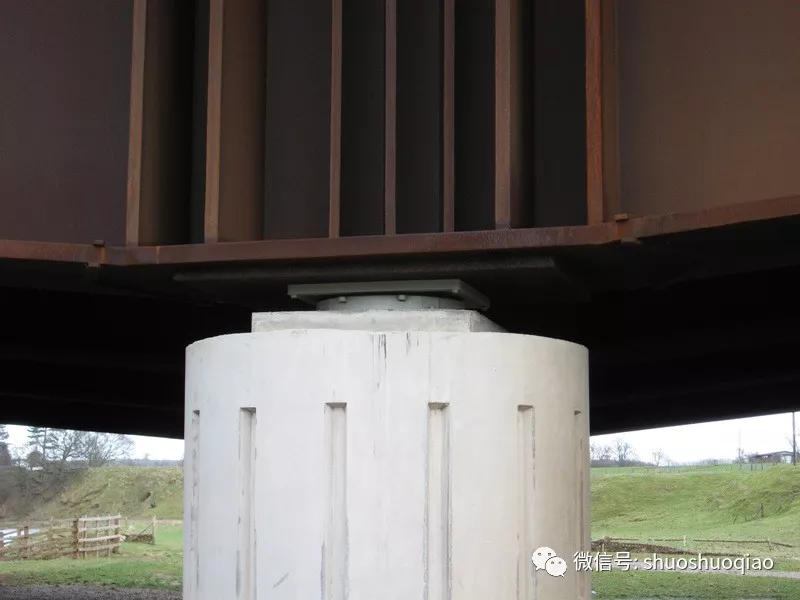

Interfaces_Metal

但是，建議密封不銹鋼支座和耐候鋼錐形支座板之間的界面，這會降低局部雙金屬腐蝕的水平。密封劑消除了 與裂縫相關的加速腐蝕的風險，并有效地?cái)嚅_了電路，降低了雙金屬腐蝕水平。如果電路完整，水膜必須從支 座延伸到密封劑的表面上并延伸到錐形板上。

與人的接觸

Interfaces_People

在銹蝕成的早期階段，如果公眾依靠或刷過鋼結構，則存在腐蝕產物可能污染衣服的風險。隨著銹蝕時間的推 移，這種風險將會降低，但它始終存在。腐蝕產物污染衣物的可能性取決于“綠銹”的性質。粘附的細粒“銹 綠”不太可能污染衣物，而粗的鐵銹顆粒更容易剝落。值得注意的是，耐候鋼的表面紋理與粗砂紙的表面紋理 之間可能存在相似之處。因此，存在接觸也可能對衣物造成磨損的風險。

Angel_of_the_North

Lincluden_Viaduct

因此，需要仔細設計扶手或其他障礙物的構造細節，以盡量減少公共和耐候鋼之間接觸的風險；可采用木扶手 或涂漆鋼扶手或鍍鋅鋼扶手。請注意，為了避免雙金屬腐蝕，金屬扶手必須與耐候鋼隔離。

然而，有些情況下，暴露的耐候鋼表面與公眾必須接觸，這需要在耐候鋼表面進行“拋光”，例如，人們喜歡 坐在'北方天使'的腳下。

制造與安裝問題

焊接連接

所有接頭，包括角焊縫，都應連續焊接，以避免水分和腐蝕陷阱，如裂縫。結構耐候鋼的焊接類似于傳統結構 鋼的焊接，但耐候鋼通常具有較高的碳當量值（CEV），在根據EN 1011-2 研究焊接工藝規范時需要考慮這一 點。

BS EN 1090-2 對鋼結構的執行要求是耐候鋼焊接應使用“匹配”消耗品（見下表）。 與焊條相關的術語“匹 配”有點誤導。 實際上，它意味著焊條形成的焊縫與母材相似的方式耐候。

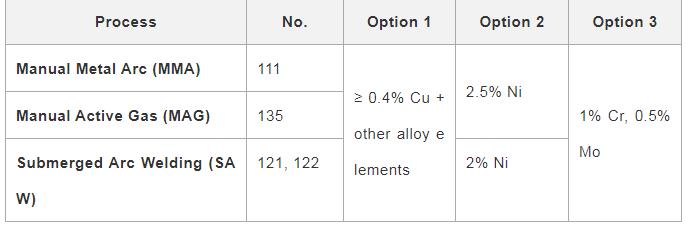

焊材匹配方案表

然而，在實踐中已經表明，在某些情況下最好避免使用匹配焊條，因?yàn)樗玫降暮附咏饘僮兊酶缓~，并且如 果焊接也受到限制，這可能導致困難。對于以下情況，應使用C-Mn耗材，因?yàn)槟秃蜾摵辖鹪刈銐蜥尫诺胶赋?中以提供所需的耐腐蝕性：

使用SAW（121至125）和MAG（135和136）工藝，單道角焊接焊腳長度可達8 mm

對接焊縫采用每側一次成形

平頭對接焊縫采用SAW（121至125）的“穿通”（punch-through） 技術

注意，對于熔透8 mm焊腳角焊縫提供與普通10 mm角焊縫相當?shù)膹?qiáng)度。

前兩種情況見公路工程規范第1805.5節。

對于多道角焊縫和對接焊縫，焊縫的主體可以使用C-Mn焊條制成，用“匹配”焊條蓋面，但重要的是任何暴露 的翼緣也應該用“匹配”焊條蓋住。

然而，使用半自動SAW工藝和“匹配”焊條的多道對接焊縫給出了令人滿意的結果。這種焊接通常用于腹板和 翼緣板中的預裝配對接，因此不受限制。這種對接板通常隨后在焊接后切割成它們的最終形狀，因此在整個焊 縫厚度上具有完全耐候性是有用的。

剪力釘

接剪力釘并無耐候鋼材質的，并且實際上不需要具有“耐候”特性，因?yàn)樗鼈兺耆诨炷林?。因此，?統的剪力釘可用于復合耐候鋼板梁，并且使用與傳統結構鋼板梁相同的拉弧焊接工藝。然而，耐候鋼通常具有 較高的CEV，這在研究焊接工藝規程時需要考慮，并且可能導致需要在耐候鋼板梁的頂部翼緣板上額外預熱， 特別是對于提供高散熱性能的厚翼緣板。

螺栓連接

所有螺栓連接都應使用符合ASTM F3125，A325級，3級或等效標準的耐候等級高強螺栓、螺母和墊圈。應該使 用“部分旋轉法”擰緊它們。螺栓不適用于扭矩方法，BS EN 1090-2 禁止使用直接張力指示器（負載指示墊 圈，DTI法），因?yàn)闀?huì)產生裂縫，成為腐蝕陷阱。

噴砂清理至Sa2，符合最低標準BS EN ISO 8501-1 ，并應在制造后和現場交付之前進行，以協助形成均勻的銹 蝕。應避免使用油漆、蠟或蠟筆等在制造和安裝過程中標記鋼結構，因?yàn)檫@些難以清除，并會干擾耐候過程。 注意，水基涂料可用于標記，因?yàn)樗趪娚扒謇砥陂g易于除去。

安裝

現場應小心存放和處理鋼結構，以確保不會損壞發展中的鐵銹。雖然“銹綠“將重新形成，但在此之前它將顯 得不均勻。此外，應避免從橋面板混凝土操作中進行灌漿，因?yàn)樗鼈儠?huì)對鋼結構產生不利影響，并且可能需要 在現場安裝后進行最后的噴砂清理。在施工期間，應保護橋墩和橋臺免受銹蝕，因?yàn)?ldquo;銅銹”是通過將它們包 裹在保護膜中形成的，直到進行最后的施工檢查。

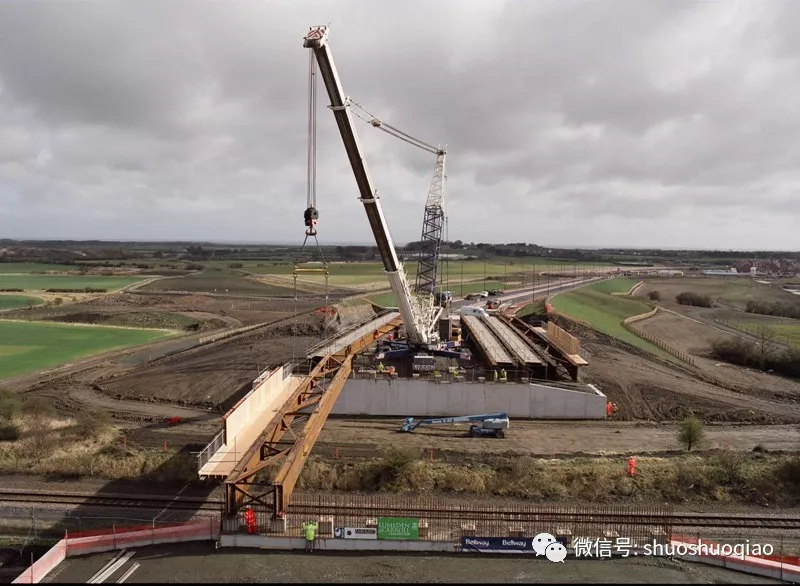

Shiremoor_Bypass

注解：部分旋轉法

部分旋轉法是高強螺栓施擰的一種方法，類似于組合方法，更大程度上依賴于旋轉而更少依賴于扭矩。 因?yàn)?它主要依靠旋轉來實現特定應變，并因此實現預加載，所以該方法不適用K1或K2類組件。 “公路工程規范” 中規定的方法已經針對尺寸為M24和M30的8.8級螺栓進行了驗證。 通過部分轉彎方法收緊包括兩個步驟： 1. 使用扭矩扳手進行第一次擰緊步驟。 扳手根據下表設定扭矩值。 在開始第二步之前，必須在一個連接中完成 所有螺栓的第一步。

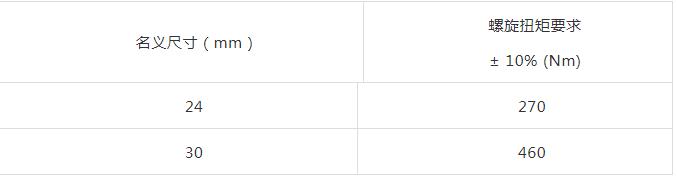

部分旋轉法初始扭矩要求

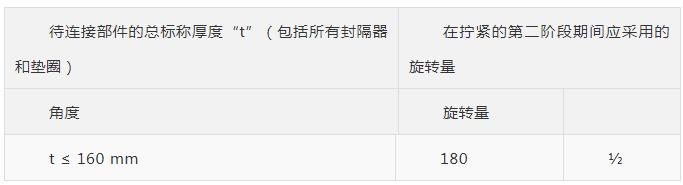

第二個最終擰緊步驟，其中將指定的部分旋轉應用到螺栓組件。 在第一步之后，永久地標記螺母相對于螺栓 螺紋的位置，從而可以容易地確定螺母在該第二步驟中相對于螺紋的最終旋轉量。 第二步是根據下面給出的 值。

部分旋轉法的主要優點是它是一種應變控制方法，因此幾乎完全獨立于螺母和螺栓組件的摩擦和扭矩特性。部 分轉彎方法引起一個特定的應變（與零件旋轉量和螺距相關），該應變遠遠超過彈性極限，并使螺栓進入荷載 伸長率曲線相對平坦的區域，從而導致螺栓的預加載荷僅有微小的變化（誤差）。

這種一致性為鋼結構承包商和客戶提供以下好處：

可預測性：預應力總是超過規定的最小值

可靠性：易于控制和現場監督

經濟性：現場無校準，減少返工風險，降低成本

多功能性：適用于非合金鋼和耐候鋼橋

檢查

使用螺栓的成本的很大一部分與檢查有關。這是有效使用高強螺栓的關鍵，因此應嚴格按照BS EN 1090-2 的 要求進行，或者根據公路工程規范的規定采用部分旋轉法。

涂裝

英國有一些案例，因美學原因，部分耐候鋼鋼橋外梁的外表面已被涂漆。 然而，美學論證是主觀的，并且對 耐候鋼進行涂漆會增加結構的成本和未來的維護要求。 在某些情況下，外表面的涂漆對于允許在大氣環境中 使用耐候鋼是必不可少的，否則會妨礙材料的使用，如海洋環境中箱梁的外表面。

在需要涂漆耐候鋼的地方，應使用與普通結構鋼相似的油漆涂料和類似的表面處理。 新型耐候鋼上涂料的預 期壽命至少相當于普通結構鋼上相同涂料的壽命，甚至可以認為壽命會更長，因?yàn)槟秃蜾搶⒌挚故軗p油漆區域 下的任何緩慢進行的腐蝕。

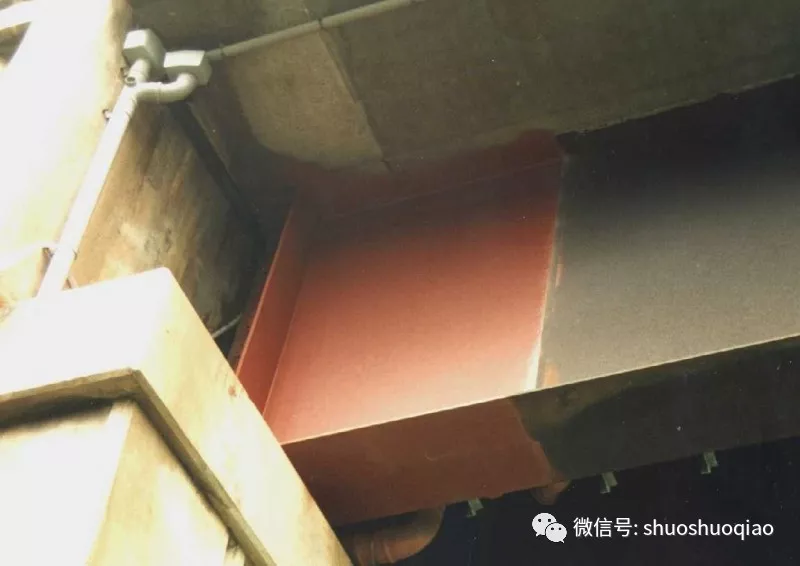

overidge_Bypass

檢查、監控和維護

所有橋梁都需要例行檢查，監控和不定期維護，以確保滿意的性能。在這方面，耐候鋼鋼橋也不例外。但是， 重要的是要盡早識別這些橋梁偶爾易發的任何具體問題，以便采取適當?shù)难a(bǔ)救措施。

橋梁檢查

耐候鋼鋼橋的視覺檢查應由經驗豐富的檢查員至少每兩年進行一次。 “綠銹”的表面狀況是性能的良好指標 。附著的細粒鐵銹“綠銹”表明腐蝕以可接受的速率進行，而粗糙的層狀銹層和剝落表明不可接受的耐候鋼性 能。在視覺檢查中需要尋找潛在問題的其他跡象，需要調查的領域包括：

伸縮縫泄漏

積累污垢或碎屑

由于植被過度生長，表面會留下水分

排水系統故障

混凝土/鋼界面密封膠的劣化

螺栓連接處的腐蝕產物過多

如果目視檢查發現任何嚴重問題，應追查原因并盡快糾正問題。

監測鋼板厚度

耐候鋼鋼橋的腐蝕速率應每6年監測一次，通過測量結構上特定臨界點的剩余鋼材厚度。這些點應在竣工圖紙 或橋梁維護手冊中定義。還應記錄在施工期結束時進行的原始測量厚度。

如果在18年的時間之后，結構壽命期間的截面損失超過原始預留量，則可能需要采取補救措施。建議采用18年 這一年限，因?yàn)樽畛醺g速率很高，“綠銹”形成，然后減慢到更具特征的速度。

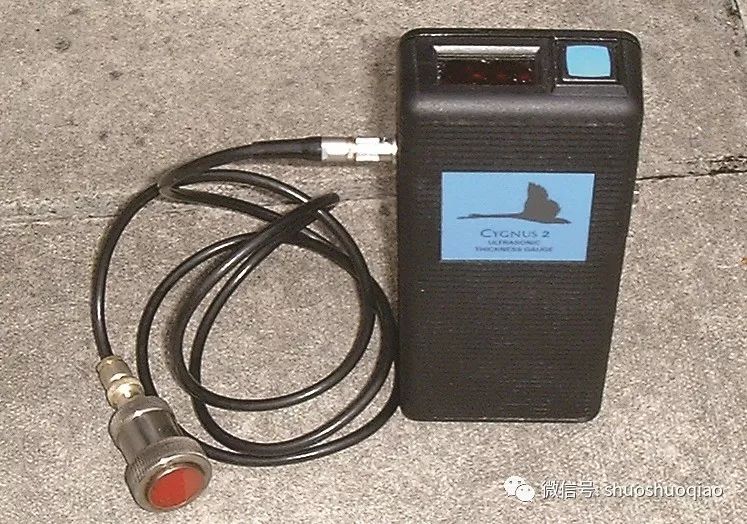

應使用專業的便攜式超聲波設備進行鋼材厚度測量，該設備不會損壞保護性銹蝕“綠銹”。典型的儀器具有體 積小、重量輕、電池供電并具有數字顯示器（例如Cygnus 2儀器）等特點。這些儀器需要使用耦合劑材料，將 來自探頭的信號通過綠銹傳遞到鋼中；水性的或易于除去的材料，例如壁紙膏或甘油，可以有效地做到這一點 。這種儀器精確到+/- 0.1毫米。

Cygnus_2_gauge

例行維修

在可行的情況下，應通過低壓水洗定期清潔被大量積累的鳥糞、污垢或碎屑污染的表面，注意不要破壞保護性 “綠銹”。如果觀察到鳥糞持續積累，則應采取措施阻止鳥類棲息在結構上。

在除冰期結束時，如果在實踐中發現氯化物會對“綠銹”穩定性產生不利影響并導致過度腐蝕，須進行清洗， 這種清潔應每年進行一次。

應移除懸垂的植被，避免導致連續潮濕，并應定期清理排水系統。任何泄漏都應追溯到其來源，并且應修理或 更換排水系統或接頭。最后，如果有證據表明在螺栓連接處有裂縫，則應使用適當?shù)拿芊鈩┟芊饨宇^的邊緣。

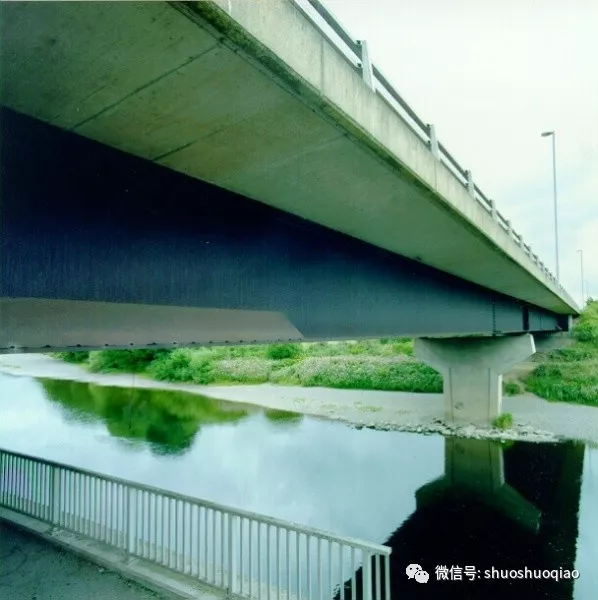

Westgate_Bridge

補救措施

如果耐候鋼鋼橋不能令人滿意地進行防腐，則可以進行修復。鋼結構可以進行噴砂清理，去除銹蝕“綠銹”并 使用與普通結構鋼橋相似的涂漆系統進行涂漆（僅受影響的部分或整個結構）?；蛘撸摻Y(jié)構可以通過專有的 外殼系統進行保護。

注意，為了實現涂料涂層的預期預期壽命，進行正確的表面處理至關重要。這通常需要濕式噴砂清理，因?yàn)殡y 以從表面上的腐蝕坑底部除去所有可溶性鹽。

Repair_after_joint_leak
