{首页主词},&

涂層腐蝕試驗(yàn)前劃痕的制備

2018-07-20 12:05:12 作者：標(biāo)格達(dá)儀器來(lái)源：蘇納分享至：

腐蝕劃痕的制備

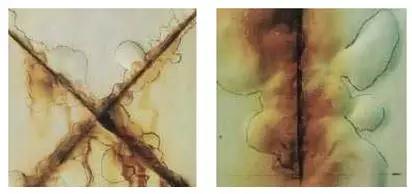

腐蝕試驗(yàn)前對(duì)涂層進(jìn)行人工劃痕，是用來(lái)模擬涂層在實(shí)際應(yīng)用中遭到某些特定類型的破壞后發(fā)生的腐蝕現(xiàn)象。與未劃痕的腐蝕試驗(yàn)相比，它能更快地產(chǎn)生腐蝕現(xiàn)象，可用來(lái)進(jìn)行人工加速腐蝕試驗(yàn)。

劃痕試驗(yàn)一般適用在鋼、化學(xué)處理的鋼、鋁或鋁合金、化學(xué)處理的鋁等金屬基材上的涂層進(jìn)行，不適用于鍍鋅金屬板、電鍍金屬板或包鋁的試板。

劃痕對(duì)腐蝕試驗(yàn)結(jié)果的影響

1. 劃痕的方向?qū)Ωg的結(jié)果有很大的影響：如在鹽霧試驗(yàn)中，在與垂直方向成較小夾角放置的樣板上，水平的劃痕將積聚更多的鹽溶液，且劃痕上的鹽溶液分布比較均勻；而對(duì)角或垂直的劃痕，易產(chǎn)生梯度分布，沿劃痕向下的溶液逐漸增加，鹽溶液的增加會(huì)導(dǎo)致腐蝕速率的加快，但是在涂漆鋼板上，高濃度的鹽溶液可能會(huì)抑制腐蝕，因?yàn)樗纬傻母g產(chǎn)物非常密集。

2. 劃痕的寬度對(duì)腐蝕結(jié)果也有影響，劃痕越窄，曝露的金屬表面由于聚積少量的腐蝕產(chǎn)物溶液而鈍化的趨勢(shì)也就越強(qiáng)。

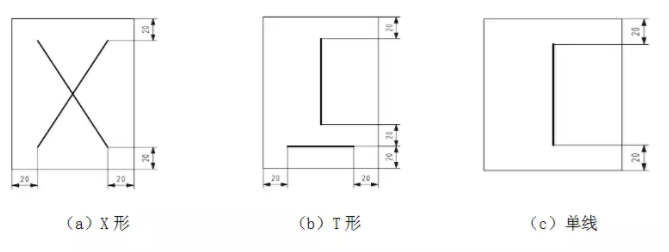

常見(jiàn)的腐蝕劃痕形狀劃痕注意事項(xiàng)：

1. 劃痕的長(zhǎng)度應(yīng)顯著大于腐蝕試驗(yàn)后預(yù)期的蔓延寬度

2. 沿著劃痕整個(gè)長(zhǎng)度方向上的劃痕橫截面應(yīng)盡可能均一。

3. 劃痕必須保證穿透到涂層至金屬基材

4. 選用專用的劃痕工具：因?yàn)閯澓鄣男螤睢⑸疃群途鶆蛐詫?duì)試驗(yàn)結(jié)果都有比較大的影響，因此試驗(yàn)人員在進(jìn)行劃痕腐蝕試驗(yàn)時(shí)，為了保證試驗(yàn)結(jié)果的重現(xiàn)性和可比性，最好使用專用的劃痕工具來(lái)制造劃痕。

相關(guān)劃痕腐蝕試驗(yàn)的相關(guān)標(biāo)準(zhǔn)：

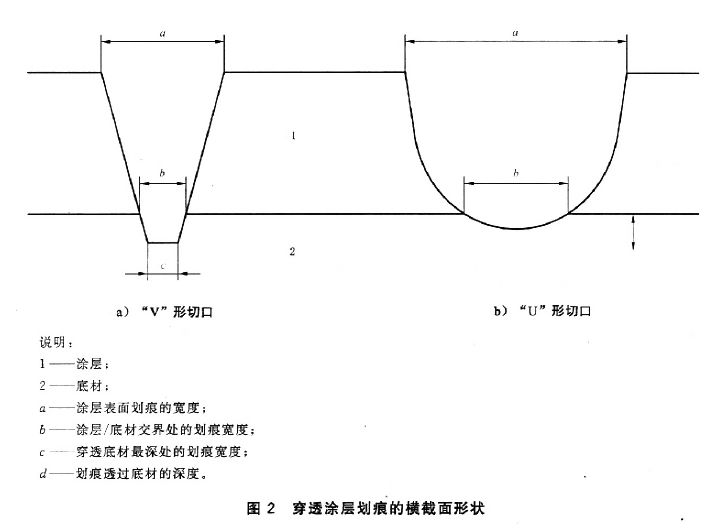

① GB/T 1771—2007/ISO 7253：1996《色漆和清漆耐中性鹽霧性能的測(cè)定》：所有的劃痕距試驗(yàn)樣板的每一條邊和劃痕相互之間應(yīng)至少為25mm“ ；”劃線截面為兩側(cè)平行或上部加寬的斷面，要求有一定寬度（0.3mm～1.0mm）“② GB/T 13452.4-2008 《色漆和清漆鋼鐵表面上涂膜的耐絲狀腐蝕試驗(yàn)》：在每塊試板上刻劃兩條至少30mm長(zhǎng)的劃痕。這兩條劃痕要相互垂直，其間距及與試板邊緣的距離都不少于20mm.

③ GB/T 26323-2010 《色漆和清漆鋁及鋁合金表面涂膜的耐絲狀腐蝕試驗(yàn)》：在每塊試板上刻劃兩條至少30mm長(zhǎng)的劃痕。這兩條劃痕要相互垂直，其間距及與試板邊緣的距離都不少于20mm.

④ ISO 20340：2009 《色漆和清漆海上建筑及相關(guān)結(jié)構(gòu)用防護(hù)涂料體系性能要求》：一條劃痕長(zhǎng)50mm，寬2mm,平行于短邊，且與相鄰長(zhǎng)邊、短邊相距25mm

⑤ ASTM D1654—2008《經(jīng)受腐蝕環(huán)境的已涂漆試樣評(píng)價(jià)的標(biāo)準(zhǔn)試驗(yàn)方法》：如無(wú)特殊商定，一般劃線均應(yīng)劃穿底材上所有有機(jī)涂層至金屬基體，產(chǎn)生一條或數(shù)條不帶毛刺的均勻亮線。此外還規(guī)定了劃線形態(tài)為V形切口

⑥ GB/T 30786—2014/ISO 17872:2007 《色漆和清漆腐蝕試驗(yàn)用金屬板涂層劃痕標(biāo)記導(dǎo)則》：劃痕形狀是X形、T形或一條單線，合適的長(zhǎng)度范圍是50mm到70mm
