換熱器在工業(yè)企業(yè)是常見(jiàn)的設(shè)備，一般運(yùn)行到一定年限，受介質(zhì)、溫度等影響，出現(xiàn)管板和端蓋腐蝕，也是較為常見(jiàn)的。管板和列管一般是不同材質(zhì)（碳鋼、銅），出現(xiàn)雙金屬電化學(xué)腐蝕，很容易出現(xiàn)管板減薄甚至穿孔，影響管程和殼程的介質(zhì)混合，造成嚴(yán)重后果。另外，腐蝕的管板、隔板、端蓋，又會(huì)影響循環(huán)介質(zhì)，造成列管結(jié)構(gòu)和堵塞。

    這些問(wèn)題的出現(xiàn)，若采用更新?lián)Q設(shè)備，將面臨具額的成本投入和較長(zhǎng)時(shí)間的供貨周期和安裝工期，什么樣的方法，可以解決這個(gè)問(wèn)題，即可節(jié)省成本，又能縮短停機(jī)時(shí)間，保證設(shè)備安全穩(wěn)定運(yùn)行？我們從電力、石油、化工、民用等設(shè)備的近10年的檢修和防護(hù)經(jīng)驗(yàn)來(lái)看，采用進(jìn)口高分子修復(fù)和防護(hù)，是非常有效的方式。特點(diǎn)：不動(dòng)火作業(yè)，材料在常溫下固化，100%固含量，沒(méi)有溶劑揮發(fā)物和析出物影響介質(zhì)，設(shè)備不起垢，不影響換熱效果。以下為換熱器設(shè)備維護(hù)圖片分享，附件供各位朋友閱覽：

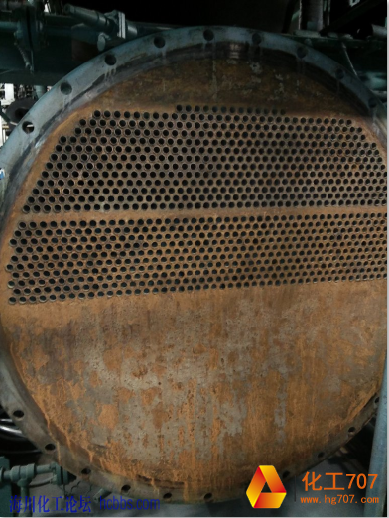

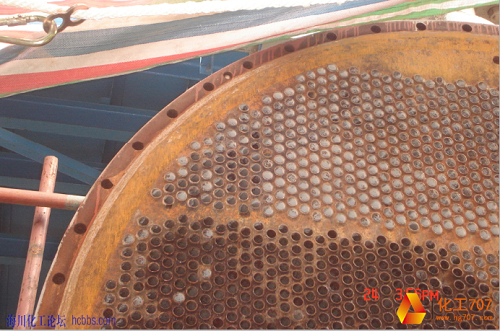

    腐蝕

    膠塞和防護(hù)保護(hù)

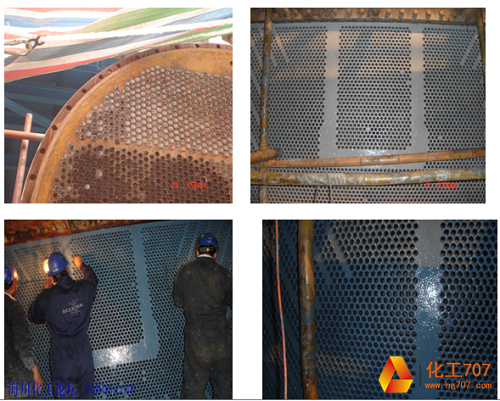

施工

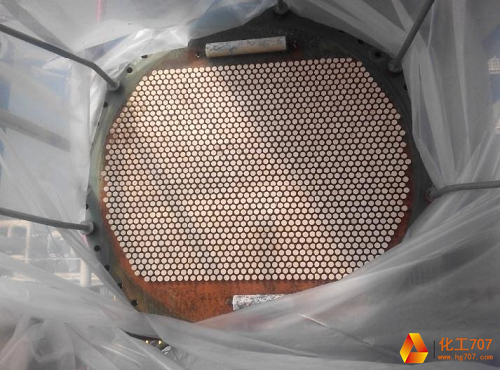

膠塞

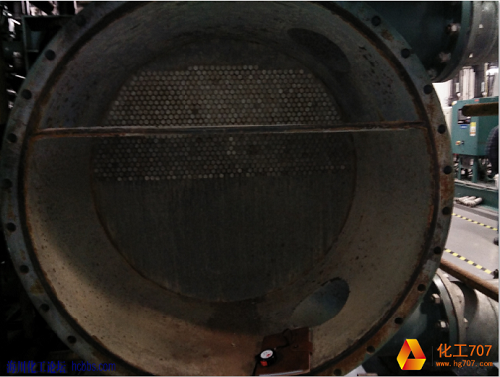

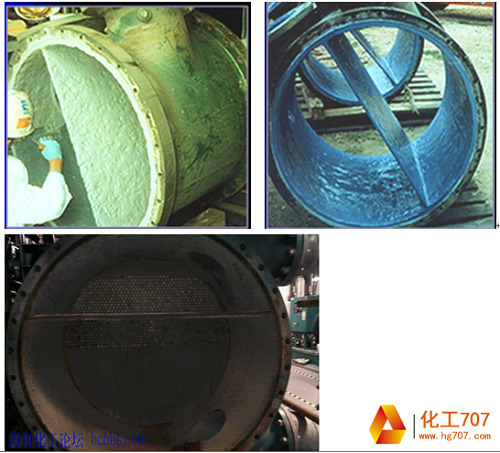

水室

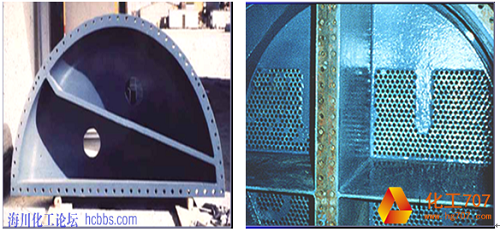

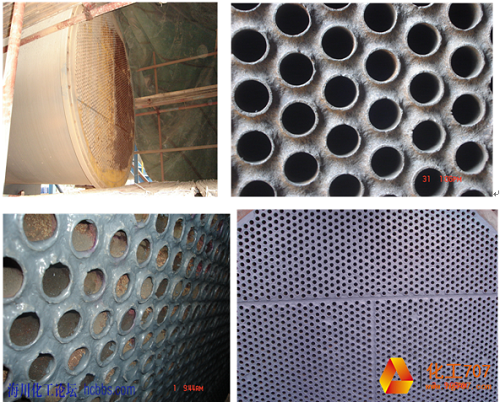

   噴砂、修復(fù)、防腐

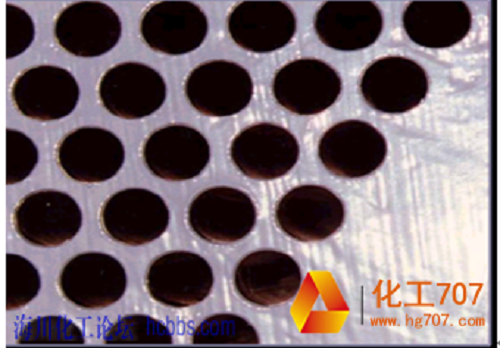

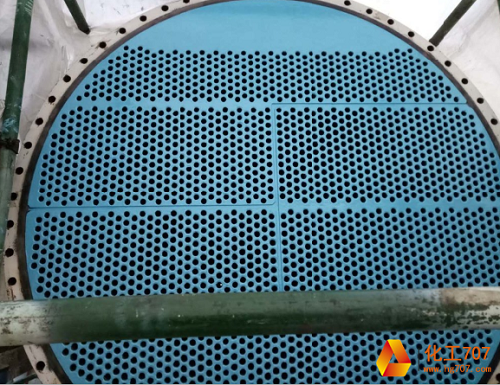

    管板完成 防腐局部圖

    管板腐蝕、結(jié)垢、減薄、泄漏等，是工業(yè)企業(yè)常見(jiàn)問(wèn)題，換材質(zhì)、加犧牲陽(yáng)極塊、普通涂層等很多很多手段，但是發(fā)現(xiàn)收效甚微。

    首先，腐蝕缺陷修復(fù)問(wèn)題，有人相信電焊，覺(jué)得燒焊是一種最為安全的方式，殊不知后，處理不好，產(chǎn)生的應(yīng)力缺陷，會(huì)進(jìn)一步加快管板的腐蝕，設(shè)備很快就會(huì)再次腐蝕、泄露。采用一種安全的修復(fù)方式，是非常必要的。

    然后，就是防腐保護(hù)。 材質(zhì)、鋅塊保護(hù)等手段，也許會(huì)一定程度上延緩了腐蝕，但是，腐蝕的發(fā)生，非常復(fù)雜的介質(zhì)、電化學(xué)、材質(zhì)缺陷等各種原因引起的，不能一味從一個(gè)方面解決問(wèn)題，只是不可取的。至于涂層， 由于受到溫度頻繁變化、水質(zhì)雜質(zhì)離子等影響，普通涂層根本扛不住交變的環(huán)境，出現(xiàn)脫落，失效。

    最后，隔絕介質(zhì)和金屬的直接介質(zhì)，采用特殊涂層，解決腐蝕，是可以解決的，但是目前好的材料不是沒(méi)有，而是專業(yè)的施工工藝太少。出現(xiàn)的問(wèn)題：一，表面處理沒(méi)有到位，沒(méi)有徹底去除原來(lái)的銹層，清洗（清洗劑）不徹底，再加上水質(zhì)不佳的循環(huán)水，結(jié)垢現(xiàn)象就出來(lái)了，接著就是垢下腐蝕，好好的涂層就被夠下腐蝕，從內(nèi)部攻破了，脫落了。二，噴砂也做好（有的甚至直接打磨清掃，那是不可取的，處理肯定不徹底），清洗也做到位，但是由于循環(huán)水中各種離子，早已滲入管板基體（舊設(shè)備），沒(méi)有做好基體除鹽清洗，也見(jiàn)到涂層下腐蝕，成鱗片狀脫落。

    以上也不是很全面，每一個(gè)廠家、每一個(gè)設(shè)備，都有復(fù)雜的工況，廠家在選擇防腐方法時(shí)，不單單看好材料，也要看好工藝、服務(wù)、專業(yè)程度等附加值。

更多關(guān)于材料方面、材料腐蝕控制、材料科普等方面的國(guó)內(nèi)外最新動(dòng)態(tài)，我們網(wǎng)站會(huì)不斷更新。希望大家一直關(guān)注中國(guó)腐蝕與防護(hù)網(wǎng)http://www.ecorr.org

責(zé)任編輯：王元

《中國(guó)腐蝕與防護(hù)網(wǎng)電子期刊》征訂啟事

投稿聯(lián)系：編輯部

電話：010-62313558-806

郵箱：fsfhzy666@163.com

中國(guó)腐蝕與防護(hù)網(wǎng)官方 QQ群：140808414
