新一代鈦合金與常規(guī)使用的含鋁和釩的鈦合金相比有很大改進(jìn),這些合金的特點(diǎn)是不具有細(xì)胞毒性和彈性模量較低。在醫(yī)療應(yīng)用中使用第二代鈦合金的因素有很多,特別是應(yīng)用于植入人體方面。增材制造技術(shù)為設(shè)計(jì)和生產(chǎn)具有復(fù)雜幾何形狀的零件提供了極大的可能性,這是其他傳統(tǒng)方法無法取代的。采用激光粉末床融合技術(shù)(L-PBF)制造的零件質(zhì)量好,高度依賴于所用粉末的特性。市面上的眾多鈦合金中,在實(shí)用性、價(jià)格和功能方面最有前途的是由ASTM F1713定義的Ti-13Nb-13Zr合金。盡管這種材料被認(rèn)為是一種出色的植入材料,但沒有通過增材制造工藝制備的先例,主要問題仍然是L-PBF技術(shù)的工藝優(yōu)化。現(xiàn)有研究不足以完全理解在加工過程中和處理后影響材料特性的機(jī)制。
波蘭弗羅茨瓦夫理工大學(xué)的一項(xiàng)最新研究根據(jù)Ti-13Nb-13Zr的化學(xué)成分選擇合適參數(shù)以及明確加工粉末的工藝窗口,從而制備出致密度更高的試樣。相關(guān)論文以題為“Investigation of Ti-13Nb-13Zr alloy powder properties and development of the L-PBF process”發(fā)表在Materials & Design。
論文鏈接:
https://doi.org/10.1016/j.matdes.2022.110546
本研究原料為直接采購(gòu)的直徑40mm鈦棒,為了獲得L-PBF粉末,應(yīng)用電極感應(yīng)熔化惰性氣體霧化制備成粉末,粉末尺寸為20-45?m。
研究發(fā)現(xiàn),L-PBF使β晶粒同質(zhì)外延生長(zhǎng),導(dǎo)致整體分層逐漸凝固,這種現(xiàn)象在ZX和YZ截面上尤其明顯。這會(huì)導(dǎo)致晶粒在熱梯度方向(沿Z軸)上伸長(zhǎng)。原始材料(稱為BULK)包含α和β-Ti相。在EIGA工藝后的粉末中,只有α相。在L-PBF處理后的材料中,與BULK狀態(tài)相反,沒有觀察到β相,但觀察到了ω相。

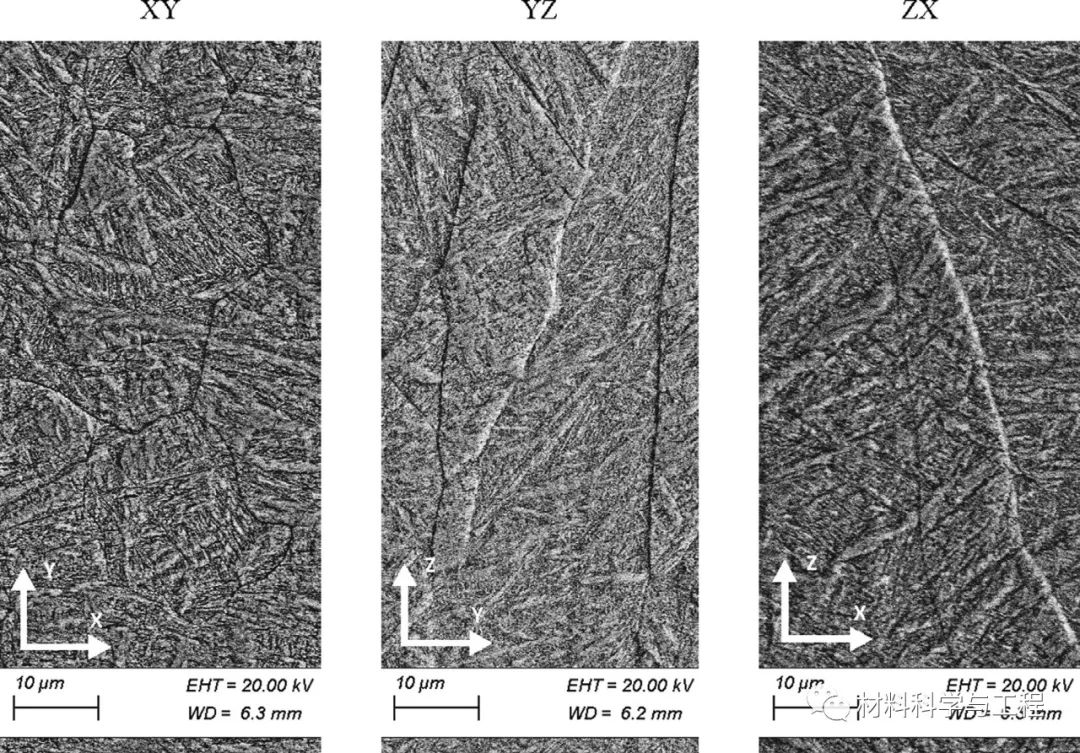

圖1 L-PBF處理后Ti-13Nb-13Zr合金XY、YZ和ZX面顯微組織圖

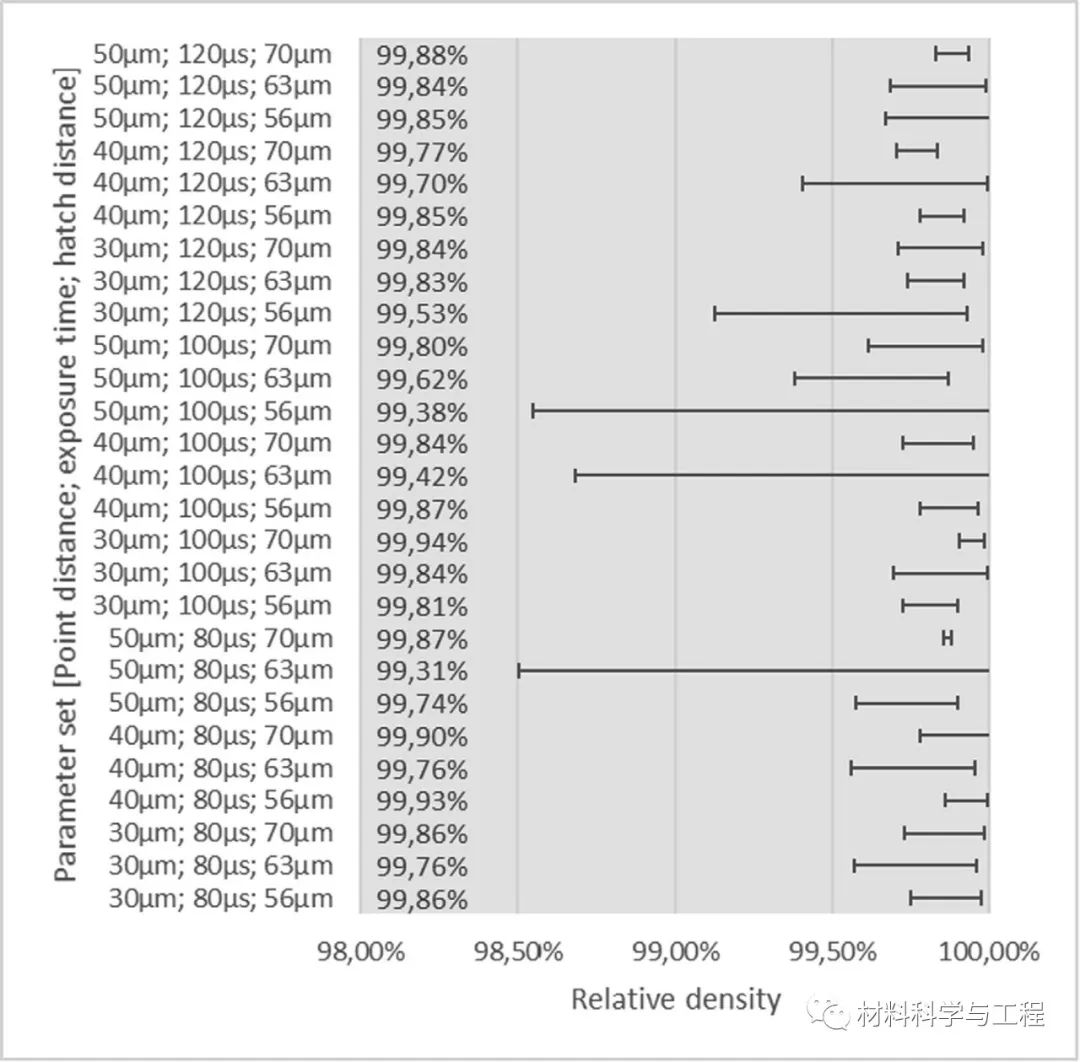

圖2 不同參數(shù)樣品的相對(duì)密度范圍

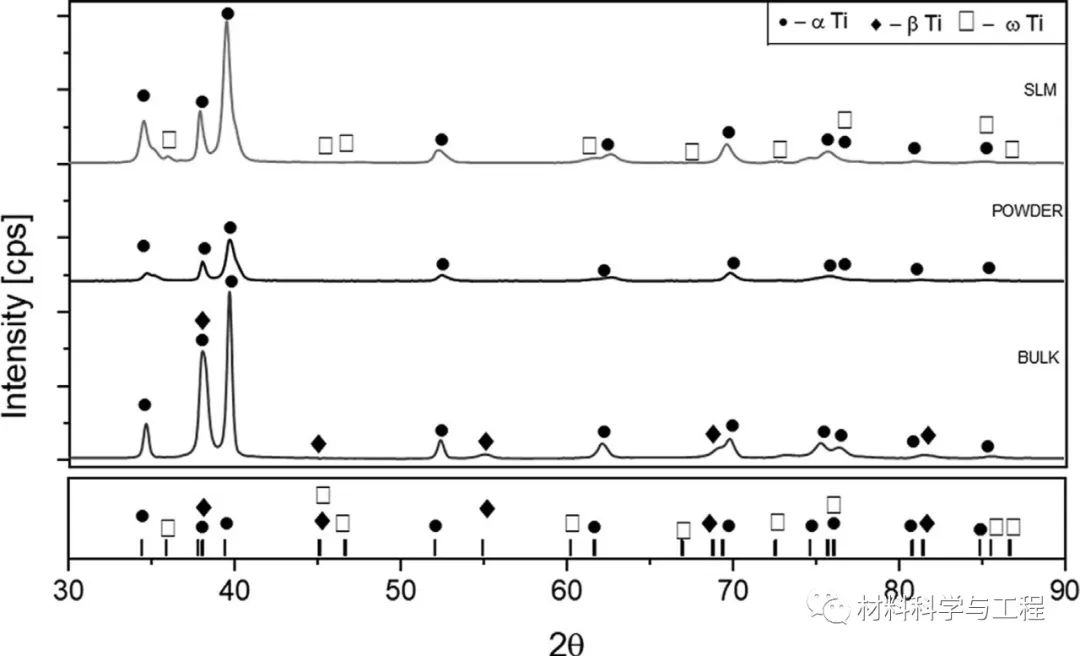

圖3 Ti-13Nb-13Zr材料的相組成,比較L-PBF工藝后材料、粉末和塊狀成分的變化

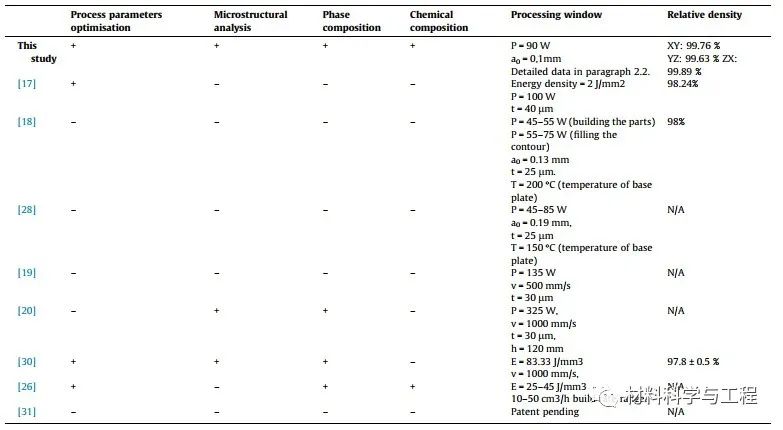

表1 應(yīng)用Ti-Nb-Zr粉末為L(zhǎng)-PBF原料的工藝比較

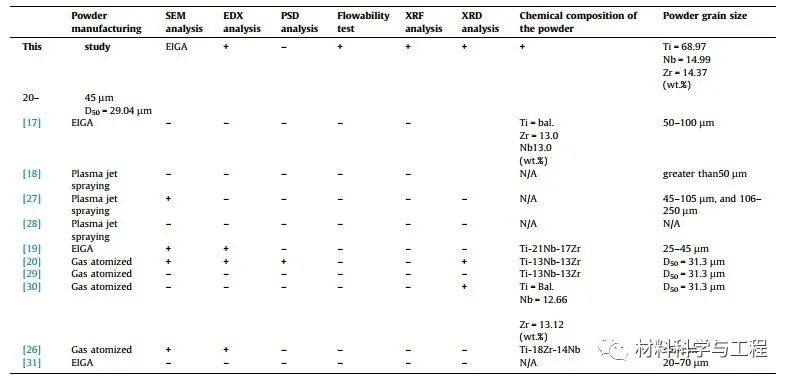

表2 利用L-PBF技術(shù)對(duì)Ti-13Nb-13Zr合金進(jìn)行工藝優(yōu)化、組織結(jié)構(gòu)、物相和化學(xué)成分分析
本文對(duì)Ti-13Nb-13Zr合金形態(tài)的三個(gè)階段進(jìn)行了詳細(xì)分析:塊狀材料、EIGA生產(chǎn)的粉末和L-PBF制造后。跟蹤由熱L-PBF工藝引起的微觀結(jié)構(gòu)變化,發(fā)現(xiàn)經(jīng)EIGA后獲得的粉末成分為Ti-15Nb-14Zr,說明由于熱加工過程發(fā)生了化學(xué)成分變化。通過薄壁實(shí)驗(yàn)驗(yàn)證了三個(gè)因素(掃描點(diǎn)之間的距離、每個(gè)點(diǎn)的曝光時(shí)間和激光功率)對(duì)零件的影響。提出了L-PBF參數(shù)中最佳速度與粒徑在5-20?m內(nèi)的粉末穩(wěn)定流動(dòng)性之間的對(duì)應(yīng)關(guān)系。在研究中提出的一個(gè)重要補(bǔ)充是對(duì)工藝窗口的準(zhǔn)確定義,本研究有助于提高復(fù)雜零件的產(chǎn)品質(zhì)量和生產(chǎn)可重復(fù)性。
免責(zé)聲明:本網(wǎng)站所轉(zhuǎn)載的文字、圖片與視頻資料版權(quán)歸原創(chuàng)作者所有,如果涉及侵權(quán),請(qǐng)第一時(shí)間聯(lián)系本網(wǎng)刪除。
相關(guān)文章

官方微信
《腐蝕與防護(hù)網(wǎng)電子期刊》征訂啟事
- 投稿聯(lián)系:編輯部
- 電話:010-62316606-806
- 郵箱:fsfhzy666@163.com
- 腐蝕與防護(hù)網(wǎng)官方QQ群:140808414
文章推薦
點(diǎn)擊排行
PPT新聞
“海洋金屬”——鈦合金在艦船的
點(diǎn)擊數(shù):8158
腐蝕與“海上絲綢之路”
點(diǎn)擊數(shù):6488
