鐵磁形狀記憶合金(FSMAs)是一種可在磁場驅動下變形的材料，在作動器、傳感器、振動能量收集器等領域具有廣闊的應用前景。Ni2MnGa Heusler合金是FSMAs的原型。它們表現出從鐵磁奧氏體到鐵磁馬氏體的馬氏體轉變(MT)，并伴有飽和磁化強度的微小變化。在馬氏體狀態下，Ni-Mn-Ga合金呈現出層次化和高度可移動的孿晶結構，孿晶應力降低到0.05 MPa左右。由于FSMAs具有很強的磁彈性耦合特性，在外加磁場作用下，F(xiàn)SMAs會產生1-3 MPa的等效單軸應力，其大小足以引起晶界運動，從而產生巨磁場誘導應變效應。在多晶情況下，由于相鄰晶粒的約束阻礙了孿晶界運動，導致了低磁感生應變(MFIS)效應，雖然已提出了不同的方法來提高M(jìn)FIS，但是仍有困難需解決。最近，出現新的方法來設計磁應變活性材料，通過使用單晶顆粒，制備了Ni-Mn-Ga/聚合物復合材料，形成了5M馬氏體，但是對該類型復合材料的結構和變形機制尚不清晰。

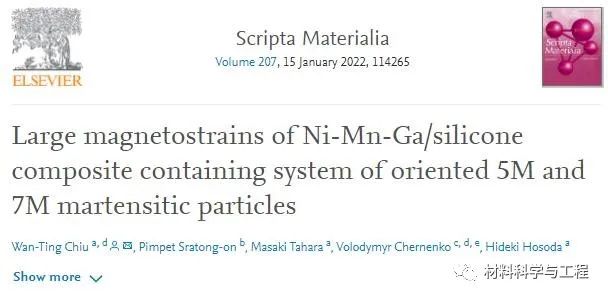

日本東京工業大學的研究人員制備了單晶Ni49.9Mn28.5Ga21.6 (SC Ni-Mn-Ga)鐵磁形狀記憶合金顆粒，合成了硅橡膠和含20%SC Ni-Mn-Ga顆粒的復合材料，探討了該復合材料的組織結構。相關論文以題為“Large magnetostrains of Ni-Mn-Ga/silicone composite containing system of oriented 5M and 7M martensitic particles”發表在Scripta Materialia。

論文鏈接：https://doi.org/10.1016/j.scriptamat.2021.114265

通過電弧熔煉制備Ni49.9Mn28.5Ga21.6 (±0.03 at.%)合金，冷卻后進行1000℃×24h均勻化處理。將合金在350℃預熱10min，在100℃用研杵法分解成單晶顆粒，將SC Ni-Mn-Ga顆粒在800℃下熱處理1 h(爐冷)。采用溫度固化的硅膠單體、固化劑、20 %的Ni-Mn-Ga顆粒制備SC Ni-Mn-Ga/硅橡膠復合材料。

研究發現正向馬氏體轉變起始溫度(Ms)和結束溫度(Mf)分別為33℃和26℃；反馬氏體相變起始溫度(As)和結束溫度(Af)分別為39℃和43℃。SC Ni-Mn-Ga粒子在27℃時表現出5M和7M馬氏體相共存，而在39℃時，只存在5M馬氏體。MFIS的滯回行為是由粒子的缺陷結構和復合材料中的空間排列影響的。在缺陷結構下，單晶表面的劃痕和粗糙度會阻礙孿晶界的運動，因此表面無缺陷十分重要；空間排列與相鄰粒子對形狀有明顯影響。

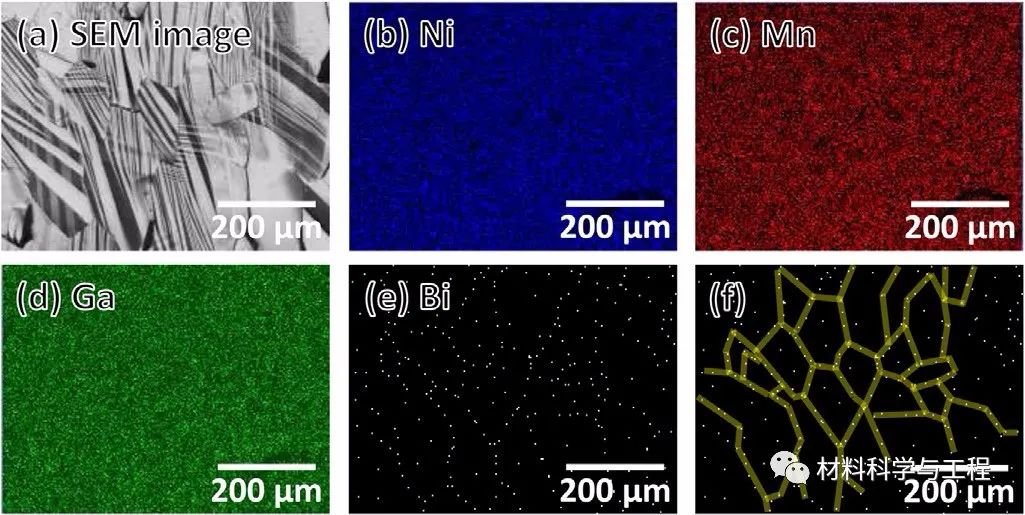

圖1 鑄錠的SEM圖和元素分布

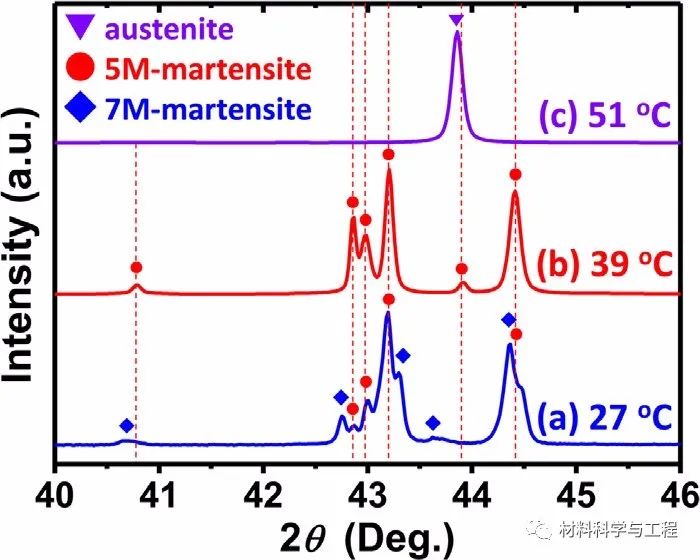

圖2 不同溫度下SC Ni-Mn-Ga的XRD結果

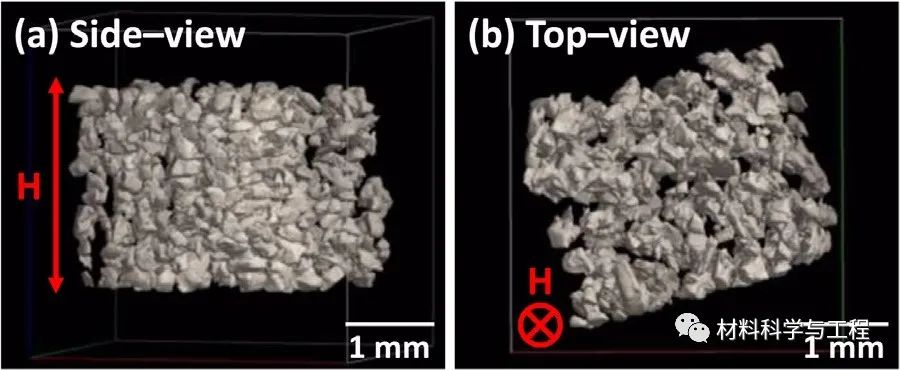

圖3 SC Ni-Mn-Ga顆粒/硅橡膠復合材料的形貌

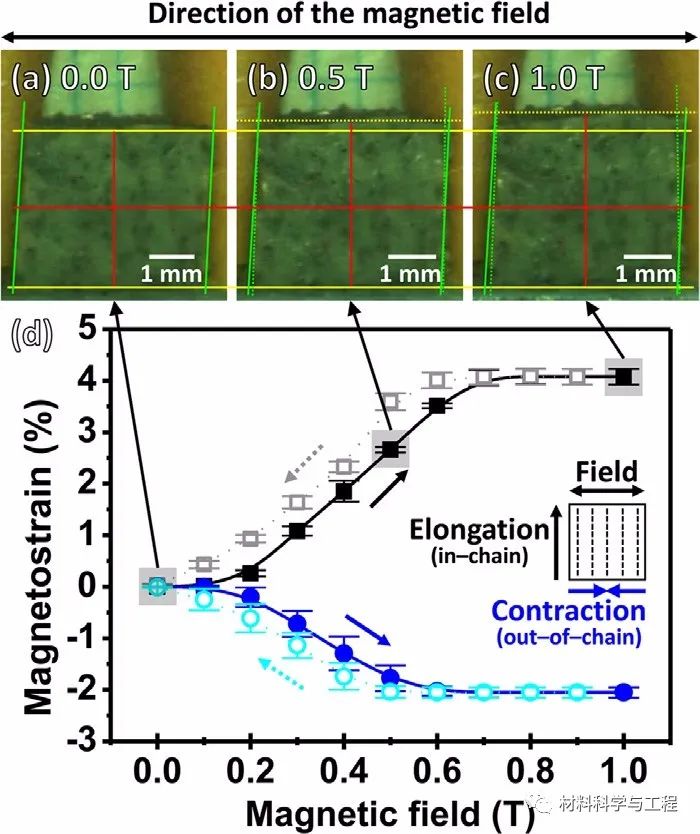

圖4 不同磁場強度下復合材料的光學圖像

綜上所述，本研究制備了單晶Ni49.9Mn28.5Ga21.6(SC Ni-Mn-Ga)顆粒。在SC Ni-Mn-Ga/硅橡膠復合材料中可以實現4%的可逆低滯后MFIS。填充密度較低復合材料的磁應變?cè)鰪?qiáng)主要是由于7M馬氏體的存在，其MFIS約為5M馬氏體的2倍。MFIS的場滯后減小被認為是由于顆粒制備過程中損傷較小和填料體積分?jǐn)?shù)減小的結果。本文證實了磁應變SCNi-Mn-Ga粒子/聚合物復合材料是一種很有前景的驅動器材料。
