{首页主词},&

重磅！石墨烯智能防腐涂層取得重要進(jìn)展

2019-06-13 14:05:34 作者：本網(wǎng)整理來源：表面事業(yè)部/中科院海洋新材料與應(yīng)用技術(shù)重點(diǎn)實(shí)驗(yàn)室分享至：

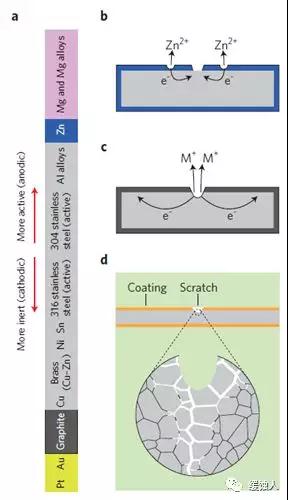

石墨烯是一種二維納米材料，具有良好的力學(xué)性能、高的長(zhǎng)徑比及優(yōu)異的阻隔性能，近年來在有機(jī)腐蝕防護(hù)涂層領(lǐng)域得到了廣泛關(guān)注。然而，石墨烯和涂層基體樹脂的界面相容性較差，進(jìn)而導(dǎo)致涂層微孔、微裂紋等缺陷，同時(shí)，石墨烯的高導(dǎo)電性可能引起電偶腐蝕也限制了其進(jìn)一步應(yīng)用。美國(guó)西北大學(xué)黃嘉興從電化學(xué)電位角度強(qiáng)調(diào)石墨烯在腐蝕過程中做正極，會(huì)加速金屬的腐蝕。解決這一問題可采取以下應(yīng)對(duì)措施：①研發(fā)石墨烯-聚合物復(fù)合涂層；② 在石墨烯中添加負(fù)極材料；③實(shí)現(xiàn)石墨烯涂層的自愈，抑制局部腐蝕（Nat. Nanotechnol., 2017, 12, 834-835.）。

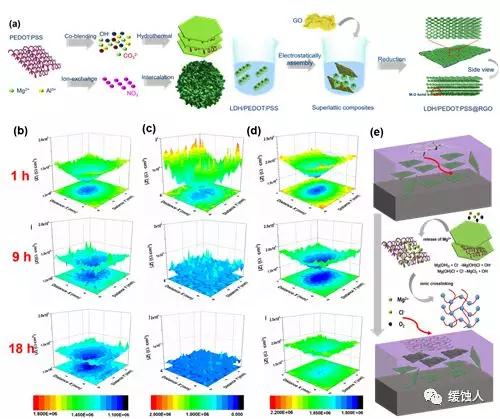

日前，中國(guó)科學(xué)院寧波材料技術(shù)與工程研究所海洋功能材料團(tuán)隊(duì)指導(dǎo)的有機(jī)功能涂層小組通過絕緣封裝、表面鈍化來抑制石墨烯的腐蝕促進(jìn)行為，開發(fā)出一種可自行恢復(fù)其原有的防腐作用的石墨烯改性有機(jī)涂層技術(shù)，可延長(zhǎng)涂層使用壽命，具有巨大的經(jīng)濟(jì)價(jià)值和發(fā)展空間。　該涂層采用旋涂技術(shù)，可在金屬材料表面涂覆，涂層防腐效果明顯，物理化學(xué)性能穩(wěn)定。涂層修復(fù)劑采用層狀雙金屬氫氧化物（LDH）將分子體積小的可溶性導(dǎo)電聚合物聚（3,4-乙烯二氧噻吩）-聚苯乙烯磺酸（PEDOT/PSS）固定在層間，同時(shí)與石墨烯進(jìn)行靜電組裝，提高石墨烯的靈活性與分散性。該材料的絕緣表面有效避免了石墨烯-金屬基底及石墨烯片層間接觸所引發(fā)的腐蝕促進(jìn)現(xiàn)象，通過抑制界面處的電荷傳輸，有效提高了涂層的耐腐蝕性能，這將有利于實(shí)現(xiàn)復(fù)合涂層對(duì)金屬基底的長(zhǎng)效腐蝕防護(hù)。另一方面，當(dāng)涂層產(chǎn)生缺陷后，缺陷處的腐蝕性介質(zhì)滲透產(chǎn)生的鎂離子PEDOT/PSS發(fā)生離子交聯(lián)，在一定程度上修補(bǔ)涂層缺陷，阻止腐蝕反應(yīng)的進(jìn)一步發(fā)生，具有一定的自修復(fù)性能。相關(guān)工作發(fā)表在Mater. Chem. Front., 2019, 3, 321-330，并申請(qǐng)了國(guó)家發(fā)明專利（CN2010050740.9）。

上述研究工作獲得國(guó)家杰出青年科學(xué)基金（5182550）、中科院前沿科學(xué)研究計(jì)劃（QYZDY-SSW-JSC009）以及浙江省自然科學(xué)基金（Y16B040008）等的資助。
