10日 俄羅斯衛星網報道,俄羅斯托木斯克國立大學新聞處發布消息稱,該學校學者開始從氣相有機分子中制出半導體。

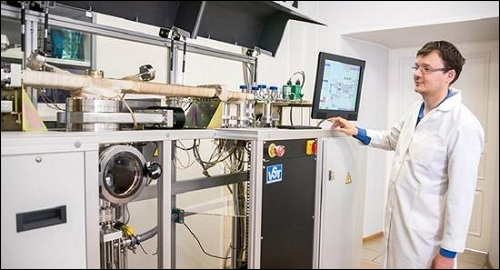

為了制造半導體,研究人員使用可制造超細薄膜的設備,薄膜的厚度是人類頭發的五千分之一。消息中稱,研制出的半導體可以用于制造分子納米電子設備。
據學者稱,新技術可以形成分子間非常牢固的聯系,這將顯著延長技術儀器的壽命。此外,能量消耗將顯著減少,并且處理速度也將提高數倍。
新的半導體還將比以前的價格便宜很多。生產有機半導體不需要過高的溫度,300-400攝氏度足夠了,這至少比生產非有機半導體時低1倍。
