&

換熱管用防腐新鋼種耐腐蝕性能對(duì)比表

2015-07-01 15:57:59 作者：本網(wǎng)整理來(lái)源：

一、換熱管用防腐新鋼種

（1）08Cr2AlMo

12Cr2AlMoV鋼材經(jīng)工業(yè)化應(yīng)用，證明在低溫H2S-HCI-H2O系統(tǒng)、低溫H2S-HCN-H2O系統(tǒng)以及低溫H2S-HCN-CO2-H2O系統(tǒng)中，與碳鋼和一般不銹鋼相比，具有更優(yōu)異的抗應(yīng)力腐蝕性能。12Cr2AlMoV主要利用鉻、鋁、鑰的綜合抗腐蝕能力增加其整體抗腐蝕效果，同時(shí)鋼中添加一定的釩（0.05%~0.15%），以增加其鋼材的機(jī)械性能，細(xì)化和強(qiáng)化鋼中的晶粒，固溶碳分子的析出，進(jìn)一步改善和增強(qiáng)，12Cr2AlMoV的抗腐蝕能力。但其焊接性能差，冷彎硬度高，不利于換熱器管束的制造和使用。另外，由于12Cr2AlMoV鋼種研制完成后只能在原上鋼三廠生產(chǎn)板材，其使用范圍受到了較大的限制。在這種情況下，國(guó)內(nèi)一些管業(yè)公司目前在抗H2S應(yīng)力腐蝕用鋼12Cr2AlMoV基礎(chǔ)上開(kāi)發(fā)了新鋼種08Cr2AlMo，它保留了12Cr2AlMoV耐腐蝕性能，去掉了鋼中的V元素，改善了焊接性能。

（2）09Cr2AlMoRe

國(guó)內(nèi)一些鋼業(yè)公司在抗H2S應(yīng)力腐蝕用鋼12Cr2AlMoV基礎(chǔ)上開(kāi)發(fā)了新鋼種09Cr2AlMoRe，它在去掉12Cr2AlMoV中的釩以后對(duì)其化學(xué)成分進(jìn)行了重組，用性能極好的稀土（RE）元素代替釩（V）。稀土（RE）元素具有釩（V）元素在鋼中的所有優(yōu)點(diǎn)：即細(xì)化晶粒、對(duì)其它化學(xué)元素起固溶作用。同時(shí)，稀土在煉鋼中還能起脫氧和脫硫的作用，鋼材在通過(guò)精煉后硫（S）的雜質(zhì)含量能夠進(jìn)一步降低，提高了鋼材抗?jié)馠2S應(yīng)力腐蝕開(kāi)裂的能力。另外，在Fe-Cr-AI合金中添加稀土，提高了鋼的強(qiáng)度、塑性、韌性、耐蝕性及抗氧化性，同時(shí)亦改善了焊接性能，其可焊性較好。

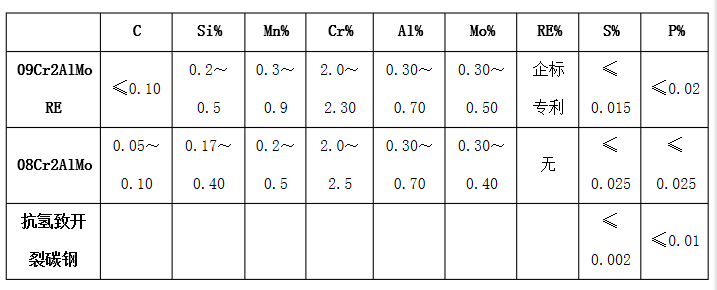

二、09Cr2AlMoRe與08Cr2AlMo化學(xué)成分對(duì)比

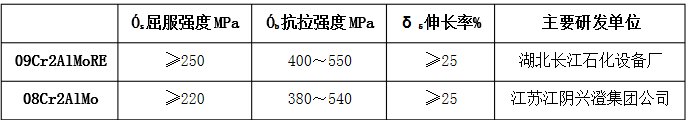

三、09Cr2AlMoRe與08Cr2AlMo機(jī)械性能對(duì)比

四、09Cr2AlMoRe與08Cr2AlMo耐腐蝕性能對(duì)比

1、09Cr2AlMoRe與不含稀土的08Cr2AlMo相比，抗腐蝕性能更強(qiáng)從表1、表2可以看出，09Cr2AlMoRe與不含稀土的08Cr2AlMo相比，在80℃、3% HCl水溶液和70℃、50%H2SO4水溶液中的對(duì)比試驗(yàn)中，09Cr2AlMoRe的耐腐蝕能力是不含稀土的08Cr2AlMo鋼的2.46倍和2.18倍；在100℃、980PPmH2S水溶液的對(duì)比試驗(yàn)中，09Cr2AlMoRe的耐腐蝕能力是不含稀土的08Cr2AlMo鋼的1.53倍，是10#鋼耐腐蝕能力的近6倍。

表1在H2S、H2SO4水溶液中的腐蝕試驗(yàn)對(duì)比mg/cm2.h
