導讀：高熵合金（HEA）薄膜和高密度納米孿晶（NT）結構與傳統金屬合金和納米晶薄膜相比表現出優異的耐輻射性能；然而，它們的協同效應仍有待探索。在本研究中，通過脈沖直流濺射技術合成了由平均孿晶間距為 2 nm 的 NT 組成的 CoCrFeNi HEA 薄膜，并在室溫下使用 275 keV 氦離子輻射損傷，分別在通量為 5 × 10^0、1.5 × 10^1 和 4.5 × 10^2 He/cm^3 的條件下研究了其耐輻射性能。通過透射電子顯微鏡和同步輻射 X 射線衍射分析，NT-HEA 薄膜在輻照后仍表現出穩定的晶粒尺寸（21.2-23.1 nm）和孿晶間距（1.6-2 nm）。氦氣泡的分布和尺寸（小于 0.5 nm）表明 NT-HEA 薄膜具有優異的耐輻射性能。結果中觀察到缺陷與晶界（GBs）和納米孿晶界（NTBs）的相互作用。 此外，由于輻射引起的局部應變，發現了從面心立方相（FCC）向六方密排相（HCP）的相變。巨大的局部應變在離子輻照后也誘導了 NT-CoCrFeNi 薄膜中的晶粒旋轉。這項工作通過高熵合金的緩慢擴散和納米孿晶結構的協同效應，為提高輻射抗性提供了新的見解。

理解金屬在輻照下的輻照缺陷和微觀結構演變對于核能、航天和半導體工業等多個技術應用至關重要。為了提高材料的抗輻照性能，一種有效的策略是向材料的微觀結構中引入更多的缺陷陷阱，例如析出物、高角度晶界（HAGBs）[1,2]和孿晶界（TBs）[[3], [4], [5], [6]]。納米孿晶最近被提出作為金屬強化的一種新微觀結構特征。這種獨特的微觀結構可以引入塊體材料和薄膜中，以提高強度、硬度和熱穩定性，而不會犧牲其電導率[7]。此外，納米孿晶界可以作為有效且穩定的輻照缺陷陷阱，因為它們具有較高的缺陷形成能和較低的缺陷遷移能。許多研究都集中在低層錯能（SFE）金屬（例如 Ag、Cu、不銹鋼等）上，因為它們易于制備孿晶結構[[8], [9], [10]]。 一項研究發現，高角度晶界（HAGBs）中的空位清除區尺寸比透射電子顯微鏡（TEM）研究的晶界（TBs）中的空位清除區相對較大，這表明 TBs 可能不像 HAGBs 那樣有效地作為缺陷陷阱[11]。然而，最近使用分子動力學模擬的研究表明，TBs 是有效的缺陷陷阱，并可能提供良好的抗輻射性能[5]。Xie 等人發現，間隙型和空位型缺陷可以被遷移的非一致晶界（ITBs）吸收。遷移的 ITBs 最終可以消除缺陷，解釋了 TBs 的陷阱效率[11]。由于輻射缺陷在 TBs 附近具有更高的遷移率，TBs 可能會增強空位和間隙原子的復合行為。納米孿晶銅的原位輻射研究表明，輻射缺陷與 TBs 的相互作用可以通過促進它們快速遷移到 TBs 來有效縮短缺陷的壽命[12]。 此外，一些研究表明，引入額外的溶質原子可以提高 TBs 的熱穩定性和抗輻射性能，表現出比純納米孿晶金屬更好的抗輻射能力[12]。因此，精心設計的納米孿晶結構可以抑制堆垛層錯四面體的形成，通過減小缺陷尺寸和降低缺陷密度來提高抗輻射性能[12]。

高熵合金因其優異的力學性能，包括高強度和硬度，在工程和電子應用中受到了廣泛關注[13,14]。此外，高熵合金（HEA）最近因其顯著降低輻照引起的退化（如腫脹、硬化、脆化）的有效性而引起了相當大的興趣[15]。高熵合金的輻照耐受性歸因于其緩慢效應[16]和晶格畸變效應[17]，這些效應有助于抵抗輻照損傷并穩定無序固溶體狀態。許多研究致力于理解塊狀高熵合金的輻照抗性，例如通過增加主要元素來阻礙缺陷的積累。金等人發現，在高溫（500°C）下對鎳基高熵合金，即 CoCrFeMnNi 進行離子輻照，隨著合金元素種類的增加，腫脹現象減少[11]。與純鎳（6.7%）相比，CoCrFeMnNi 高熵合金在遭受估計的 53 個原子位移損傷后，表現出最小的體積膨脹（< 0.2%）[18]。庫馬爾等人。 研究發現，在室溫至 700°C 的 FeNiMnCr 合金輻照過程中，晶界附近的輻照誘導溶質偏析行為受到抑制。與在 400–700°C 溫度范圍內進行傳統離子輻照的 Fe-Cr-Ni 合金相比，F(xiàn)eNiMnCr 高熵合金表現出更小的缺陷團簇[19]。因此，具有緩慢擴散和晶格畸變特征的納米孿晶高熵合金，顯示出固定輻照誘導點缺陷和阻礙缺陷團簇形成的潛力[20,21]。盡管孿晶和高熵合金對輻照誘導缺陷的單獨影響已被研究，但研究高熵合金中納米孿晶對輻照誘導缺陷和惰性氣體積累的協同效應將很有趣。這需要構建一個模型薄膜系統，其中可以控制納米孿晶的生長[22]。

在本研究中，我們報道了具有高密度納米孿晶的 CoCrFeNi 高熵合金薄膜的輻照效應和氦氣聚集現象。通過在室溫下注入不同劑量的氦離子，觀察了納米孿晶高熵合金薄膜的微觀結構演變和輻照抗性，并詳細討論了其相應機制。這項研究為通過緩慢擴散和納米孿晶結構的協同效應提高高熵合金薄膜的輻照抗性提供了基礎理解，并為制造高輻照抗性功能材料提供了科學依據。

相關研究成果以“Synergistic effect of nanotwins and compositional entropy on the radiation resistance of CoCrFeNi thin films”發表在Acta Materialia上

鏈接：https://www.sciencedirect.com/science/article/pii/S1359645425007062

表 1. 通過透射電子顯微鏡(TEM)研究獲得的 CoCrFeNi 高熵合金薄膜的晶粒尺寸和孿晶間距，作為不同離子注量（275 keV He 離子在室溫下輻照）的函數。相應的位移每原子和 He 離子濃度通過 SRIM 計算[25]估算。

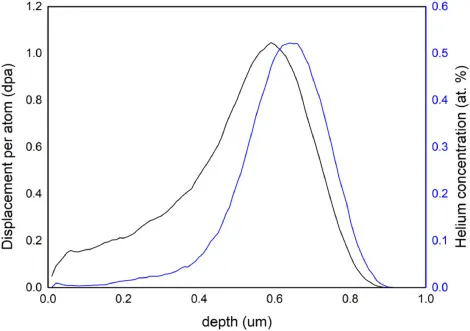

圖 1. 使用 SRIM 模擬獲得的 CoCrFeNi HEA 薄膜中，損傷和氦原子濃度（%）隨深度變化的估計值

圖 2. 從沉積態 HEA NT 薄膜中獲得的 TEM 顯微圖像。(a) 顯示柱狀晶界和納米孿晶的明場 TEM 圖像。(b) 沿<111>生長方向的納米孿晶放大 BFTEM 圖像，(c) 納米孿晶的高分辨率 TEM 圖像，(d) 由中圖像獲得的相應 FFT，(e) 是晶界和孿晶界附近原子排列的示意圖。

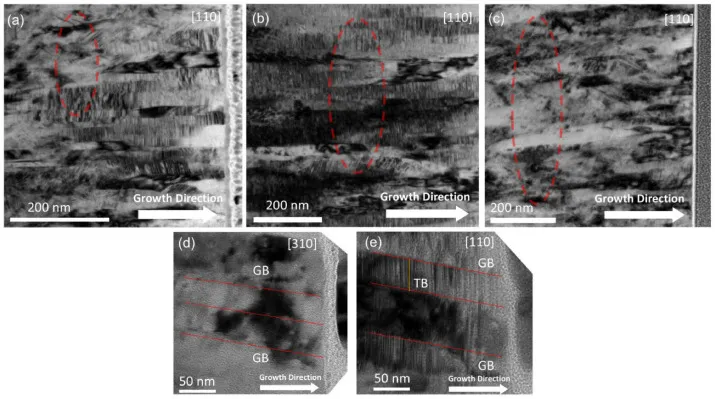

圖 3. (a-c) 經 275keV 氦離子輻照的 HEA 薄膜的 BFTEM 圖像，表 1 中列出的三種薄膜顯示，在 0.5 至 4.5 at. %的氦濃度下，輻照損傷和氦積累后，柱狀晶粒和納米孿晶結構沒有明顯變化。(d, e) 沿[112]晶帶軸輻照最高劑量的 HEA 薄膜的 BFTEM 圖像顯示沒有孿晶結構。然而，在不同晶帶軸下顯示了納米孿晶結構。

圖 4. 從注入了 (a-c) 5 × 10^6 He/cm^2、(d-f) 1.5 × 10^7 He/cm^2、(g-i) 4.5 × 10^8 He/cm^2 的 HEA NT 薄膜中獲得的 BFTEM 顯微照片，對應于 0.5、1.5 和 4.5 at. % 的估計 He 濃度，顯示了聚焦良好、欠聚焦和過聚焦中 He 在氣泡中的聚集。顯微照片從 650nm 深度獲取，該深度對應于 SRIM 估計的 275 keV He 離子的最大投影范圍 [24]。

表 2. 通過 TEM 觀察注入 275 keV He 的 HEA 試樣獲得的 He 氣泡平均直徑，與先前研究中在塊狀 CoCrFeNi 高熵合金中進行的溫度輻照進行比較 [29]。

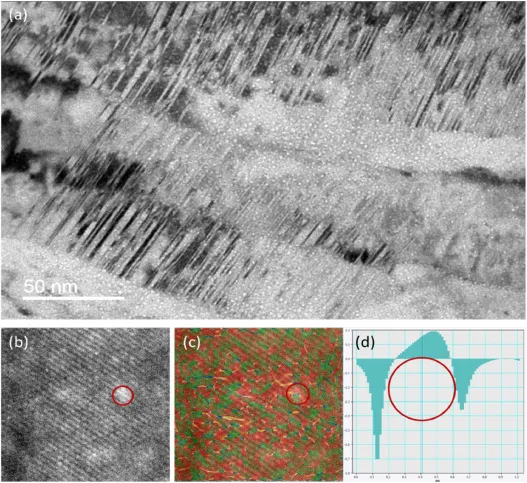

圖 5. (a) 從植入 4.5 × 10^12 He/cm^2 的 HEA NT 薄膜中獲得的 BFTEM 圖像顯示了無孿晶區域和氦氣泡。(b) 沿 [0 1 1] 方向投影的晶粒的晶格圖像。氦氣泡在植入過程中形成。(c-d) 在 TEM 圖像中進行幾何相位分析 (GPA) 以評估氦氣泡附近局部應變場。

圖 6. (a) 從沉積態和經過不同劑量 275 keV 氦離子輻照的 HEA 薄膜獲得的 X 射線衍射圖譜。(b) 從經過 4.5 × 10^12 離子/cm^2 氦離子輻照的 HEA 薄膜獲得的 HRTEM 圖像，顯示 HCP 原子層堆垛。(c) 從原始 HEA 薄膜獲得的 HRTEM 圖像，顯示 FCC 原子層結構。

圖 7. (a-d) 使用納米束衍射獲得的原始和輻照 HEA 薄膜的 HCP 相的 2D 頂視圖空間分布，具有不同的通量。

表 3. 通過同步輻射納米衍射獲得的 FCC 和 HCP 相中的應變變化，對于沉積的薄膜和分別輻照了 5 × 10^0, 1.5 × 10^1 和 4.5 × 10^2 He/cm^3 He 離子通量的樣品。

圖 8. 在劑量為 4.5 × 10^10 (He/cm^2)的輻照樣品的 HRTEM 圖像上進行的幾何相位分析顯示，面心立方(FCC)區和密排六方(HCP)區之間存在明顯的應變差異，突出了輻射損傷對局部晶格畸變的影響。(a) GPA 分析疊加在高分辨率晶格圖像上。(b) 前述晶格圖像的傅里葉變換，顯示了用于 GPA 的[0 1 1]晶帶軸的反射。(c) 通過沿中心基質段長度方向的輪廓測量并沿寬度平均，測量了基質中的應變分布，在 HCP 相中，平均應變值在-1%到 1%之間。(d) 通過沿中心基質段長度方向的輪廓測量并沿寬度平均，測量了基質中的應變分布，在 HCP 相中，平均應變值在-2%到 2%之間。

圖 9. 從接受不同深度 He 離子輻照（4.5 × 10^12 He/cm^2）的樣品中獲得的選區衍射圖樣BFTEM 顯微圖像，（b）輻照區域，（c）最高氦離子輻照區域的峰值，（d）無損傷區域（底部區域）。（e）精確區域的衍射圖樣示意圖。（f）傾斜晶粒的衍射圖樣示意圖。

圖 10. 從沉積的薄膜和用 5 × 10^12 He/cm^2、（c）1.5 × 10^13 He/cm^2 和4.5 × 10^14 He/cm^2 He 離子輻照的樣品中獲得的 BFTEM，顯示了晶粒傾斜。（e）晶粒傾斜結構的示意圖。

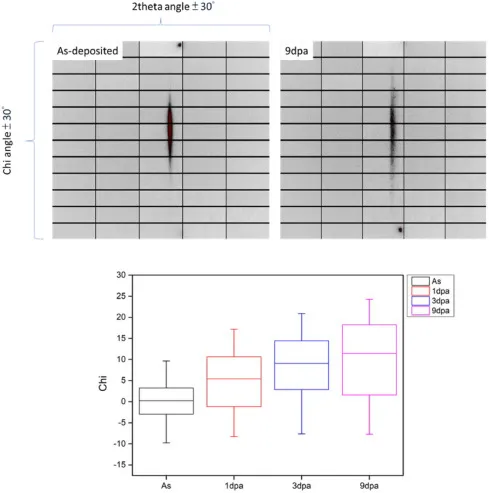

圖 11. 展示晶粒在 chi 角旋轉的納米衍射 2D 圖譜

本研究探討了輻射損傷對納米孿晶 CoCrFeNi 高熵合金薄膜微觀結構演化的影響。通過透射電子顯微鏡（TEM）和 X 射線衍射（XRD）分析，展示了高熵合金與納米孿晶結構的協同效應所導致的輻射抗性增強。此外，還觀察到從面心立方相到密排六方相的相變，以及晶界和納米孿晶界與氦氣泡的相互作用。此外，觀察到的離子誘導晶粒旋轉表明，在經過高劑量的氦離子注入后，我們的系統中存在顯著的局部應變。理解輻射損傷機制對于各種應用至關重要，特別是對于引入缺陷陷阱的高熵合金和薄膜。這些發現可以為具有增強輻射耐受性的納米孿晶高熵合金薄膜的基礎知識做出貢獻。
