隨著無線技術(shù)快速發(fā)展，柔性可穿戴傳感器在實時健康監(jiān)測、人機交互和智能醫(yī)療領(lǐng)域取得顯著進(jìn)展。然而，設(shè)備微型化和多功能化導(dǎo)致電子元件內(nèi)部熱量堆積、電磁輻射及結(jié)構(gòu)損傷問題日益凸顯，不僅干擾設(shè)備正常使用，更危及人體健康。因此，開發(fā)兼具高導(dǎo)熱性（TC）和電磁屏蔽效能（EMI SE）的自愈型聚合物復(fù)合材料，成為保障可穿戴傳感器可靠性的關(guān)鍵挑戰(zhàn)。

北京化工大學(xué)楊丹教授團(tuán)隊通過聚多巴胺/聚乙烯亞胺共交聯(lián)改性石墨烯納米片（XP/G）與水性聚氨酯（WPU）的層層自組裝技術(shù)，結(jié)合真空過濾和熱壓工藝，成功制備出自愈型復(fù)合材料（WXPG）。該材料展現(xiàn)出113.6 W/(m·K)的超高導(dǎo)熱率、67 dB的卓越電磁屏蔽效能及>90%的自愈效率。基于摩擦納米發(fā)電機（TENG）原理，團(tuán)隊進(jìn)一步開發(fā)出可實時監(jiān)測步態(tài)和跌倒的智能鞋墊，為長期可穿戴電子設(shè)備提供了革新解決方案。

材料設(shè)計與結(jié)構(gòu)表征

研究團(tuán)隊首創(chuàng)“三明治”結(jié)構(gòu)設(shè)計（圖1a）：首先在石墨烯表面沉積帶正電的聚多巴胺/聚乙烯亞胺（P@GNPs），再通過靜電吸附負(fù)載帶負(fù)電的羧基丁腈橡膠（XNBR）形成XP/G單元。該單元與水性聚氨酯（WPU）通過氫鍵、配位鍵和靜電作用緊密結(jié)合，經(jīng)熱壓后形成類珍珠母貝的致密層狀結(jié)構(gòu)（圖1b）。改性后的XP/G在水中可穩(wěn)定分散48小時以上（圖2a），拉曼光譜與X射線衍射證實其缺陷減少且層間距擴大至0.337 nm（圖2b,g），有效抑制了石墨烯堆疊問題。

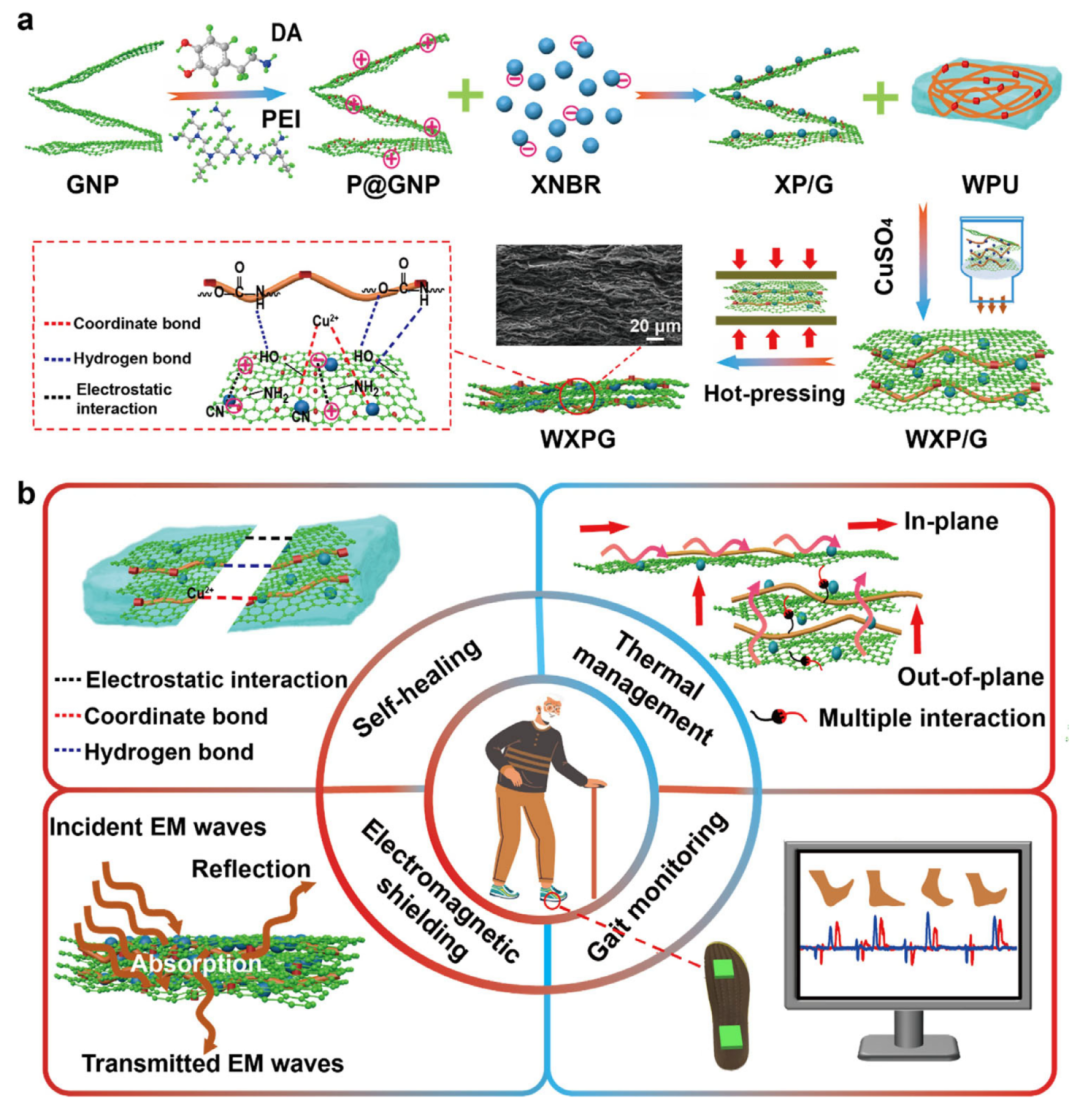

圖1. WXPG復(fù)合材料的制備流程與功能示意圖 a) 合成路徑示意圖 b) 可穿戴柔性傳感器功能圖示（含自愈/熱管理/電磁屏蔽/步態(tài)監(jiān)測）

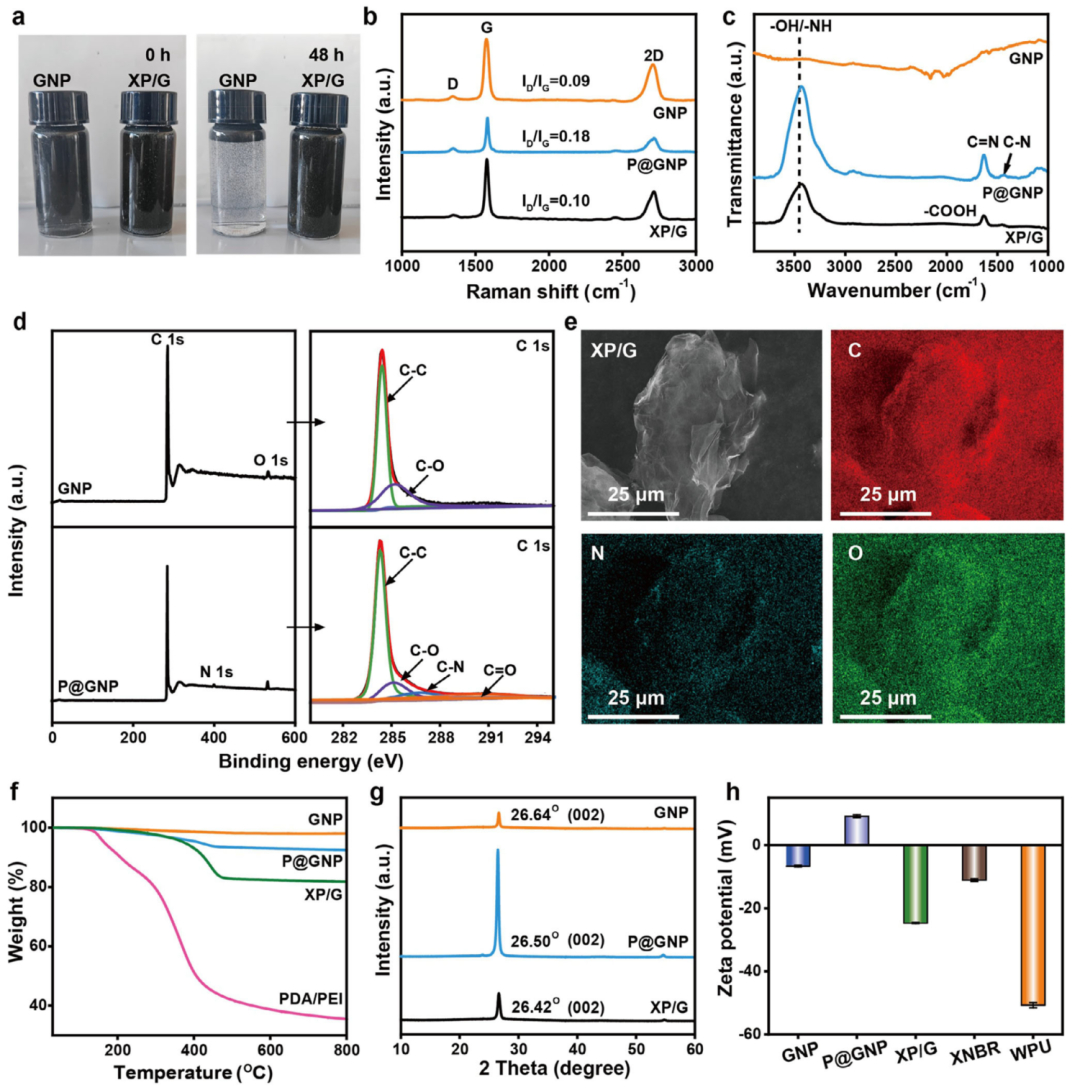

圖2. XP/G的微觀結(jié)構(gòu)與性能 a) GNPs與XP/G水溶液靜置48小時分散狀態(tài) b) 拉曼光譜對比 c) 傅里葉變換紅外光譜對比 d) XPS全譜及C 1s窄譜 e) SEM圖像與C/O/N元素面分布圖 f) 熱重分析曲線 g) X射線衍射圖譜 h) 水介質(zhì)中Zeta電位

力學(xué)性能與自愈機制

材料力學(xué)性能驚艷——僅0.4 mm厚的WXPG?復(fù)合材料可承載1 kg重量（圖3c-i），折疊后無裂紋（圖3c-ii）。XP/G含量達(dá)28%時，拉伸強度高達(dá)66.7 MPa，是純WPU的3倍（圖3e）。更值得注意的是其自愈能力：120°C加熱1小時后，表面劃痕完全消失（圖3d），力學(xué)性能恢復(fù)率達(dá)90%以上（圖3e）。該特性源于WPU鏈的熱驅(qū)動遷移及氫鍵/配位鍵的動態(tài)重建，為可穿戴設(shè)備長期服役奠定基礎(chǔ)。

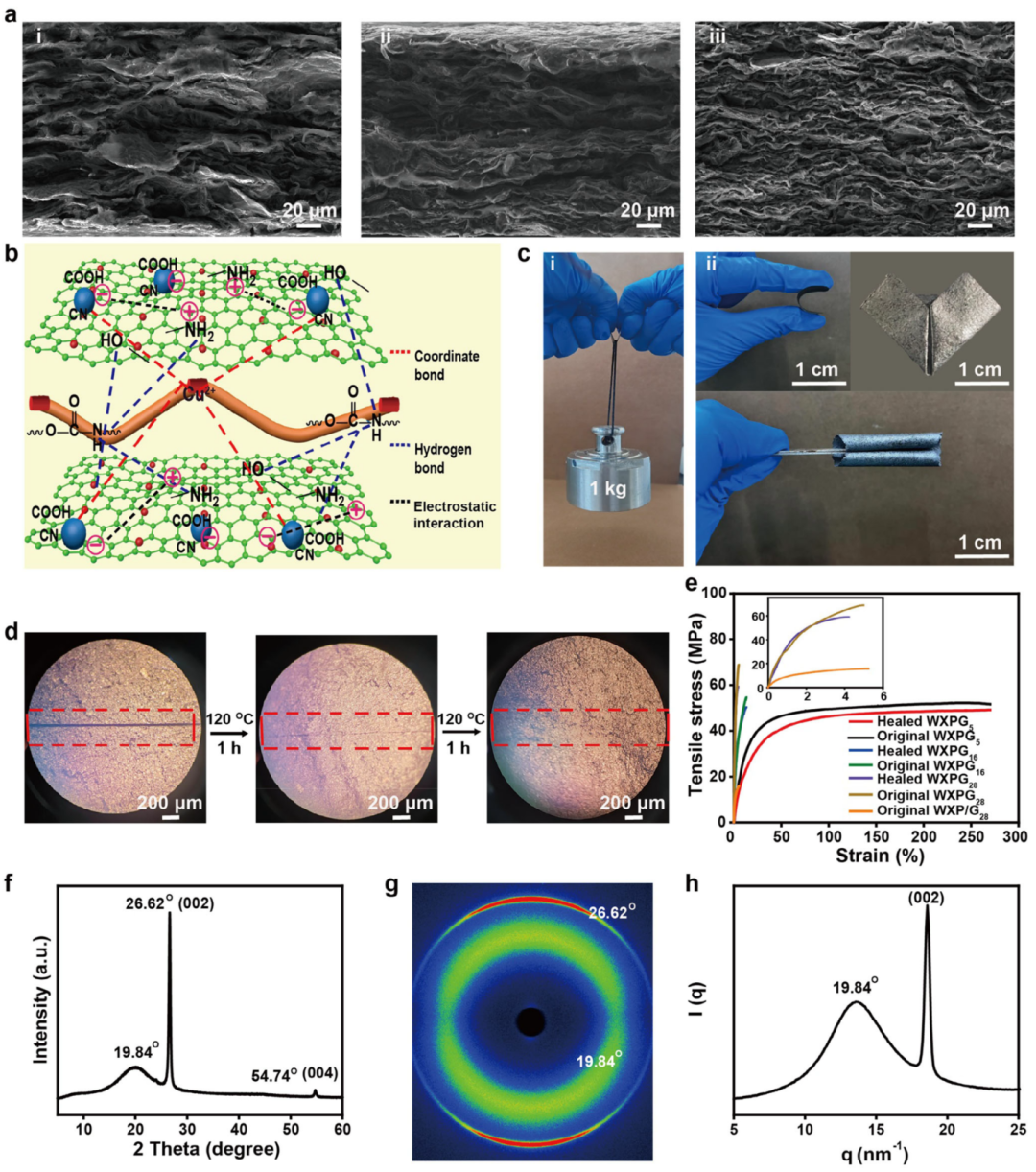

圖3. WXPG復(fù)合材料的微觀結(jié)構(gòu)與力學(xué)性能 a) 斷裂面SEM圖像：i) WXPG5, ii) WXPG16, iii) WXPG28 b) 氫鍵/配位鍵/靜電相互作用示意圖 c-i) 0.4mm厚樣品承載1kg照片 c-ii) 彎曲與折疊狀態(tài)照片 d) 120°C自愈過程光學(xué)圖像 e) 原始與自愈后拉伸應(yīng)力-應(yīng)變曲線 f) 頂面XRD圖譜 g) 2D廣角X射線散射圖 h) 徑向積分曲線

導(dǎo)熱與電磁屏蔽雙突破

WXPG??復(fù)合材料創(chuàng)下113.6 W/(m·K)的面內(nèi)導(dǎo)熱紀(jì)錄（圖4a），較純WPU提升57倍，遠(yuǎn)超多數(shù)已報道聚合物基材料（圖4d）。其電磁屏蔽效能同樣耀眼：100 μm厚度下屏蔽效能達(dá)67 dB（圖5b），比效能值高達(dá)675 dB/mm（圖5d），相當(dāng)于僅需1.5 mm厚度即可屏蔽99%電磁波。機制研究表明（圖5e），層狀結(jié)構(gòu)通過多次反射和吸收衰減電磁波，吸收貢獻(xiàn)占比超60%（圖5f）。材料受損后，兩項性能仍可恢復(fù)至原值的90%。

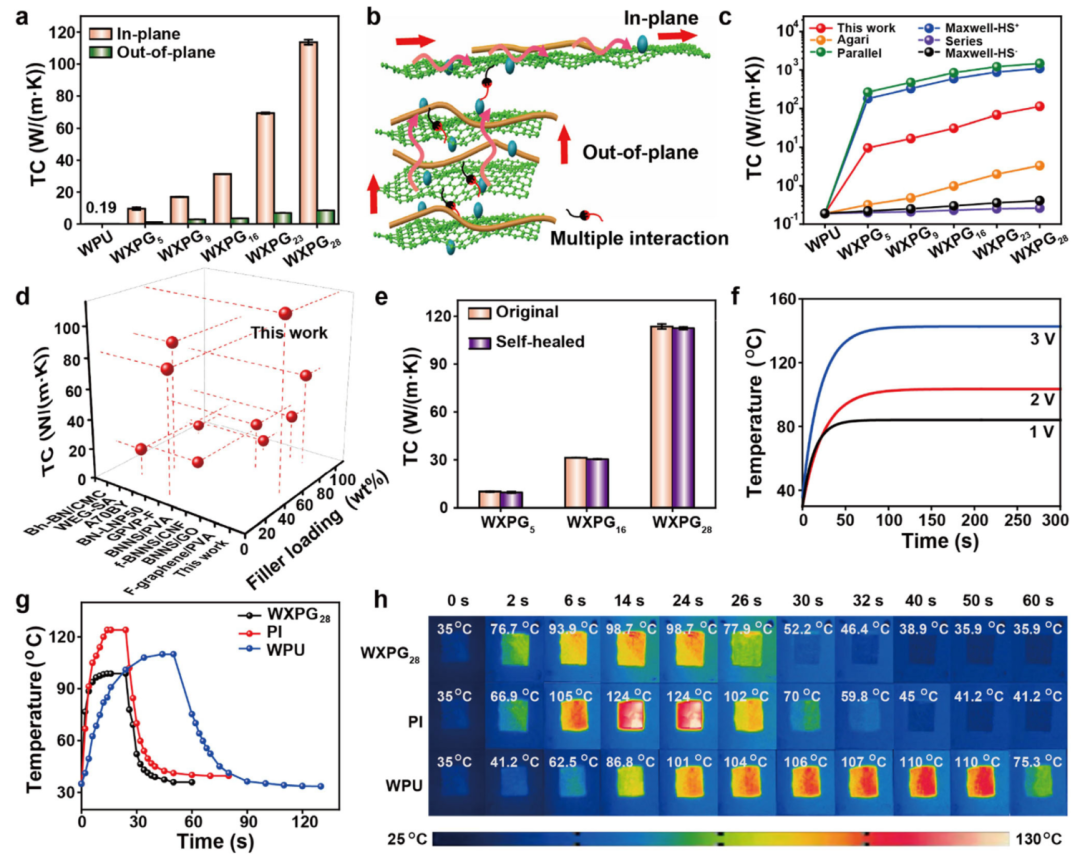

圖4. 熱導(dǎo)性能表征 a) 面內(nèi)與面外熱導(dǎo)率隨XP/G含量變化 b) 熱傳導(dǎo)機制示意圖 c) 實測值與理論模型預(yù)測對比 d) 與已報道熱管理材料性能對比 e) 原始/自愈后熱導(dǎo)率對比 f) 不同電壓下表面溫升曲線 g) 升溫/降溫溫度-時間曲線 h) 紅外熱成像圖（WPU膜/WXPG28/PI膜）

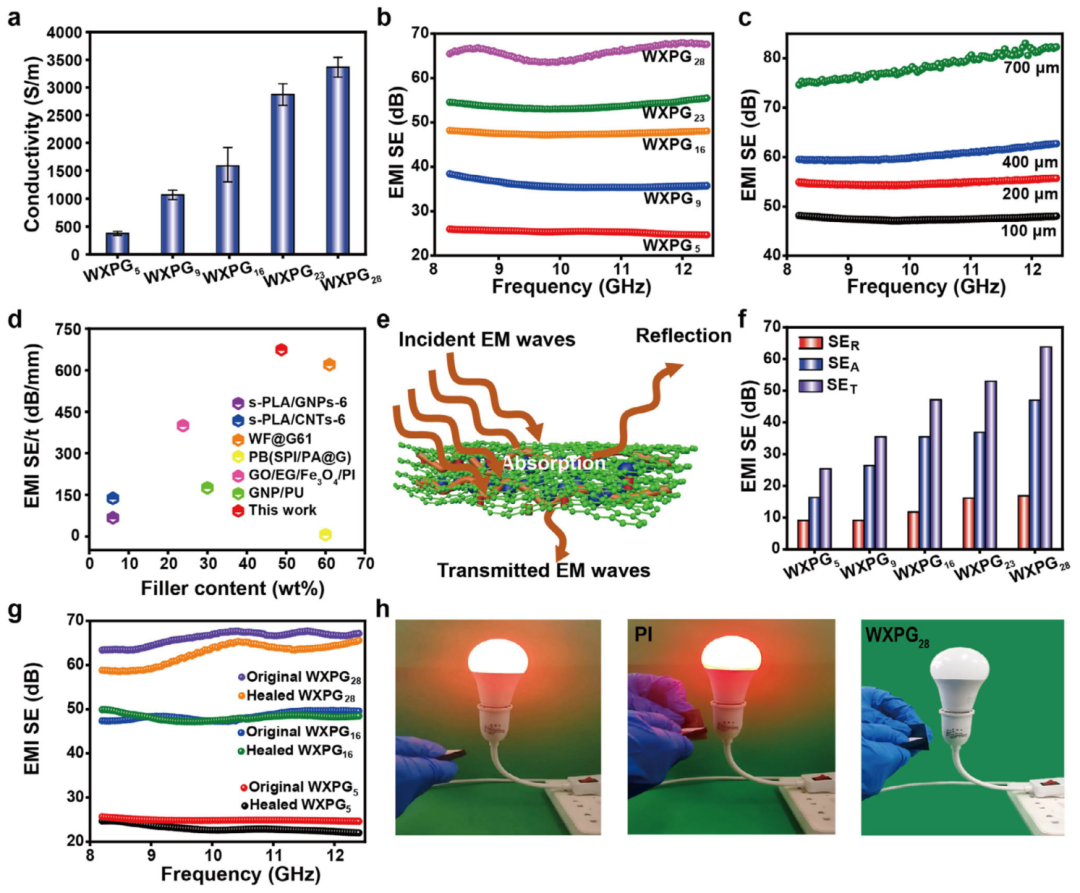

圖5. 電磁屏蔽性能 a) 電導(dǎo)率隨含量變化 b) EMI屏蔽效能曲線 c) 不同厚度下的屏蔽效能 d) 比屏蔽效能對比 e) 屏蔽機制示意圖 f) 總屏蔽效能/吸收損耗/反射損耗 g) 原始/自愈后屏蔽效能 h) 無線充電系統(tǒng)屏蔽效果測試

智能鞋墊落地醫(yī)療監(jiān)護(hù)

團(tuán)隊將WXPG??制成摩擦納米發(fā)電機電極（圖6a），其壓力靈敏度達(dá)7.693%/kPa（圖6b），響應(yīng)時間僅95毫秒。基于此開發(fā)的智能鞋墊（圖7a）在鞋掌/鞋跟布置雙傳感器，精準(zhǔn)捕捉步態(tài)四階段：腳跟觸地→腳尖觸地→腳跟離地→腳尖離地（圖7b-c）。實驗顯示，該系統(tǒng)可區(qū)分慢走、快走、上下樓、跳躍等動作（圖7d-e），并在跌倒時觸發(fā)異常電流峰實現(xiàn)緊急報警（圖7f）。結(jié)合卷積神經(jīng)網(wǎng)絡(luò)算法，步態(tài)識別準(zhǔn)確率達(dá)100%（圖7h）。

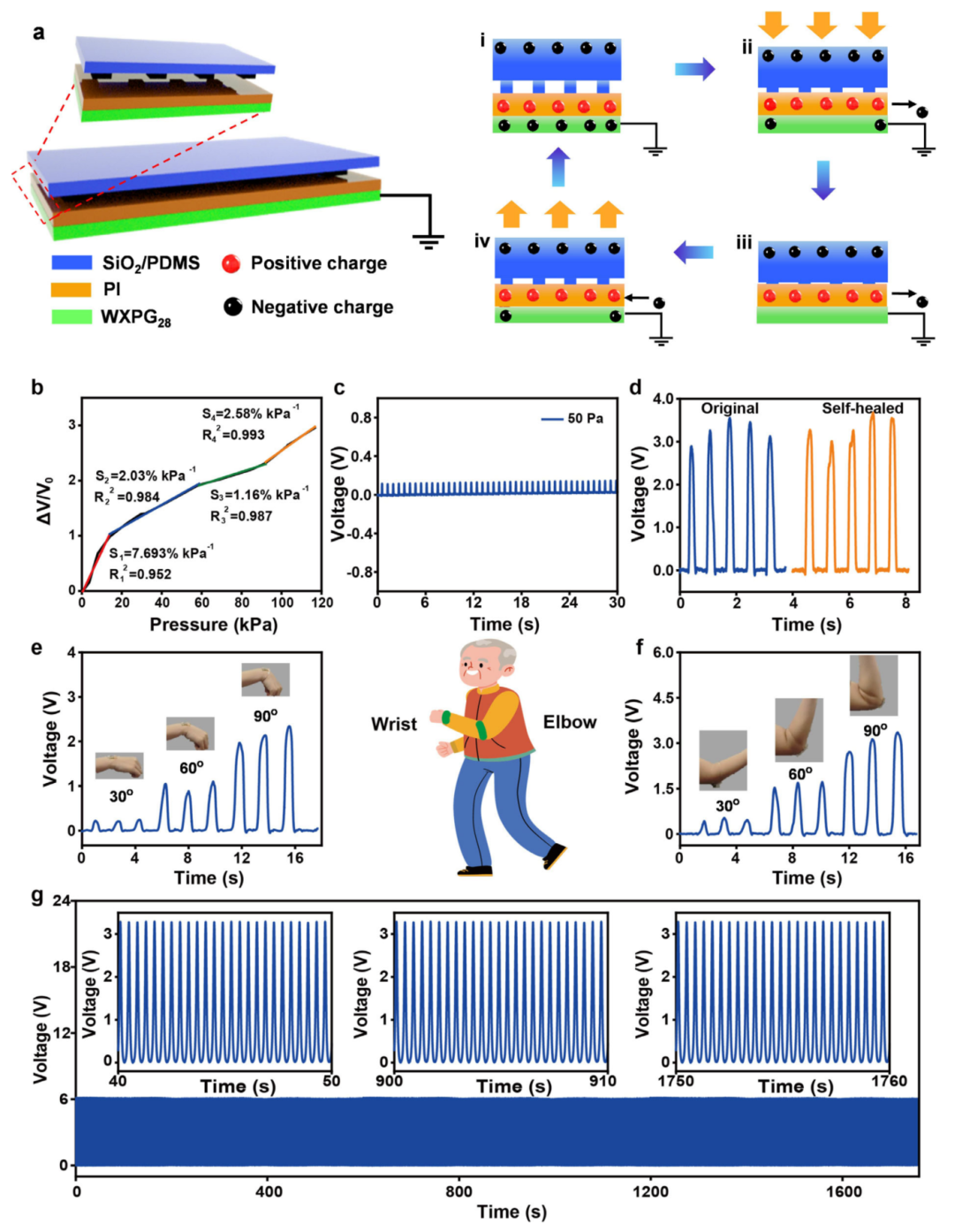

圖6. WXPG28基摩擦納米發(fā)電機性能 a) 結(jié)構(gòu)及工作原理 b) 壓力靈敏度曲線 c) 50Pa壓力響應(yīng) d) 原始/自愈輸出電壓對比 e) 腕關(guān)節(jié)彎曲響應(yīng) f) 肘關(guān)節(jié)彎曲響應(yīng) g) 3600次循環(huán)穩(wěn)定性

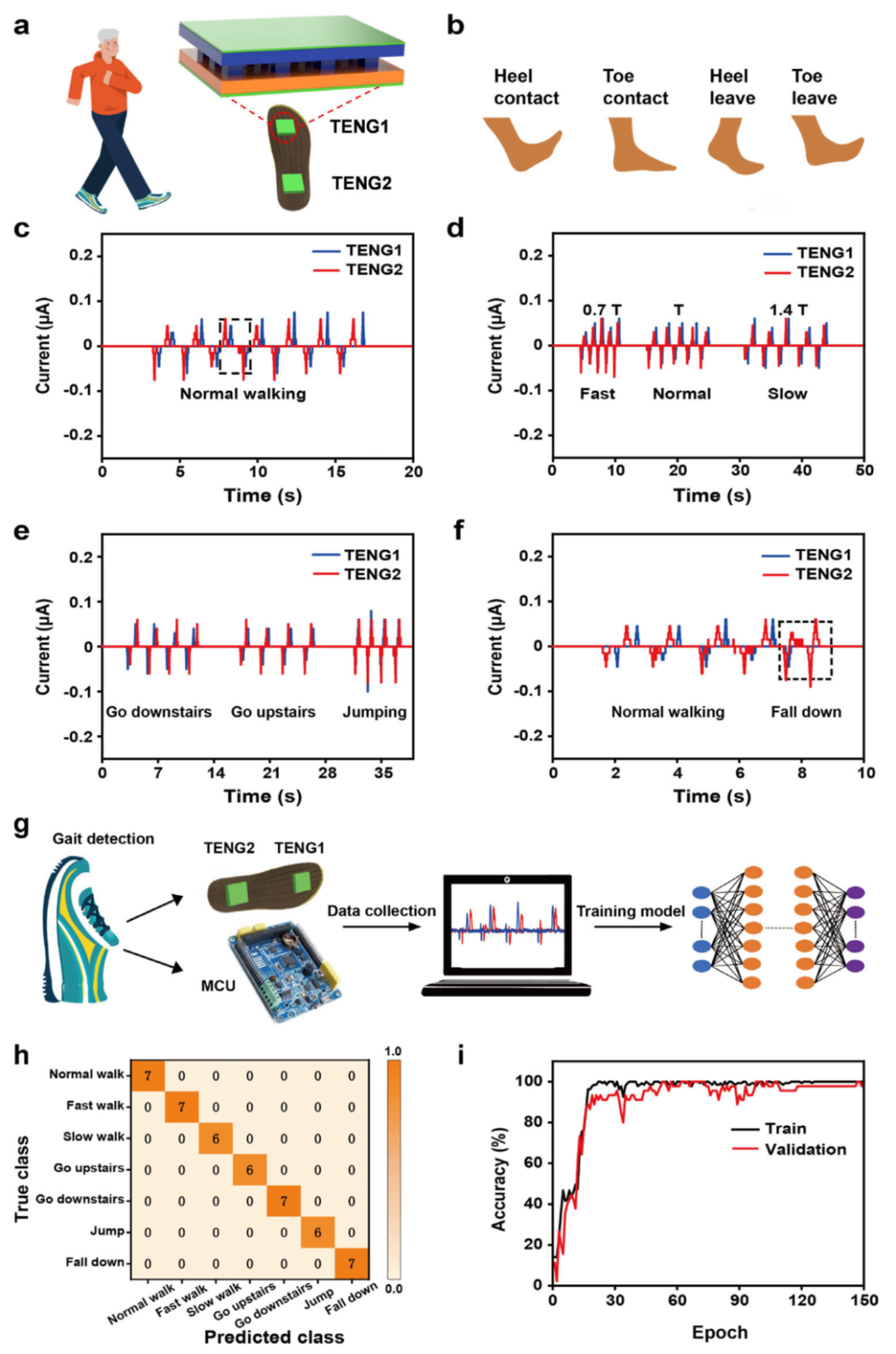

圖7. 智能步態(tài)識別系統(tǒng) a) 鞋墊傳感器布局 b) 步態(tài)周期四階段示意 c) 正常行走電流信號 d) 不同步速電流特征 e) 跳躍/上下樓電流特征 f) 跌倒過程電流信號 g) CNN步態(tài)識別流程圖 h) 混淆矩陣結(jié)果 i) 訓(xùn)練準(zhǔn)確率變化曲線

總結(jié)與展望

該研究通過創(chuàng)新性層狀結(jié)構(gòu)設(shè)計，同步攻克可穿戴設(shè)備的散熱、電磁屏蔽與耐久性難題。智能鞋墊在步態(tài)識別與跌倒監(jiān)測中的成功應(yīng)用，驗證了材料在實時人機交互和個性化醫(yī)療中的巨大潛力。隨著導(dǎo)熱/電磁屏蔽與自愈功能的協(xié)同突破，此類材料有望推動下一代柔性電子設(shè)備向長效化、智能化方向跨越發(fā)展。
