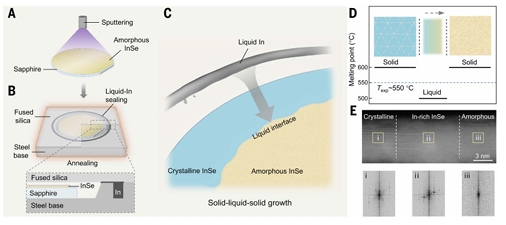

北京大學劉開輝教授團隊開發了一種固-液-固（SLS）生長策略，成功制備出5厘米（2英寸）晶圓級高質量二維硒化銦（InSe）半導體薄膜。通過精確控制銦（In）與硒（Se）的1:1化學計量比，并利用液態銦界面促進非晶薄膜向單晶轉化，解決了傳統方法中相純度低、結晶性差的難題。基于該材料，團隊構建了大規模集成晶體管陣列，其電學性能全面超越現有硅基及二維薄膜器件。這也是國際上迄今能效最高的集成二維晶體管，標志著我國在新一代高性能芯片材料研究方面取得了里程碑式突破。相關成果于北京時間 7 月 18 日 以“Two-dimensional indium selenide wafers for integrated electronics” 為題發表于Science期刊。論文通訊作者為北京大學劉開輝教授、姜建峰博士、邱晨光研究員和中國人民大學劉燦副教授，第一作者為秦彪，姜建峰博士。 材料生長突破： 提出 SLS生長機制：在550°C高溫下，通過液態銦密封反應室，形成富銦液相界面，驅動非晶InSe溶解-再結晶，實現高純度、全晶圓單相InSe薄膜（厚度2.5–30 nm）。 攻克相純度控制：避免In-Se系統中In2Se3等雜相生成，確保化學計量比嚴格為1:1。 器件設計創新： 采用釔（Y）摻雜電極抑制費米能級釘扎，實現超低接觸電阻。 設計高效雙柵結構，結合2.6 nm HfO2介電層，顯著提升柵控效率。 材料特性： 亞閾值擺幅（SS）：平均67.3 mV/dec，接近玻爾茲曼極限（60 mV/dec）。 導通電流密度：892 μA/μm（Vds=3 V，柵極長度480 nm），遠超同類器件。 10 nm短溝道器件： 彈道輸運率：78%，電流密度達1.2 mA/μm（@V<sub>DS</sub>=0.8 V）。 能效突破：延遲0.39 ps，能量延遲積（EDP）低至5.27×10-29 J·s/μm，超越2037年硅基技術預測極限。 綜合優勢： 在電壓、柵長、DIBL、有效質量、開關比、彈道率六項指標上全面優于Intel 3 nm節點技術。 圖1：InSe晶片生長的SLS策略設計 圖2：InSe薄膜的特性 圖3：二維InSe FET的晶圓級制造和電性能統計。 圖4：InSe FET的短溝道電性能和基準測試 論文地址： https://www.science.org/doi/10.1126/science.adu3803

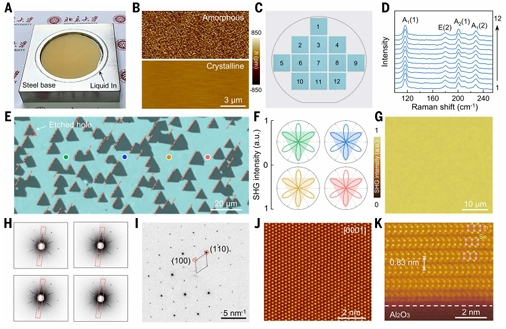

高均勻性：晶圓表面粗糙度由非晶態的415 pm降至37 pm，拉曼光譜及SHG成像證實全區域單晶結構。
高結晶度：原子級STEM顯示ABC堆疊有序，層間距0.83 nm。
器件性能：
遷移率：平均287 cm2/V·s（峰值347 cm2/V·s），為所有二維半導體薄膜器件最高紀錄。
