2、再生的石墨的脫鋰容量顯著高于未處理的廢舊石墨（120 mA h g?¹），并接近商業石墨的容量（345 mA h g?¹）。

由于電動汽車（EV）使用的突然增加，石墨行業目前面臨著嚴重的供需問題；然而，為這些車輛提供動力的鋰離子電池（LIB）在其壽命結束時將被填埋或焚燒，引發了關于其環境影響和資源再利用的問題。因此，需要使用經濟且環境可持續的技術來回收廢舊LIB。因此采用了三種不同的策略從廢舊LIB中再生石墨，作為新LIB中的負極材料。使用酸（Gr-AcOH）、堿（Gr-KOH）和氣體（Gr-N?）處理來重建廢舊石墨的結構，然后將其作為負極材料在半電池配置中進行評估。通過Gr-AcOH、Gr-KOH和Gr-N?技術再生的石墨在150次循環后分別表現出328、325和338 mA h g?¹的脫鋰容量，庫侖效率約為99.9%。這些脫鋰容量顯著高于未處理的廢舊石墨（120 mA h g?¹，其中下標“gr”代表石墨），并接近商業石墨的容量（345 mA h g?¹）。此外生命周期評估估計，假設使用100 kg石墨的中試規模操作，石墨再生的環境影響范圍為每公斤石墨0.27至3.53 kg CO?e。本研究證明了環境可持續的石墨回收在LIB應用中的適用性，并推動了電池負極回收的循環經濟方法。

圖1顯示了使用三種不同處理的廢LIBs的預處理和石墨回收。

通過XRD比較了回收石墨樣品（Gr-AcOH、Gr-KOH和Gr-N?）的結構變化和層間距離與Gr-C（商業石墨）和Gr-W的結構變化和層間距離（圖2a）。所有樣品的XRD圖譜在2θ = 26.6°處顯示出強而尖銳的（002）面峰，無論再生過程如何，證實了石墨結構在所有處理樣品中均得到保留，包括Gr-W。此外，未觀察到與商業LIB中使用的銅集流體、PVDF粘合劑或?qū)щ妱┫嚓P(guān)的雜質峰。所有石墨樣品圖譜均顯示出高度結晶的六方相（JCPDS No. 00-056-0159）。2θ = 26至27°的放大視圖（圖2b）清楚地顯示，Gr-W的石墨（002）峰相對于Gr-C的26.6°略微偏移至26.2°。然而，Gr-AcOH、Gr-KOH和Gr-N?再生石墨樣品的峰分別偏移至26.4°、26.5°和26.5°。這些變化是由于在所有三種再生過程中有效去除了Gr-W中的插層劑，從而減少了石墨樣品的層間距離并因此恢復了其結構。通過布拉格方程（nλ = 2d sinθ）驗證了所有石墨樣品（002）面的層間距離。Gr-W的（002）面層間距離為3.39 Å，略大于Gr-C的3.34 Å，主要是由于長期循環過程中Gr-W層間積累的殘余鋰化合物。Gr-AcOH的層間間距為3.37 Å，表明乙酸浸出過程在50°C下去除了殘余鋰，并將層間間距從3.39 Å減少。此外，KOH處理后進行退火過程更好地保持了Gr-KOH（002）面的3.36 Å間距。在這種情況下，通過洗滌過程從石墨表面去除鋰，800°C的退火過程進一步減少了石墨樣品的層間距離，導致與原始石墨相同的層間間距，堿蝕刻過程中產生的缺陷的存在也可能起重要作用。未進行KOH活化的Gr-N?樣品在800°C下保留了3.36 Å的層間間距，表明退火過程重建了石墨結構。

通過拉曼光譜分析石墨樣品，通過I_D/I_G比值評估其結構質量（圖2c）。Gr-W樣品的I_D/I_G比值最低，為0.02，表明每個石墨烯層具有高度的結構完整性和最小的無序性。然而，Gr-W的層間間距增加，如XRD所示。這些結果表明，循環前的石墨具有電池級石墨固有的高結晶度，并且每個石墨烯層保持完整，而石墨烯之間的層間間距由于循環過程中的插層劑而發生變化。相比之下，Gr-AcOH樣品在50°C下用1 M乙酸處理1小時，顯示出0.08的中等I_D/I_G比值。這表明了一定程度的無序性，可能是由于有機酸處理主要集中于浸出鋰，而不是顯著提高結構質量。Gr-KOH樣品在室溫下用7 M KOH處理，然后在800°C下退火，顯示出0.10的I_D/I_G比值，表明每個石墨烯層的無序性增加，可能是由于活化過程。盡管如此，它仍然保持了良好的結構質量，層間間距接近塊狀石墨，如其XRD特性所示。Gr-N?樣品在800°C下在氮?dú)庵型嘶?小時，然后用去離子水洗滌，顯示出0.08的I_D/I_G比值，表明與Gr-AcOH相似的結晶度，表明有效的石墨化。最后，Gr-C樣品代表商業級石墨，顯示出0.06的I_D/I_G比值，與再生樣品相比缺陷較少，但比從廢舊LIB中回收的樣品缺陷更多，可能是由于LIB中使用的電池級石墨的固有結構特性不同。

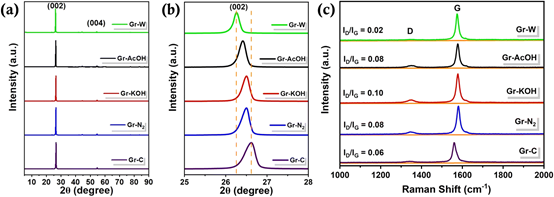

圖2. (a)石墨樣品的XRD圖，(b)對應于石墨樣品(002)面的峰的放大圖，(c)石墨樣品的拉曼光譜。

使用SEM進一步分析了這三種再生過程的影響。Gr-W、Gr-AcOH、Gr-KOH、Gr-N?和Gr-C的形態如圖3所示。通過超聲處理從銅箔中回收的Gr-W粉末（圖3a）顯示出不規則的鵝卵石狀形態，顆粒尺寸范圍為約5至約30 μm。這種形態與合成石墨相似，表明即使在多次充放電循環后，結構也沒有顯著變化。相比之下，乙酸浸出過程形成了小片狀（圖3b）。Gr-KOH樣品的圖像（圖3c）顯示石墨表面有更多的亮點。Gr-N?樣品的形態（圖3d）與Gr-W相似，因?yàn)樗唇?jīng)過酸或堿處理。退火并未改變石墨廢料樣品的形態。

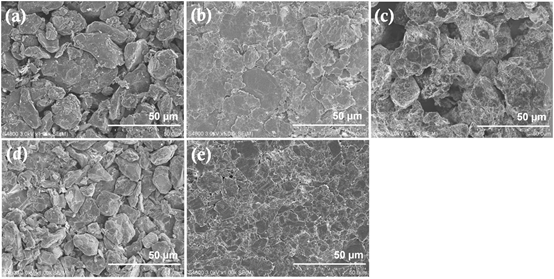

圖3. (a) Gr-W (b) Gr-AcOH (c) Gr-KOH和 Gr-N2 (e) Gr-C樣品的SEM圖像。

在初始充電和放電循環期間在LIBs的石墨電極表面上形成的SEI層包含由電解質分解形成的有機和無機化合物的復雜混合物，包括碳酸鋰(Li2CO3)、烷氧基鋰(LiOR)、氧化鋰(Li2O)和其它鋰鹽。圖4示出了通過三種不同的方法從包括SEI層的廢石墨中回收Li，并且可以解釋如下:

(ii)氫氧化鉀(KOH)處理:從廢石墨(包括SEI層)中回收鋰的過程，圖2 (a)石墨樣品的XRD圖，(b)對應于石墨樣品(002)平面的峰的放大圖，(c)石墨樣品的拉曼光譜。包括幾個步驟。在用7 M KOH進行初始處理后，鋰離子從石墨結構和SEI層中提取出來。攪拌6小時后，通過PVDF膜將石墨從KOH溶液中分離出來。隨后在N2下800°C的加熱分解了SEI的有機成分并消除了雜質。用去離子水洗滌并干燥，產生具有回收的Li的再生石墨(Gr-KOH)。這種方法可以有效地從石墨中回收鋰，包括SEI層，確保材料可以重復使用。

(iii)N2處理下的退火:包括SEI層的Gr-W在800°C的氮?dú)庀峦嘶穑l(fā)SEI層內有機成分的熱分解。隨后將退火石墨與去離子水以1:3w/v(g mL-1)的比例混合，有助于去除可溶性雜質，包括殘留的鋰化合物。通過PVDF膜的過濾將石墨從溶液中分離出來，有效地回收水溶性鋰化合物，并為石墨的再利用做好準備。盡管SEI層中的某些鋰形式是不可溶的，但標準方法(如酸處理后進行熱處理和洗滌)可以有效地回收可溶性鋰化合物。可能需要專門技術來回收LiF等不溶性化合物，以確保從廢石墨中完全回收鋰。

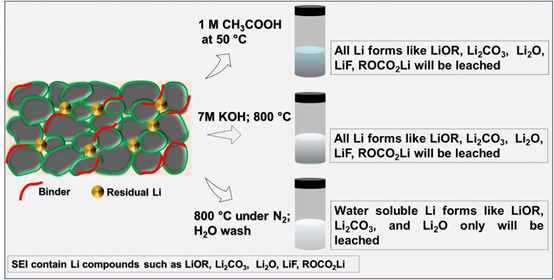

圖4 使用三種不同方法從廢石墨中提取鋰的示意圖。

將所有再生樣品的鋰儲存能力與廢石墨和商業石墨樣品的鋰儲存能力進行比較重量比容量，在連續循環中未檢測到平臺；然而，從0.2到0.02 V觀察到一個長的平臺(圖5a–d)，這歸因于石墨烯層之間的Li+嵌入。這些結果與Gr-C樣品的結果一致(圖5e)。Gr-W樣品表現出122mA h g_Gr^-1的低初始脫鋰容量,庫侖效率低至61.9%，這是由于在數百或數千次充電/放電循環中存在雜質。此外，電化學反應遲鈍的“Li”保留在回收的活性位點，進一步阻礙了性能。此外，使用乙酸的浸出過程(Gr-AcOH)消除了石墨中的雜質，從而獲得了更高的初始脫鋰容量和庫侖效率，分別為370122mA h g_Gr^-1和73.7%。對Gr-KOH樣品進行KOH處理，然后在惰性氣氛下退火，活化了廢石墨，并通過形成Li嵌入位點和縮短Li擴散路徑來增加材料的容量。正如所料，Gr-KOH樣品的初始脫鋰容量為335 mA h g_Gr^-1，庫侖效率為76.9%。為了確定退火處理的效果，在N2氣的下，將廢石墨在800℃下處理1小時，從而改造廢石墨結構(Gr-N2)。此外，用去離子水清洗熱處理有助于從石墨中去除一些水溶性SEI組分，例如Li2O、Li2CO3和LiOR，從而消除雜質并重建石墨結構。例如，通過Li2O與水的反應，從SEI鈍化層中提取Li:Li2O+H2O/2 LiOH。Gr-N2樣品的這種熱處理和清洗導致初始脫鋰容量和庫侖效率分別為343 mA h g_Gr^-1和74.2%?；谕ㄟ^再生技術去除Li的效率，再生樣品的容量不同。除了SEI中存在的Li之外，還應有效去除石墨邊緣位置、晶界和亂層結構中的Li。評估了倍率性能，以確定電流密度為0.1C、0.2C、0.5C、1C和3C的所有石墨樣品在循環中的電導率。此外，評估了石墨樣品的倍率性能,Gr-W、Gr-AcOH、Gr-KOH、Gr-N2和Gr-C在0.1C時的中值容量分別為134、363、344、347和358mA h ggr 1(圖5f)。然而，在1C時，容量分別降低至70、226、237、235和267mA h ggr 1。在3C的高電流密度下具有相同的趨勢，樣品分別顯示出26、106、121、119和150ma h ggr 1的容量。Gr-N2的倍率性能與Gr-C樣品相當，即使在高電流密度下也是如此，這是由于其快速的電荷轉移速率和鋰離子運輸?shù)谋憷浴rAcOH和Gr-KOH表現出類似的行為；然而，由于長期使用(數百次或數千次循環)引起的層間間距變化，Gr-W樣品中沒有發生鋰離子脫/嵌入，導致性能降低。隨后，將再生材料(包括Gr-AcOH、Gr-KOH和Gr-N2)的循環性能與Gr-W和Gr-C的循環性能進行比較。三次循環在0.1C下進行電極活化，在0.3C下進行另外150次循環。GrKOH、Gr-N2和Gr-C的容量在最初的4-40次循環中增加，穩定下來(圖5g)。石墨陽極由于電解質，延長了活化時間。這種逐漸活化表明，由于熱處理，Gr-KOH和Gr-N2樣品中Gr-C的原始石墨結構得以恢復。此外，GrN2和Gr-C樣品在循環過程中表現出相同的趨勢，表明它們具有理想的石墨結構再生。

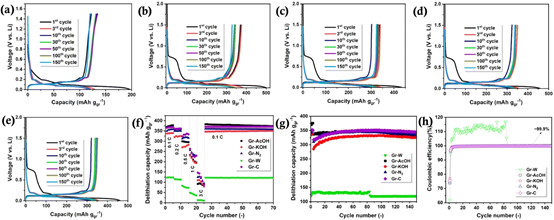

圖5. CNT基電極的充放電曲線:(a)Gr-W(b)Gr-AcOH(c)Gr-KOH(d)Gr-N2和 Gr-C. (f)來自速率性能重復性測試的中值容量。石墨半電池的循環穩定性。石墨半電池的庫侖效率。

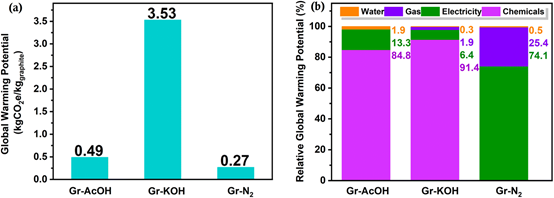

中試規模100千克石墨再生的LCA如圖6a所示。增加石墨再生的規模減少了溫室氣體的排放。Gr-AcOH、Gr-KOH和Gr-N2產生的GWP影響分別為每千克石墨0.49、3.53和0.27千克二氧化碳當量。排放量的減少歸功于中試規模設備更有效的用電，當以每批處理能力標準化時，其用電量降低了一個數量級以上。此外，從環境角度來看，我們表明氣體處理法是首選策略，因?yàn)樗鼉H使用去離子水從石墨熱處理中提取鋰，從而最大限度地減少化學品的使用；然而，乙酸浸出過程從石墨陽極中提取幾乎所有的鋰(Gr-W中98%的鋰)，而氣體處理僅從廢石墨中回收水溶性鋰化合物(Gr-W中14.4%的鋰)。此外，Gr-KOH工藝回收Gr-W中83.6%的鋰，一些鋰保留在KOH溶液中。圖6b顯示了電、化學品、氣體和水對每種再生方法的GWP的相對貢獻。用于浸出的酸(84.8%)和用于攪拌和石墨干燥的電(13.3%)對石墨的影響最大；然而，盡管本研究中沒有考慮，但乙酸可以回收并在未來的再生過程中重新使用。Gr-KOH的影響同樣受堿用量(91.4%)和電力用量(6.4%)的影響。石墨再生需要的KOH比乙酸多六倍。GrN2的影響主要由退火和干燥用電(74.1%)和用氣量(25.4%)決定。Gr-N2采用更直接的熱處理來有效再生石墨，從而避免了化學物質對Gr-AcOH和Gr-KOH的影響。

圖6. LCA估計的預測中試規模再生工藝(每批100千克石墨)的GWP。(a)使用本研究中檢驗的三種技術，1千克再生石墨的全球升溫潛能值(GWP)。(b)GWP在材料和電力方面的相對貢獻。
