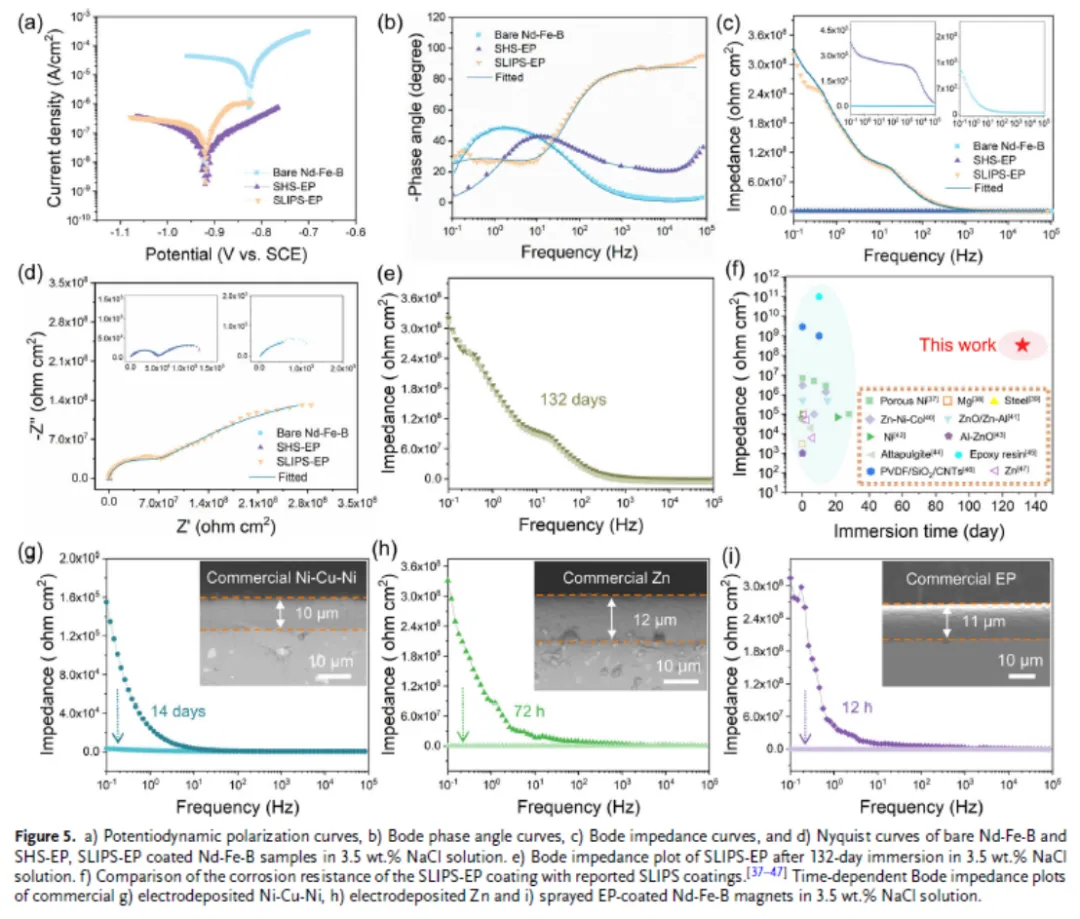

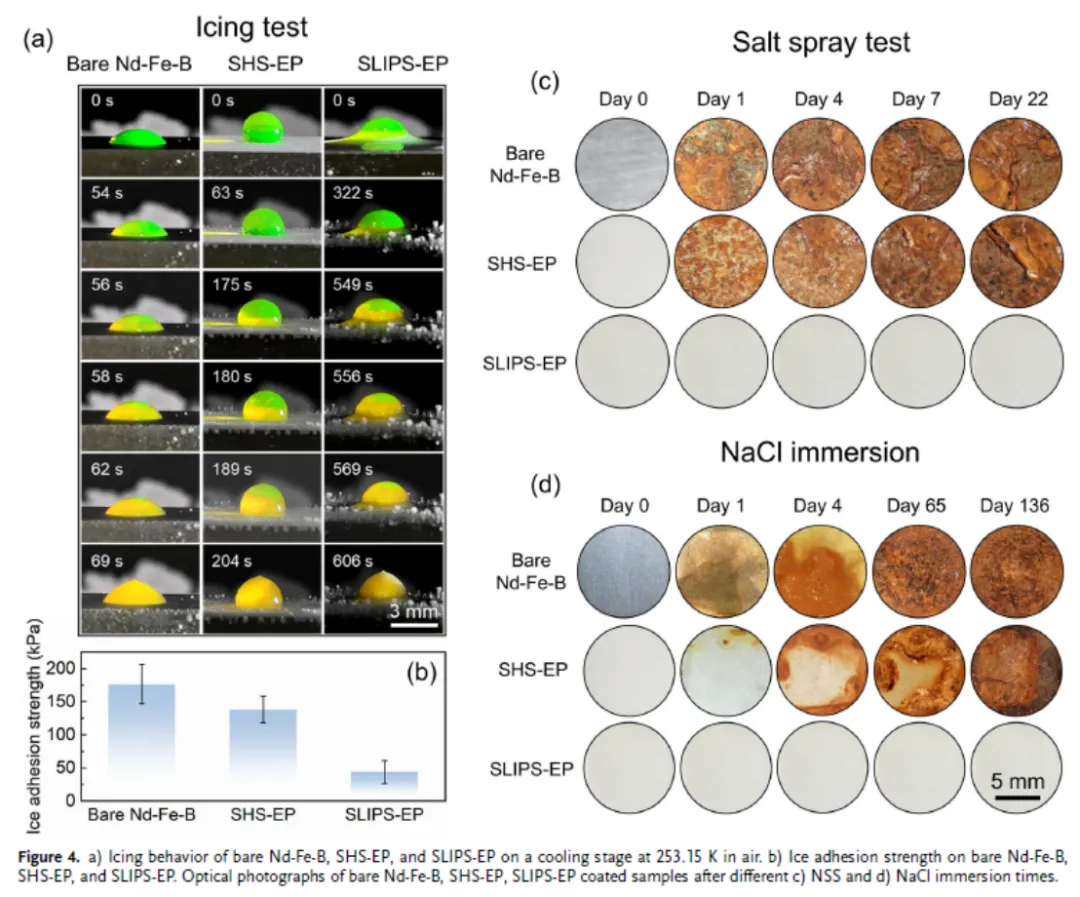

實(shí)驗(yàn)結(jié)果顯示，SLIPS-EP涂層在多種惡劣條件下均表現(xiàn)出卓越的性能。在3.5 wt.% NaCl溶液中浸泡136天后，未檢測(cè)到任何腐蝕跡象，其在0.1 Hz處的阻抗模量仍能保持初始值3.31×10?Ω·cm²，遠(yuǎn)優(yōu)于商業(yè)Ni-Cu-Ni、Zn和EP涂層。在-20℃低溫條件下，SLIPS-EP涂層的防結(jié)冰性能也得到了顯著提升，結(jié)冰時(shí)間從69秒延遲至606秒，冰粘附強(qiáng)度從176.6 kPa降低至43.5 kPa，相比未涂層的釹鐵硼永磁體，結(jié)冰時(shí)間延長(zhǎng)了近10倍，冰粘附強(qiáng)度降低了約75%。

此外，SLIPS-EP涂層還具有自修復(fù)特性，即使在機(jī)械損傷后，表面仍能通過(guò)潤(rùn)滑液的流動(dòng)迅速恢復(fù)其低粘附性能。在化學(xué)穩(wěn)定性測(cè)試中，SLIPS-EP涂層在強(qiáng)酸（pH=1）和強(qiáng)堿（pH=14）溶液中浸泡20分鐘后，其滑動(dòng)角僅略有增加，表明涂層具有優(yōu)異的化學(xué)穩(wěn)定性。在水吸收測(cè)試中，SLIPS-EP涂層的吸水率僅為1.7%，遠(yuǎn)低于EP涂層的23.99%，這表明SLIPS-EP涂層具有出色的防水性能，能夠有效防止水分滲透，從而延緩?fù)繉咏到狻?/span>

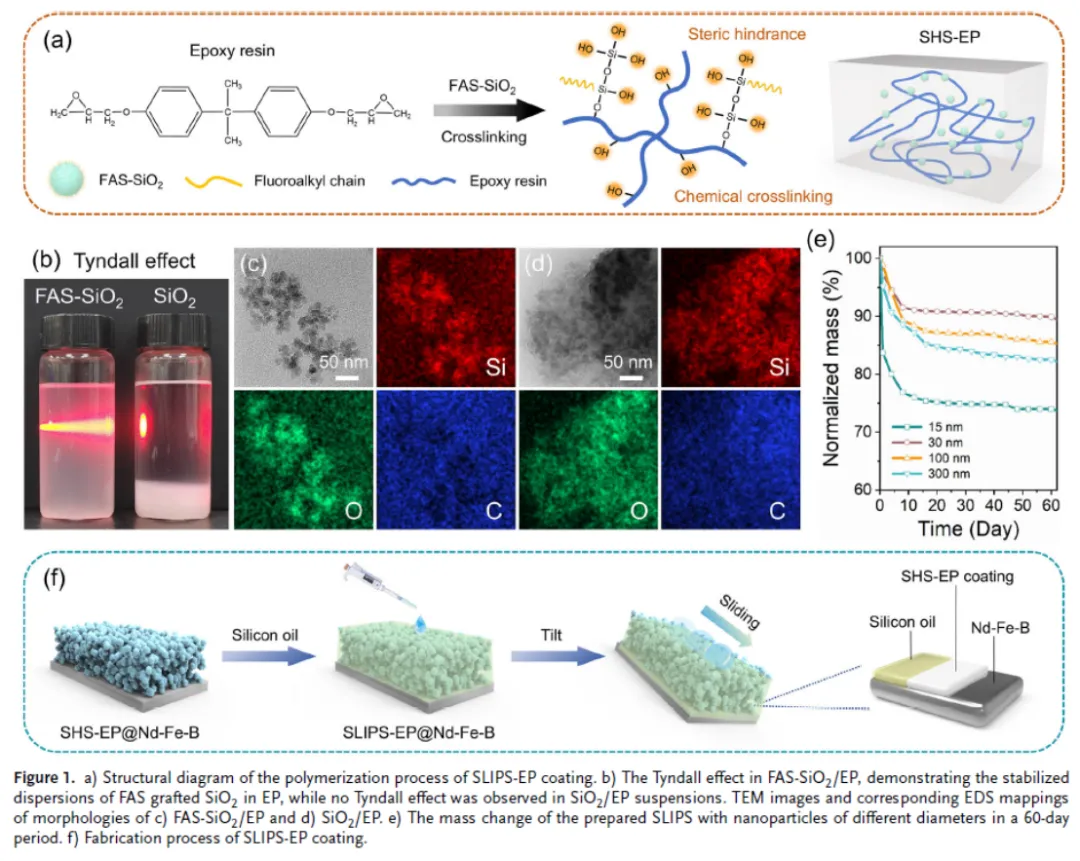

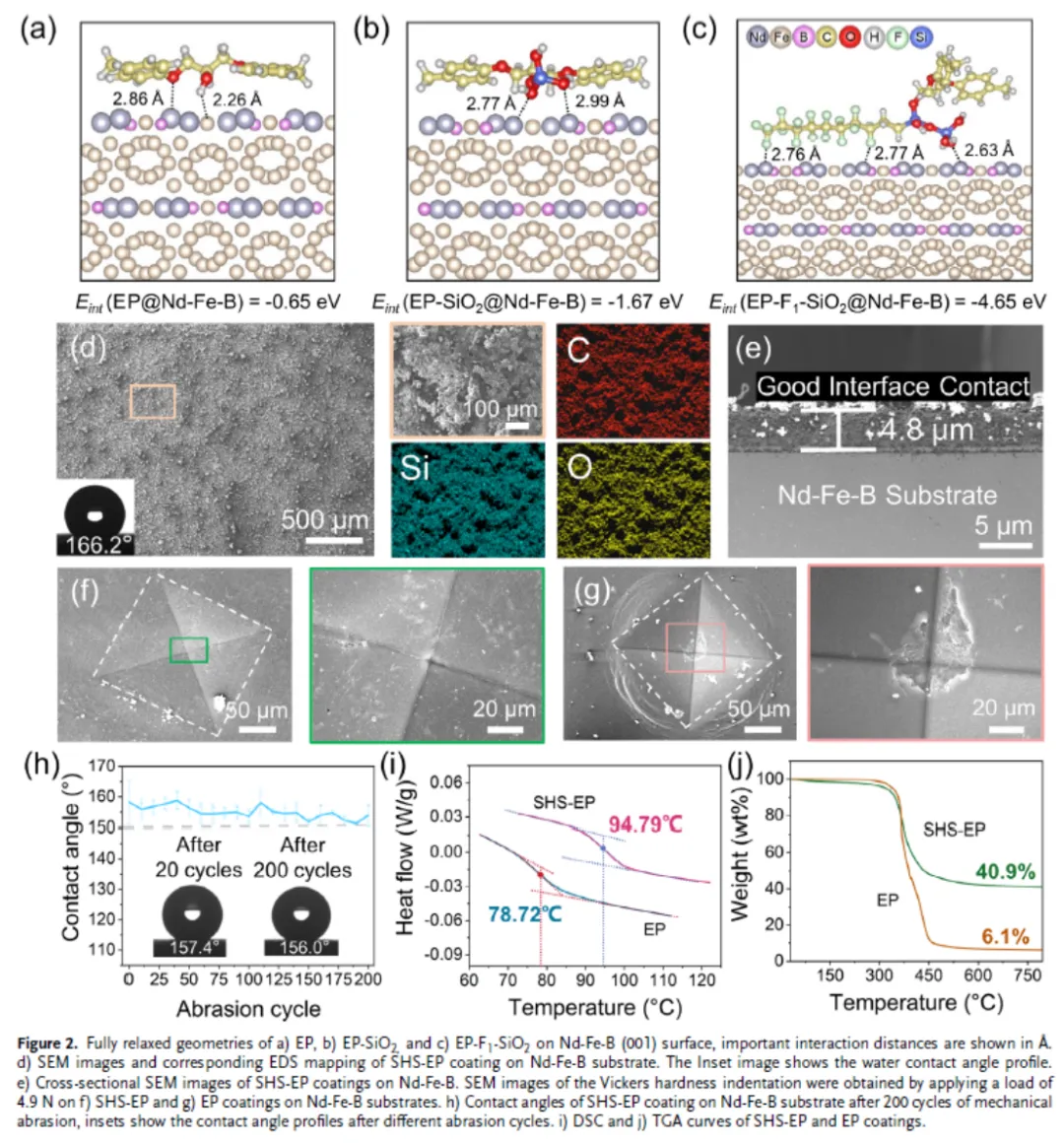

在硬度測(cè)試中，SLIPS-EP涂層的維氏硬度從EP涂層的223.78 HV提高到343.38 HV，這歸因于交聯(lián)密度的增加和二氧化硅顆粒的加入。在溫度穩(wěn)定性測(cè)試中，SLIPS-EP涂層的溫度系數(shù)從原始釹鐵硼永磁體的-0.615% °C?¹降低到-0.602% °C?¹，表明SLIPS-EP涂層在高溫下具有更好的溫度穩(wěn)定性，能夠有效保護(hù)永磁體免受熱退磁的影響。

在磁性能測(cè)試中，SLIPS-EP涂層的沉積并未影響釹鐵硼永磁體的本征磁性能，這表明該涂層在提供保護(hù)的同時(shí)，不會(huì)對(duì)永磁體的正常使用造成負(fù)面影響。

綜上，論文提出多維度設(shè)計(jì)SLIPS涂層策略，在燒結(jié)釹鐵硼永磁體表面構(gòu)筑了一種堅(jiān)固、耐用且具有自修復(fù)能力的防護(hù)涂層。該涂層不僅在多種惡劣環(huán)境下表現(xiàn)出卓越的抗腐蝕和防結(jié)冰性能，還具有良好的溫度穩(wěn)定性和機(jī)械穩(wěn)定性。這些特性使得SLIPS-EP涂層有望在海上風(fēng)電等極端環(huán)境中為燒結(jié)釹鐵硼永磁體提供長(zhǎng)效防護(hù)。

此外，該研究還通過(guò)密度泛函理論（DFT）模擬進(jìn)一步驗(yàn)證了涂層與永磁體之間的強(qiáng)共價(jià)鍵合，為涂層的優(yōu)異性能提供了理論支持?？傊?，這項(xiàng)研究為燒結(jié)釹鐵硼永磁體在極端環(huán)境中的應(yīng)用提供了一種全新的防護(hù)策略。
