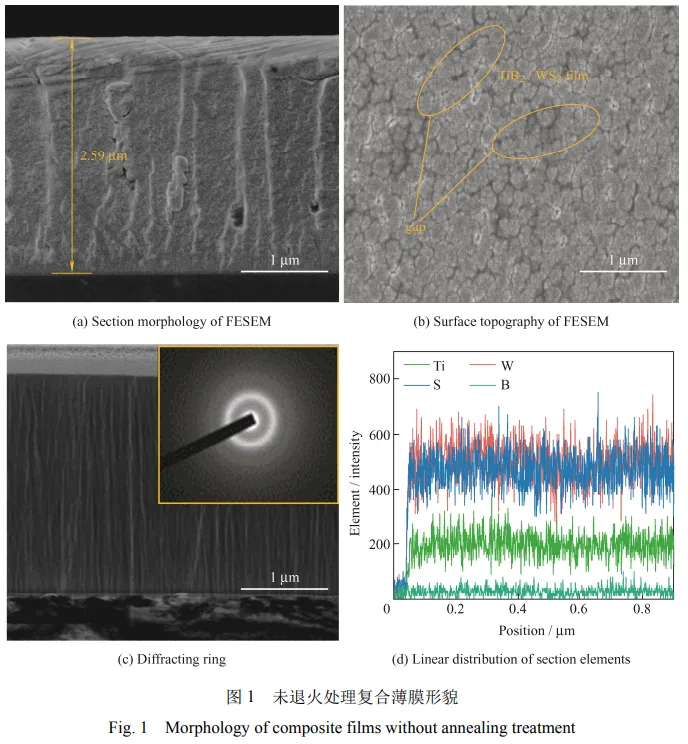

在嚴苛的航空航天工況環(huán)境下，WS₂基復合薄膜在減摩耐磨方面的結(jié)構(gòu)演變和失效規(guī)律仍須進一步探索。為擴展其在溫域上的應用范圍，中國科學院蘭州化學物理研究所固體潤滑國家重點實驗室李紅軒研究員團隊在《中國表面工程》2024年第3期發(fā)表研究論文《TiB₂/WS₂復合薄膜退火處理下的結(jié)構(gòu)演變與磨損失效分析》，采用磁控濺射技術(shù)在硅片和 718 高溫合金塊上沉積 TiB₂ / WS₂復合薄膜，分別在 200、450 和 600 ℃大氣環(huán)境下對復合薄膜進行退火處理。利用掃描電子顯微鏡、透射電鏡、X 射線衍射儀、拉曼光譜儀、納米壓痕儀和球盤高溫摩擦試驗機等分析技術(shù)對退火處理前后薄膜的組分、結(jié)構(gòu)、力學性能和摩擦磨損性能進行研究。

劉進龍，李紅軒，吉利，劉曉紅，張定軍. TiB₂/WS₂復合薄膜退火處理下的結(jié)構(gòu)演變與磨損失效分析[J]. 中國表面工程，2024，37(3)：220-231.

LIU Jinlong, LI Hongxuan, JI Li, LIU Xiaohong, ZHANG Dingjun. Structural Evolution and Friction Loss Effect Analysis of TiB₂ / WS₂ Composite Films under Annealing Treatment[J]. China Surface Engineering, 2024, 37(3): 220-231.

目前大部分研究集中在WS₂相摻雜的潤滑性能方面，關(guān)于退火處理前后復合薄膜中組分、結(jié)構(gòu)、力學性能的變化對復合薄膜摩擦磨損性能影響的研究較少?；?WS₂ 在 450 ℃會熱氧化分解嚴重影響復合薄膜的潤滑性能。因此，本文通過磁控濺射技術(shù)制備 TiB₂ 摻雜 WS₂ 復合薄膜，常溫下測試 200、450 和 600 ℃大氣退火處理后的復合薄膜，以研究不同溫度退火處理前后復合薄膜摩擦磨損失效行為。

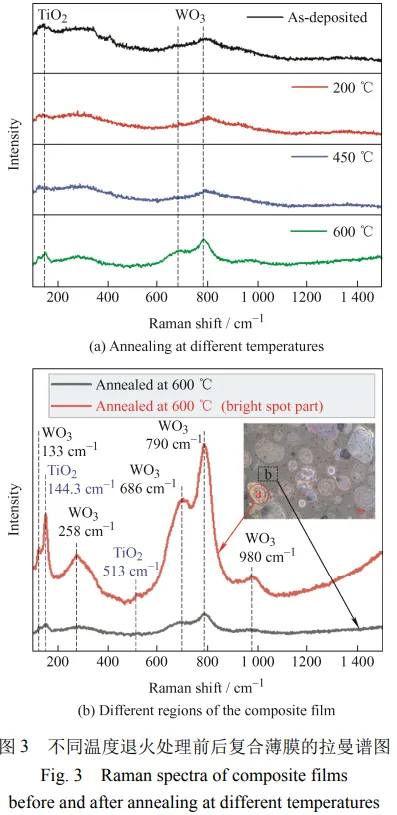

不同溫度退火處理后復合薄膜展現(xiàn)出不同的摩擦磨損特性。退火處理對復合薄膜的組分、結(jié)構(gòu)、力學性能、摩擦學性能均有影響，200 ℃退火處理增加了薄膜的致密性，提升了其力學性能，使得薄膜顯示出良好的減摩耐磨性能。

     劉進龍
