端頭腐蝕下吊索熱鑄錨黏結性能退化試驗研究

周昊，馬亞飛

引用格式：周昊,馬亞飛.端頭腐蝕下吊索熱鑄錨黏結性能退化試驗研究[J/OL].長沙理工大學學報(自然科學版),1-10[2024-09-02].https://doi.org/10.19951/j.cnki.1672-9331.20240506001.

Citation：ZHOU Hao, MA Yafei. Experimental study on bond performance degradation of suspender hot-cast anchor under the corrosion of anchorage end[J].J Changsha Univ Sci Tech (Nat Sci),,1-10[2024-09-02].https://doi.org/10.19951/j.cnki.1672-9331.20240506001.

網絡首發網址：https://kns.cnki.net/kcms2/article/abstract?v=691tpyMQYm29bG__TX1XUsjKLsnYLFQ8Q-EVgARKyl6aG6gEP9dZ52mxC_cnsdRFzBgICS4VM68SOXZsCEcFYi8HAyBysiYTLym_5gnGKQVfHqvvALuK8u4CK5s35rdQDiUo7JH5PUHh2J3rqVpsditQbyzYqBPGd19pCZOD5JRwAFxRVRv_mjZxzHilbSGOWb1sPAmMAboqYrDaHPsglI7YoKeKe707&uniplatform=NZKPT&language=CHS

摘  要：【目的】為揭示服役環境下熱鑄錨端頭腐蝕機制和損傷演化規律，明確結構尺寸參數和腐蝕時間對鋼絲/熱鑄合金界面黏結性能的影響。【方法】以單絲錨固試件為研究對象，通過通電加速腐蝕試驗，結合三維激光掃描方法研究了試件端面腐蝕形貌和黏結界面腐蝕深度概率分布特征；基于錨固試件拉拔試驗，得到了荷載-位移曲線、失效模式和黏結強度分布，分析了錨固長度、錨固角度、鋼絲直徑和腐蝕時間對試件界面黏結性能的影響，采用多元線性回歸法提出了錨固試件極限拔出荷載計算公式。【結果】距黏結界面越近，合金端面腐蝕深度越大；黏結界面處的腐蝕深度不拒絕服從正態分布，腐蝕深度的均值和標準差隨腐蝕時間增長逐漸增大；增加錨固長度、錨固角度和鋼絲直徑會增大試件的黏結強度；隨腐蝕時間增長，試件黏結強度顯著降低，最大降幅為25.04%；極限拔出荷載計算值與試驗結果吻合較好。【結論】熱鑄錨端部長期遭受腐蝕介質侵蝕后，易導致其界面黏結性能快速下降，顯著降低錨具承載能力，研究成果可為吊索熱鑄錨的結構參數和防腐設計提供理論依據。

關鍵詞：橋梁吊索；熱鑄錨具；性能退化；三維激光掃描；概率特征

熱鑄錨由低熔點鋅合金填料和平行鋼絲束高溫澆鑄而成，是大跨橋梁吊索的重要傳力構件。由于長期遭受腐蝕介質侵蝕，錨具端頭腐蝕已成為影響索承橋梁結構性能的關鍵問題之一。熱鑄錨屬于黏結型錨具，錨固段平行鋼絲束呈散狀分布，錨具主要通過鋼絲與合金填料間的黏性接觸實現索體應力傳遞，其界面黏結強度決定了熱鑄錨的整體承載能力。腐蝕會改變錨具端部應力分布，顯著降低鋼絲與合金界面黏結性能，導致結構局部甚至整體結構破壞。因此，明確吊索熱鑄錨端頭腐蝕機理及黏結性能退化規律，對保障橋梁安全運營具有重要意義。

一些學者通過加速腐蝕方法開展了黏結型錨具性能退化研究，揭示了黏結式錨具的腐蝕機制，指出腐蝕介質通過錨固填料孔隙滲透至錨桿表面，加速錨桿與錨固填料黏結界面的腐蝕開裂，降低錨具承載能力。然而，熱鑄錨為金屬澆筑，腐蝕介質難通過合金填料孔隙擴散至錨具內部，會大量堆積于錨具端部位置。受腐蝕介質長期作用，錨具端面的合金和鋼絲極易發生腐蝕溶解，降低錨具承載能力。目前，針對服役環境下熱鑄錨端頭腐蝕機制和黏結性能退化規律的研究成果較少，亟待開展端頭腐蝕下熱鑄錨黏結性能退化試驗研究。為此，本文以單絲錨固試件為研究對象，采用通電加速腐蝕方法和三維激光掃描技術，揭示了端頭腐蝕下錨固試件端部腐蝕形貌及黏結界面腐蝕演化規律；基于拉拔試驗研究了錨固長度、錨固角度、鋼絲直徑和腐蝕時間對鋼絲/熱鑄合金界面黏結性能的影響，提出了錨固試件極限拔出荷載計算公式，并結合試驗進行了驗證。圖1為試驗開展流程。本研究旨在為吊索熱鑄錨結構參數設計和防腐設計提供理論依據。

圖1  試驗開展流程

1.研究內容與意義

1.1 通電腐蝕形貌

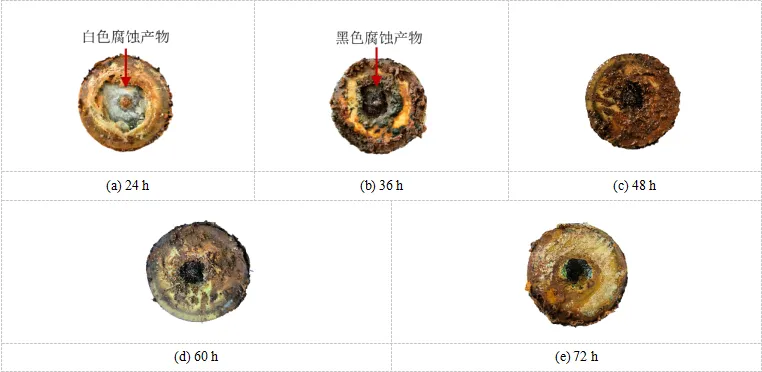

圖2  錨固試件端面腐蝕產物一般形貌

1.2 荷載位移曲線

圖3為所有工況下試件的荷載位移曲線。由圖3可知，荷載位移曲線可分為兩類。第一類是錨固長度、鋼絲直徑及腐蝕時間影響下的荷載位移曲線，存在三個階段：（1）彈性階段，荷載隨加載端位移的增加呈線性增長；（2）軟化階段，荷載達到峰值荷載的80~90%后，荷載增長速率隨加載端位移的增加而逐漸降低；（3）脫粘階段，達到峰值荷載后，荷載隨加載端位移的增加逐漸降低。

圖3  荷載位移曲線

1.3 黏結強度分布

圖4  錨固試件黏結強度分布

1.4 極限拔出荷載預測

（1）

圖5為極限拔出荷載計算公式預測值與試驗值的對比。由圖5可知，預測與試驗結果吻合較好，94.37%的預測數據點位于試驗數據±4 kN范圍內。說明本研究提出的公式能準確計算錨固試件的極限拔出荷載，這為吊索熱鑄錨具的結構參數設計和防腐設計提供了理論依據。

圖5 理論預測結果

2.結論

（1）合金端面腐蝕形貌呈坡狀，距黏結界面越近的位置，其腐蝕深度越大。在相同腐蝕時間下，黏結界面的腐蝕深度不拒絕服從正態分布，腐蝕深度的均值和標準差隨腐蝕時間的推移逐漸增大。

（2）錨具端頭腐蝕會降低鋼絲/熱鑄合金界面黏結性能，黏結強度隨腐蝕時間的增加顯著降低。腐蝕試件的黏結強度最大、最小值及上下四分位數為27.64MPa、7.15MPa、19.35MPa和9.75MPa，較未腐蝕試件分別減少了13.11%、33.86%、33.41%和41.48%。

（3）錨固長度、錨固角度和鋼絲直徑的增加會顯著增大試件的黏結強度。基于拉拔試驗結果，提出了錨固試件極限拔出荷載計算公式，公式預測結果與試驗結果吻合度較高，94.37%的預測數據點位于試驗數據±4kN范圍內。
