導讀：穩定非平衡納米晶界可以提高納米晶金屬的強度。然而，對于這些穩定晶界如何影響具有非均相界面的納米晶金屬層狀復合材料的疲勞行為，目前還缺乏深入的了解。為了在微機電系統中開發高性能的小部件，東北大學張濱教授等人制備了經過不同程度退火處理的納米晶Ni/Ni- W層狀復合材料。結果表明，在200℃退火后，Ni/Ni- W層狀復合材料的疲勞強度顯著提高，比制備的復合材料高40%，比Pt-10高40%。% Au合金的含量為17%，是目前微機電系統開關的最佳候選材料之一。疲勞強度的提高主要是由于退火引起的晶界松弛和機械引起的組織松弛。晶界弛豫通過提高GB的穩定性來提高強度，而機械誘發的結構弛豫導致三角形柱狀晶粒在疲勞加載過程中向Ni-W層粗化和擴展。因此，三角形柱狀顆粒引發的彌散應變局部化區在Ni層內進行了循環應變積累，削弱了局部損傷積累，從而進一步提高了抗疲勞性能。潛在機制的發現可能為設計在高溫下工作的微機電系統開關的高性能材料提供了一種有前途的方法。

微機電系統(MEMS)開關非常適合通信系統，是微制造技術實現的關鍵小型化部件。這些開關大多由導電金屬膜組成，該金屬膜由靜電原理驅動。MEMS開關經常受到機械振動或熱循環的影響，小型金屬部件的疲勞可靠性是長期工作穩定性的潛在問題。低電阻率和高可靠性是MEMS開關最重要的兩個性能標準，因此，金具有低電阻率和抗表面氧化性，是開關的典型導電膜材料。然而，在循環加載過程中，金的低強度會導致觸點磨損、變形和粘附，最終導致MEMS開關失效。因此，探索新型金屬材料來改善開關的機械性能是保證MEMS器件可靠性的重要目標。

Lee等人報道了貴金屬金合金的電阻率略高，同時硬度也有所提高，潛在地提高了機械強度。電沉積納米晶Ni薄膜代替昂貴的貴金屬作為MEMS器件的結構材料，具有優異的使用可靠性。此外，Ni的電阻率也不高于金，但具有與貴金屬相對應的良好經濟效益。然而，電沉積納米晶Ni的晶粒在高溫和/或機械載荷下容易發生粗化，這將導致強度急劇下降。降低晶界能量是減緩粗化過程的一種方法。這可以通過在Ni合金中添加W、Mo和Fe等元素來實現，這有助于減少溶質偏析導致粗化的熱力學驅動力。從而提高了納米顆粒的穩定性。然而，由于塑性變形的過早不穩定，這些納米晶合金不可避免地會使小型部件的力學性能惡化。

最近的研究表明，由高密度非均質層界面組成的納米級金屬層狀復合材料(LCs)，與傳統的高角度GBs組成的單片納米晶結構相比，在強度和延展性之間表現出了非凡的協同作用。通過防止疲勞裂紋的萌生和擴展，可以顯著提高納米級碳纖維的疲勞性能。這主要得益于硬層的高強度和軟層優異的變形能力。前期工作表明，Ni/Ni- W LCs在室溫下的疲勞性能明顯優于那些單片納米晶Ni。盡管如此，機械部件的永久變形通常與溫度有關。由于MEMS封裝在大約200°C或更高的溫度下進行，這將導致納米晶LCs的潛在退火松弛，并且由于懸臂梁開關的反復彎曲而導致的后續循環加載也可能導致LCs的機械誘導結構松弛。因此，納米晶碳纖維的熱穩定性和力學穩定性對其長期使用的疲勞性能至關重要。

一些研究表明，納米晶材料在低溫退火過程中非平衡邊界的松弛對硬度的提高有重要作用。低溫退火引發的GBs處的結構轉變使殘余的晶格缺陷消失，但避免了明顯的晶粒長大，從而提高了強化能力。退火后的GB能量可以通過更有序的GB結構來降低。因此，適當?shù)腉B弛豫有望提高納米結構的抗疲勞裂紋萌生能力。此外，機械誘導的結構松弛可以削弱局部循環應變，從而提高抗疲勞裂紋擴展能力。Lu等研究發現，塑性變形可以通過多重孿晶引發納米金屬的結構松弛，變形過程以部分位錯活動為主。由于GB與部分位錯的相互作用，納米晶GB可以演化為低能態，原始GB通過發射層錯被解離成兩個甚至三個GB。納米孿晶的形成可誘導GB弛豫至低能級并趨于穩定。這些退火誘導的GB弛豫和機械誘導的結構弛豫的研究表明，有必要研究退火和循環加載誘導的結構弛豫對納米晶LCs疲勞性能的聯合影響。

在本工作中，張濱教授等人制備了經過不同程度退火處理的納米晶Ni/Ni- W LCs。結果表明，在200℃下退火的Ni/Ni- W LCs具有優異的疲勞強度，與沉積態相比提高了40%，與Pt-10相比提高了17%。% Au合金(目前MEMS開關的最佳候選者之一)。此外，他們揭示了適當?shù)耐嘶鹫T導晶界弛豫和隨后的機械誘導結構弛豫在有效協調疲勞加載下LCs循環應變積累方面發揮關鍵作用的基本機制。

相關研究成果以“Achieving high fatigue endurance of nanocrystalline Ni/Ni-W layered composites through thermally and mechanically-induced relaxations”發表在Acta Materialia上。

鏈接：https://www.sciencedirect.com/science/article/abs/pii/S1359645424004427?via%3Dihub

圖1所示。(a) AD， (b) AN-200， (c) AN-300， (d) AN-400， (e) AN-500樣品的橫斷面SEM觀察。(f) AD和AN-500樣品Ni層的面內晶粒尺寸分布。

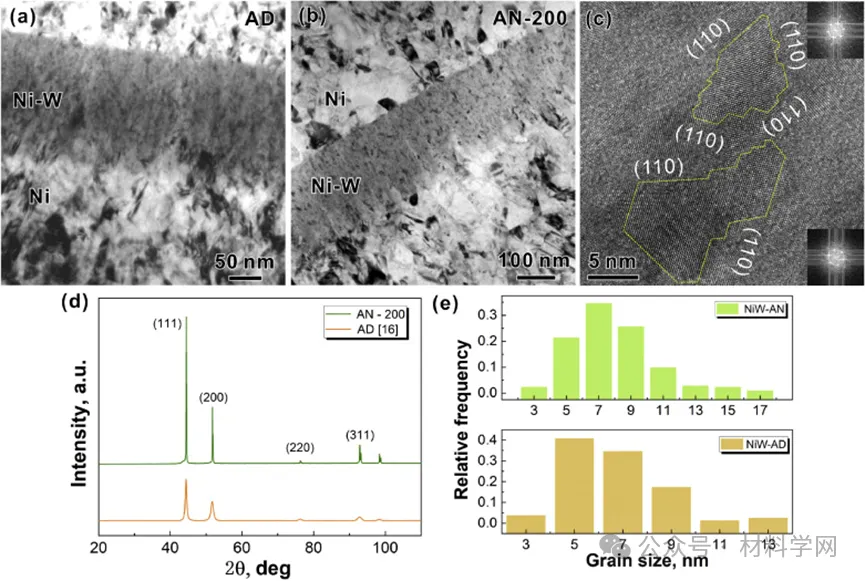

圖2所示。(a) AD和 AN-200樣品的橫截面亮場TEM圖像。(c) AN-200樣品Ni-W層中松弛的微小納米顆粒的橫截面HRTEM圖像，插圖分別為兩個顆粒的快速FFT圖。(d) AD和AN-200樣品的XRD譜圖。AD和AN-200樣品 Ni-W層的面內晶粒尺寸分布。

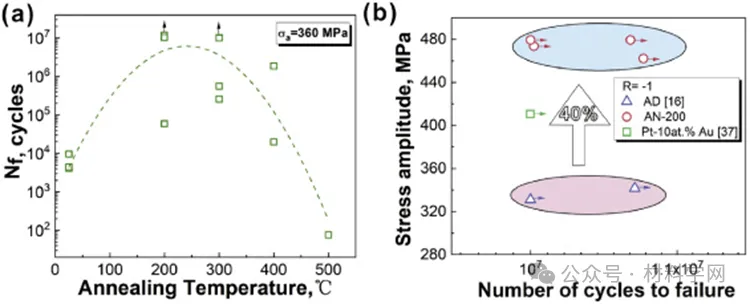

圖3所示。(a)固定應力幅σa = 360 MPa時，不同退火溫度下Ni/Ni- W LCs的循環次數與失效曲線的比較。(b)應力幅值與AD、AN-200和Pt-10的失效循環次數的關系。% Au，換算成R =?1的條件。箭頭表示運行失敗。

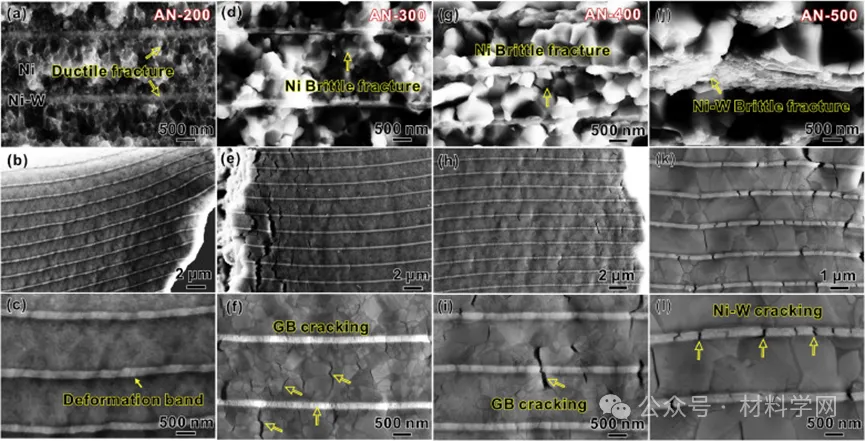

圖4所示。(a)不同退火溫度下Ni/Ni- w lc的疲勞斷口、(d)、(g)、(j)和斷面損傷形貌、(c)、(e)、(f)、(h)、(i)、(k)、(l)的SEM觀察。

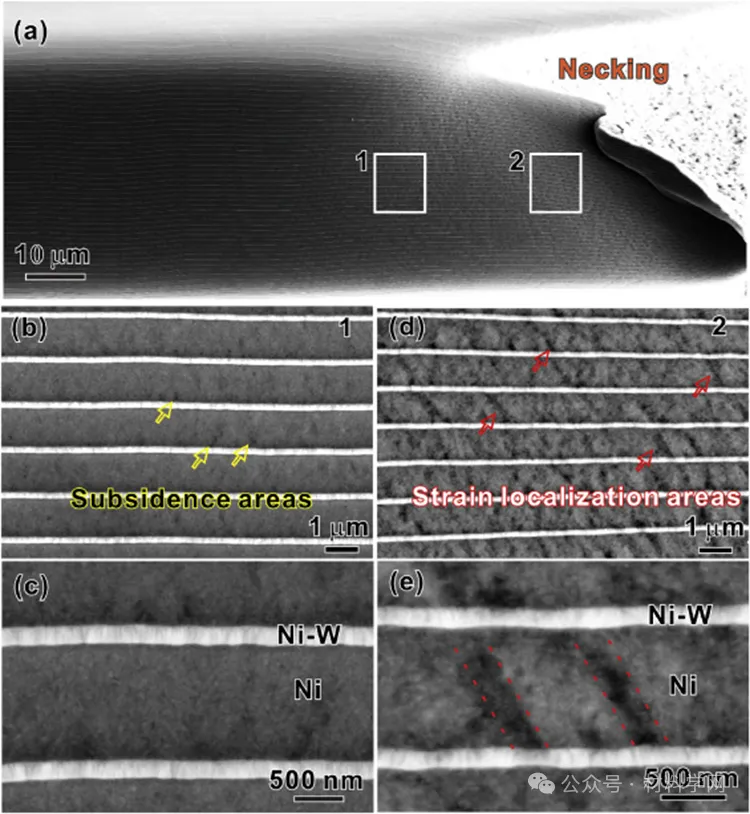

圖5所示。(a) AN-200試樣在σa = 437 MPa (R = 0.1)條件下6 × 106次循環疲勞后斷口附近變形區域的橫截面形貌及相應的、(c)區1、(d)、(e)區2變形損傷的放大觀察。

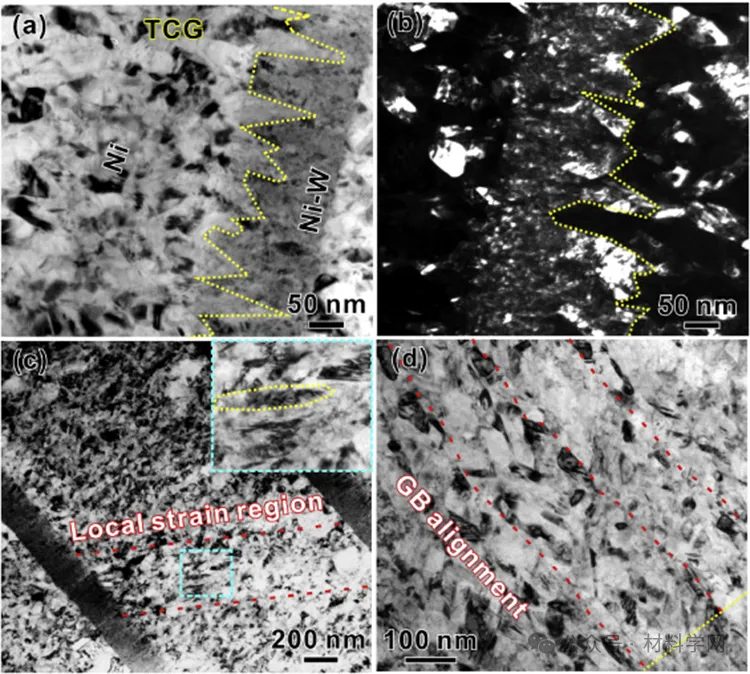

圖6所示。AN-200試樣在σa = 437 MPa (R = 0.1)下疲勞6 × 106的透射電鏡圖像。TCG形態的亮場(a)和暗場(b)分別為TEM圖像。(c)局部應變區(圖中為虛線框區域的放大圖)，(d) Ni層的GB對中。

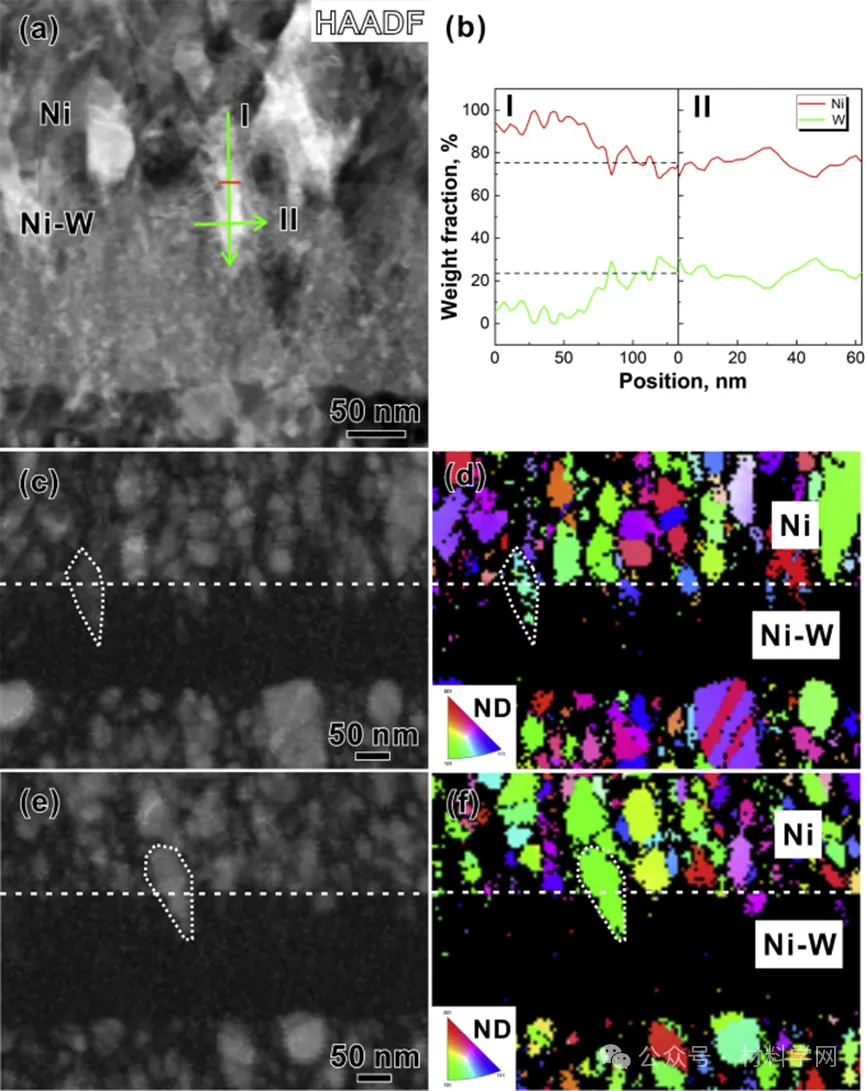

圖7所示。(a)疲勞斷裂后AN-200粗界面HAADF-STEM截面觀察。對應的Ni和W元素沿(Ⅰ)和沿(Ⅱ)TCG的EDS線掃描剖面圖。(b-f) AN-200在應力幅σa = 437 MPa (R = 0.1)條件下6 × 106疲勞斷裂后的面外TKD特征。

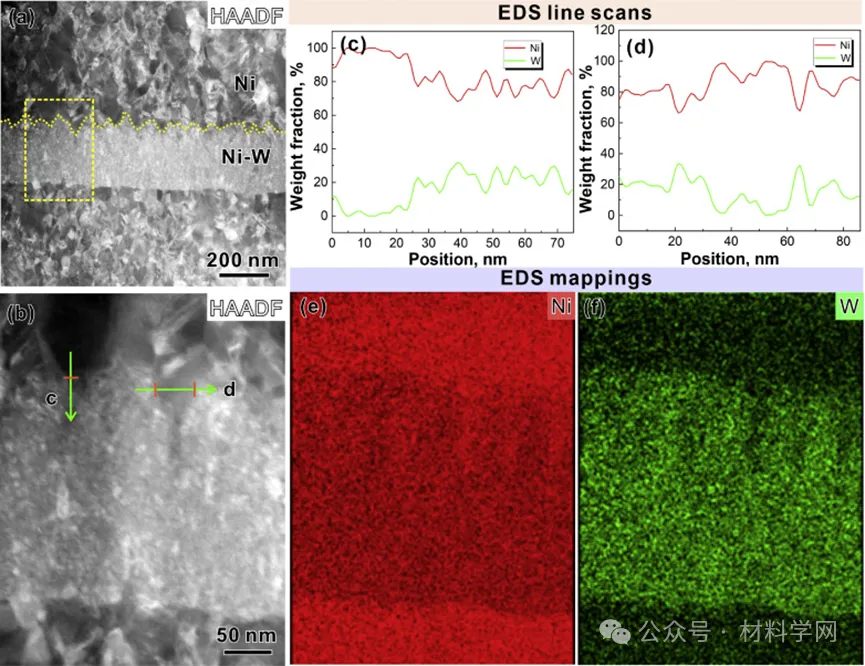

圖8所示。(a)疲勞加載前AN-200粗界面截面HAADF-STEM觀測，(b)為的高倍放大觀測。粗界面處Ni、W元素的EDS線掃描剖面圖(c-d)和EDS圖(e-f)。

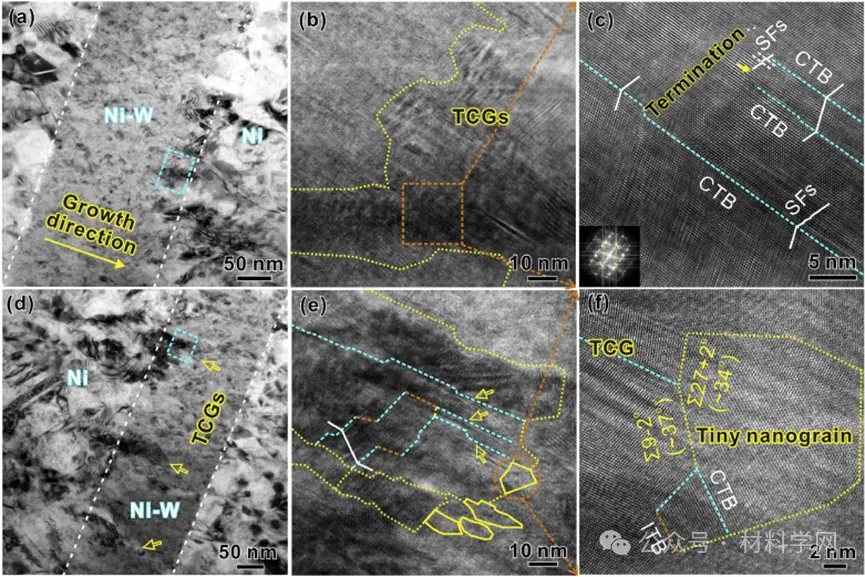

圖9所示。(a)疲勞加載前AN-200試樣粗界面處tcg的亮場TEM圖像和相應的放大觀察。(c) (b)陰影區域的HRTEM圖像，該區域包含層錯和平行于生長方向的ctb。(d) AN-200試樣在應力幅σa = 437 MPa (R = 0.1)下疲勞斷裂6 × 106后，TCGs嵌入Ni-W層的亮場TEM圖像。(e) (d)中虛線框區域TCG尖端的近距離透射電鏡觀察。(f) (e)中TCG尖端的微小Ni-W納米顆粒的相應HRTEM觀察。

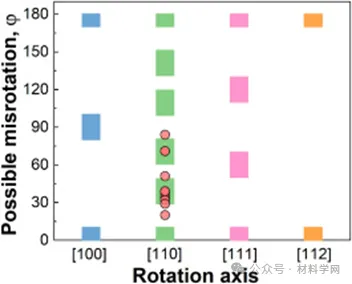

圖10所示。可能的錯取向角(φ)適合TCGs和微小的Ni-W納米顆粒在互孿機制下聚結。

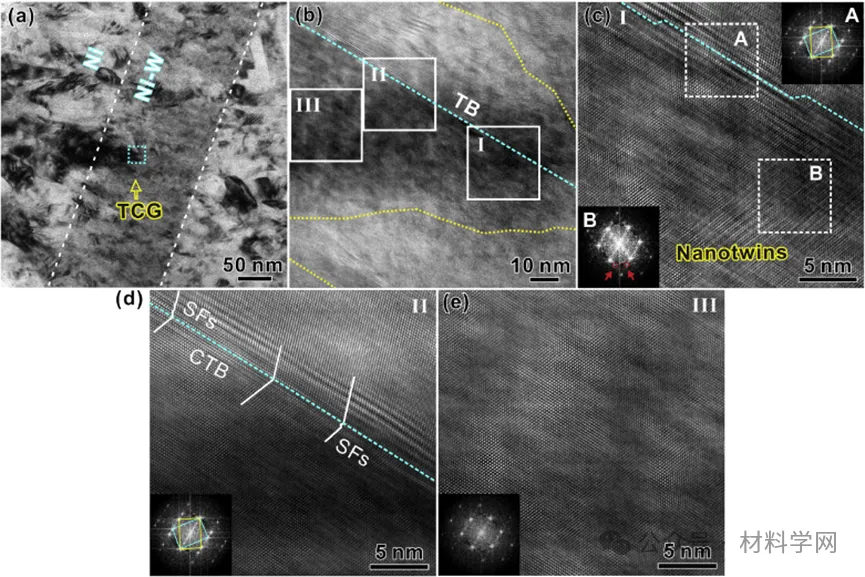

圖11所示。(a) AN-200在應力幅σa = 437 MPa (R = 0.1)下疲勞斷裂6 × 106次后的亮場透射電鏡圖像。(b)對(a)中虛線幀區域的近距離觀察。(c-e)分別為Ⅰ、Ⅱ和Ⅲ區域?qū)?yīng)的詳細HRTEM圖像。插圖是快速FFT模式。

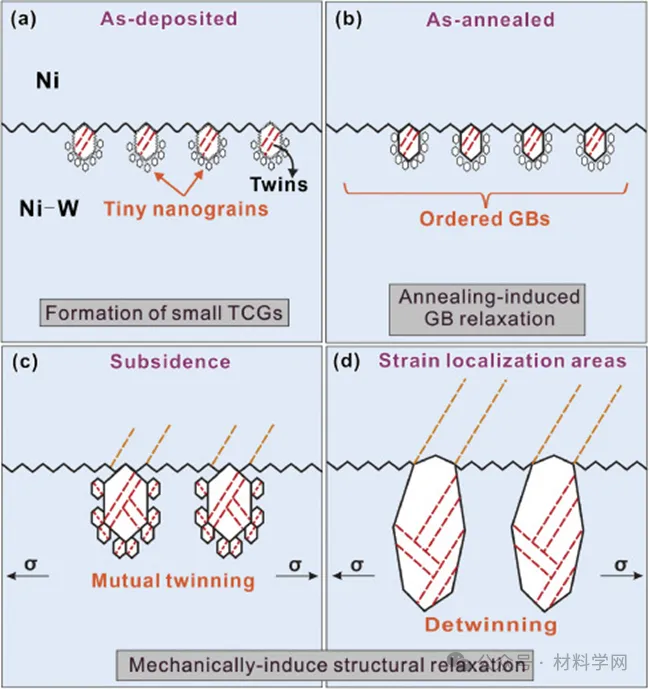

圖12所示。TCG形成機理示意圖。(a) AD樣品中細小的Ni- w TCG， (b)低溫退火誘導的GB弛豫使TCG變得有序，(c) TCG與TCG尖端微小的Ni- w納米顆粒和循環變形過程中Ni層形成的沉陷區相互孿晶生長，(d)孿晶輔助TCG生長并形成應變局部化區。

對層狀Ni/Ni- W納米復合材料在不同退火溫度下的疲勞性能進行了研究，探討了退火誘導疲勞耐久性提高的機理。得出以下結論:

（1) 退火誘導的GB弛豫和機械驅動的結構弛豫表現出最佳的疲勞耐久性。在循環變形過程中，TCGs變長變粗，有利于Ni層多個沉陷區和應變局部化區域的形成，削弱了單個致命應變局部化區域的形成。

（2）在疲勞加載過程中，以柱狀Ni-W納米晶粒為特征的TCG可以與TCG尖端的微小Ni-W納米晶粒相互孿晶，向Ni-W層擴展。

（3）在疲勞載荷作用下，TCGs中以孿生和去孿生為特征的機械誘導結構松弛過程進行了一定的循環應變積累，從而進一步提高了其抗疲勞能力。
