天然氣作為清潔能源越來越受到青睞，液化天然氣（LNG）正以每年約12%的比例高速增長，成為全球增長最迅猛的能源之一。近年來，中國LNG接收站項目得到了飛速的發展，隨著眾多LNG接收站的投運，接收站內LNG管道保冷系統的腐蝕問題日益嚴重。

LNG深冷（-165 ℃）保溫的最終目的是防止管線內超低溫的LNG冷量向外擴散，并且防止周圍環境的熱量進入到管線內部，保證LNG始終以純液態的形式運輸；同時防止LNG溫度升高到露點以上而導致重新氣化，使管道內LNG體積突然增大而造成危險。

由于LNG接收站特殊的功能（接卸LNG運輸船），致使LNG接收站站址分布在中國沿海地區。在海洋大氣環境的長期侵蝕下，LNG接收站低溫管道保冷系統腐蝕嚴重，保冷結構老化、破損現象日益突出，管道保冷效果降低，管道漏冷問題日益嚴重。

基于上述LNG接收站在生產運行中面臨的LNG管道保冷系統不同程度的漏冷失效問題，對低溫管道保冷系統進行修復，特別是在不停產情況下實現在線修復顯得尤為重要與迫切。

LNG 管道保冷系統的腐蝕現狀

投入運營多年的LNG接收站低溫管道保冷系統均有不同程度的損壞，如圖1和圖2所示，主要體現在：

1 部分保冷層內部長期積聚水或冰，保冷材料長期處于潮濕條件下，加速了保冷材料的老化、腐蝕，導致保冷材料的導熱系數劇增，保溫性能下降；

2 保冷材料內部含有的氯離子在潮濕條件下腐蝕管線，嚴重威脅管線的整體生產運行；

3 管道保冷層失效，最外層金屬保護層外壁長期凝水，凝結水不斷地滴落到鋼構架和基面，局部鋼構架已經出現了層狀腐蝕，廠區管廊架的腐蝕對支撐管廊的安全性產生較大的影響；

4 LNG管線保冷層失效，管道保冷金屬保護層外壁長期凝水，導致金屬保護層的外部出現綠色苔蘚，不僅影響外觀質量，同時也會進一步加速腐蝕金屬保護層。

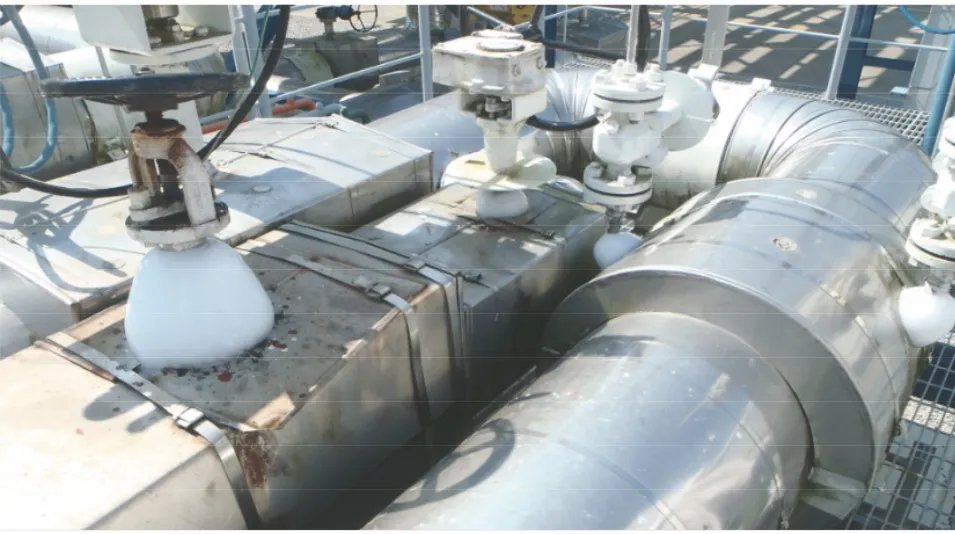

圖1 LNG接收站現場LNG低溫管道保冷系統局部破損導致漏冷、結冰現象

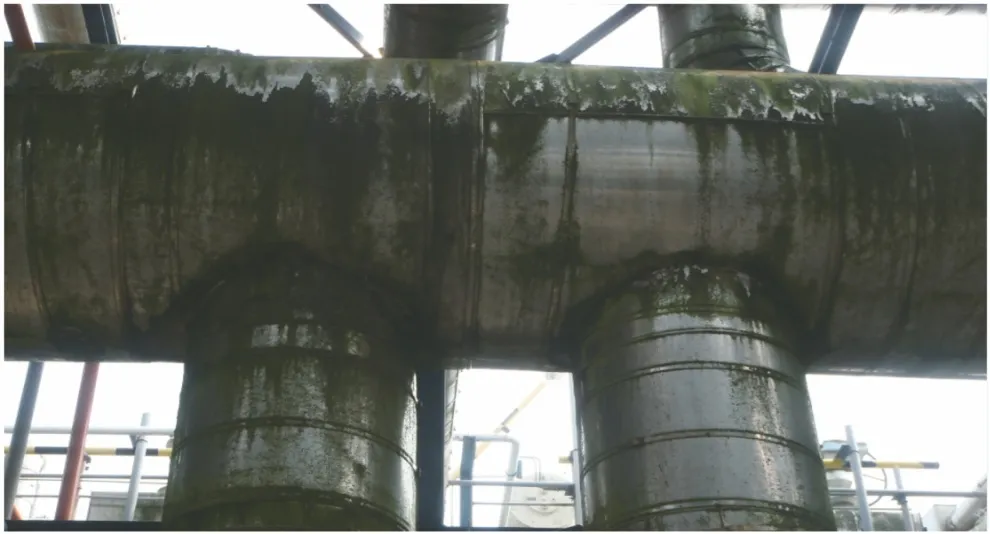

圖2 LNG接收站現場LNG低溫管道保冷系統受環境腐蝕導致的保冷失效

低溫管道保冷系統結冰、滴水、長苔蘚的現象，既增加了能耗，又加重管線本體及管線支撐鋼結構的腐蝕，這是低溫管道保冷系統失效導致的，需要對低溫管道保冷系統進行更換修復，一次性解決安全隱患。

目前，解決LNG管道結冰等現象常用的方法有采用抹布簡單地擦拭，或者采用有機溶劑（如無水乙醇等）對管道表面進行澆注或擦拭，但是存在諸多缺點，如抹布擦拭效果差，管道表面固結的冰粒無法擦除；有機溶劑揮發，對人體有傷害；易燃、存在安全隱患；有機溶劑價格昂貴，不適用于大段管道的保冷結構。

LNG管道保冷系統在線修復技術國內外現狀

國內外關于LNG管線保冷系統在線修復技術的相關介紹較少。阿拉伯聯合酋長國的阿布達比天然氣液化有限公司在2000年國際石油博覽會上提出了運行條件下的LNG裝置保冷結構的替換更新，并具體介紹了該技術的操作可行性、安全性、環保性等內容，被認為是LNG裝置保冷材料在線修復和替換的專利技術在中東地區的大規模應用。

挪威的MGI Thermo公司在“停車”條件下進行了液化儲罐和管路絕熱系統修復，更新了工程應用嘗試，但具體修復后的效果未見相關報道。

國內部分保冷施工單位針對LNG管路小范圍的保冷結構進行了更新修復技術嘗試，但沒有系統的技術類介紹，也未形成成套的具備工程借鑒意義的技術。

針對國內很多已投入運營的LNG接收站低溫管道保冷系統均有不同程度損壞的現狀，對低溫管道保冷系統進行科學的診斷評估，在現有基礎上對保冷結構進行修復，特別是實現在LNG管道運行不停產情況下的在線修復技術顯得尤為關鍵。

通過LNG管道保冷系統在線修復技術的實施，首先能夠提高整個管路的輸送效率、降低能耗、減少冷量損失和LNG揮發氣（BOG）損耗，符合節能環保要求，又避免了管線停車造成的經濟損失。

其次，LNG管道保冷系統在線修復技術屬于技術創新，國內外相關報道較少，亦是首次在國內的LNG相關行業提出，具有很好的研究價值和意義。

再次，低溫管道保冷層老化、失效是LNG行業普遍存在的問題，如果LNG管道保冷系統在線修復技術能順利實施并有較好的保溫效果，具有較大的市場推廣應用前景，并能帶來巨大的經濟效益和社會效益。

LNG管道保冷系統在線修復風險

實現LNG管道保冷系統的在線修復，即在LNG低溫管道不停輸情況下，對LNG低溫管道保冷系統進行快速替換，整個過程中，尤其是在對LNG管道保冷系統進行拆除的過程中，LNG低溫管道與外界大氣存在強烈的對流熱交換，低溫管道內的LNG吸熱迅速汽化，管內壓力急劇升高，存在較大的安全風險。

在拆除保冷系統的同時，由于LNG低溫管道外表面溫度達-150~-160 ℃甚至更低，深冷條件下周圍水蒸氣會迅速冷凝，并附著在LNG低溫管道外表面結霜、結冰，如果處理不及時，更換后的保冷材料無法與LNG低溫管道外表面緊密貼合，會大大降低LNG低溫管道的保冷效果，甚至?xí)?dǎo)致更換后的保冷系統的保冷效果較更換前不增反降。

同時，LNG低溫管道保冷系統的拆除與安裝過程對施工操作人員也提出高要求，不僅要求更換過程中的每道工序銜接有序，而且要避免人員凍傷，挑戰較大。

LNG管道保冷系統在線修復工具研發

1 結構設計

實現LNG管道在保冷系統更換過程中不結霜、盡可能的降低低溫管道與外界環境的換熱量是成功實施LNG管道保冷系統在線修復、規避修復過程中潛在風險的關鍵。

針對LNG低溫管道外形及運行維護特點，設計了LNG低溫管道保冷系統在線修復專用工具。該工具通過與低溫氮?dú)庠催B通，使用氣化后的液氮通過工具設置的吹掃孔對LNG低溫管道進行低溫保冷，形成一個特定區域的低溫環境，將LNG低溫管道漏冷量降至最低。LNG低溫管道保冷系統在線修復工具為270°的圓弧結構，并根據現場作業需求進行了針對性吹掃管道圓周所需吹掃頭數量設計。根據設計參數進行3D建模，如圖3所示。

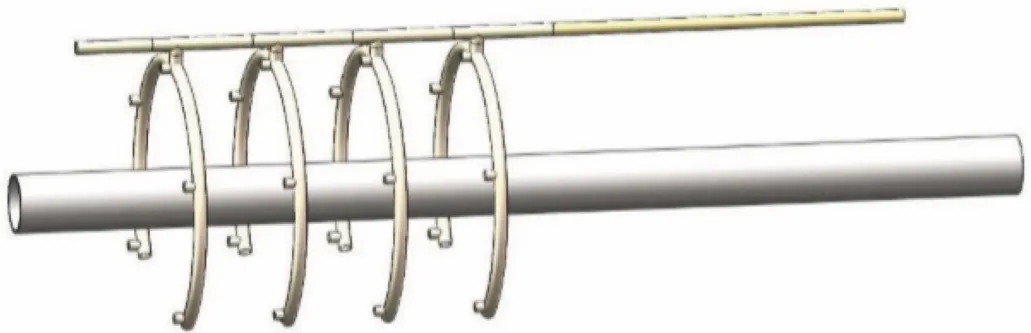

圖3 LNG低溫管道保冷系統在線修復工具3D模型

LNG低溫管道保冷系統在線修復工具設計過程中，考慮到LNG低溫管道規格（DN50～1200 mm管徑系列）跨度較大，如果為每個管徑單獨設計一套修復工具，不僅是一個復雜的系統工程，而且也不便于工程采購、存儲。

經過現場需求調研，實現了修復工具的系列化，參考GB/T 4437.1-2015《鋁及鋁合金熱擠壓管 第1部分：無縫圓管》，修復工具配件全采用輕質鋁管設計，使得除霜更易操作。經過多次參數優化，修復工具系列化參數設計如表1所示。

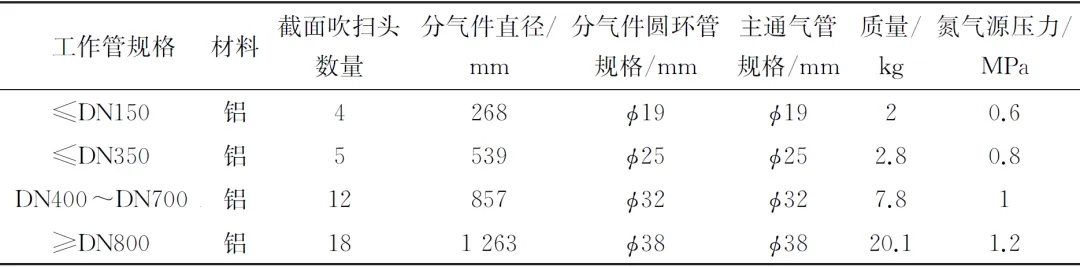

表1 LNG低溫管道保冷系統在線修復工具系列化參數匯總

2 工程應用

通過對LNG低溫管道保冷系統在線修復工具進行參數設計，并委托具備加工資質的廠家對修復工具進行加工（以某LNG接收站現場88.5 mm槽車返回管線的部分管段作為試驗管段，故修復工具設計尺寸選取≤DN150 mm），為了方便修復工具更好地覆蓋低溫管道，將該修復工具設計成270°圓弧結構，根據吹掃參數計算吹掃管道圓周所需的吹掃頭數量。該工具共有4個圓弧形吹掃截面，每兩個截面間隔200 mm，每個圓弧截面上設置5個吹掃頭，4個圓弧吹掃截面根據需要自由組合成3個截面、2個截面、1個截面單獨使用。

為了更好地測試該首創LNG低溫管道保冷系統在線修復工具的性能，在LNG低溫管道保冷系統修復前，對待修復LNG低溫管段現有保冷系統的保冷效果進行測試評價，評價方法依據標準GB/T 8174-2008《設備及管道絕熱效果的測試與評價》中表面溫度法相關規定。采用觸點測溫儀測試待修復管段及附件保冷系統外表面溫度；采用溫濕度儀測試環境溫度及濕度；采用風速儀測試環境風速；依據標準GB/T 17357-2008《設備及管道絕熱層表面熱損失現場測定 熱流計法國家標準技術規范電子版》中熱流密度法相關規定，采用熱流密度儀測試保冷管道表面熱流密度；采用紅外熱像儀測試表面溫度分布狀況，并搜集管段內部介質運行參數（介質溫度、流量、壓力等），計算分析保冷結構的保冷效果，并通過現場的運行管道保冷狀況進行檢測評估。

在某LNG接收站現場88.5 mm槽車返回管線（共計約30 m）進行保冷系統在線修復工程應用，該段管道包括管托、三通、豎直管道、彎頭等特殊管件（見圖4），施工過程中借助LNG低溫管道保冷系統在線修復工具有效地去除了LNG低溫管道表面的冰霜（見圖5），并在施工前后對該管段保冷效果進行檢測評估。

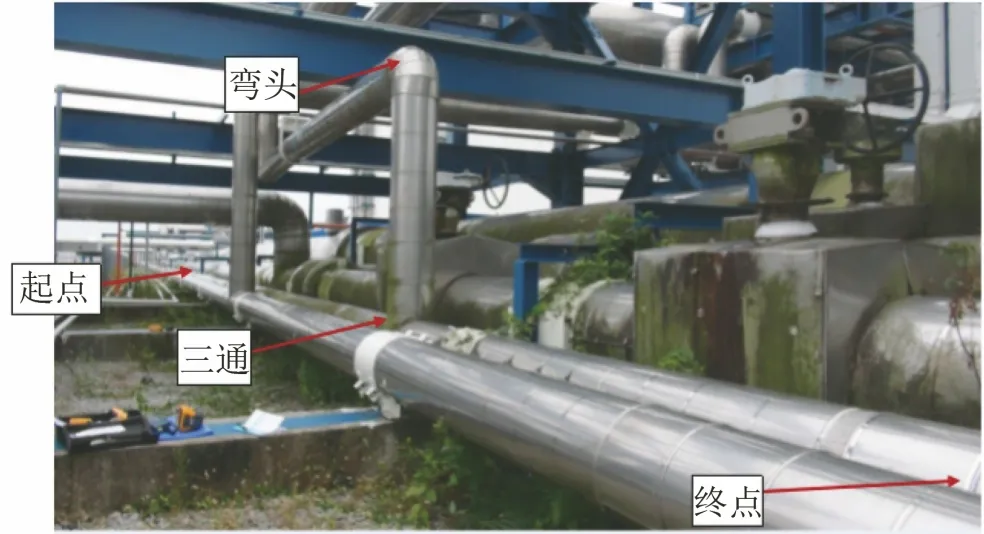

圖4 某LNG接收站現場88.5 mm槽車返回管線保冷系統

圖5 現場修復過程中LNG低溫管道保冷系統表面冰霜情況

效果 ● 評價

為了驗證開發的LNG低溫管道保冷系統在線修復工具對LNG接收站現場LNG低溫管道的修復效果，通過修復管段保冷材料在修復前后保冷效果的測試參數對比分析，驗證了低溫管道保冷系統在線修復的工程應用效果。

LNG低溫管道保冷系統經修復穩定運行一周后，分別對修復管段的保冷效果進行測試評價，分析計算修復后保冷系統的保冷效果，與修復前的保冷系統保冷效果進行對比，修復后保冷系統既能滿足防結霜要求，又能滿足最大允許冷損失要求，與修復前的保冷效果相比（見表2）有明顯的改善。

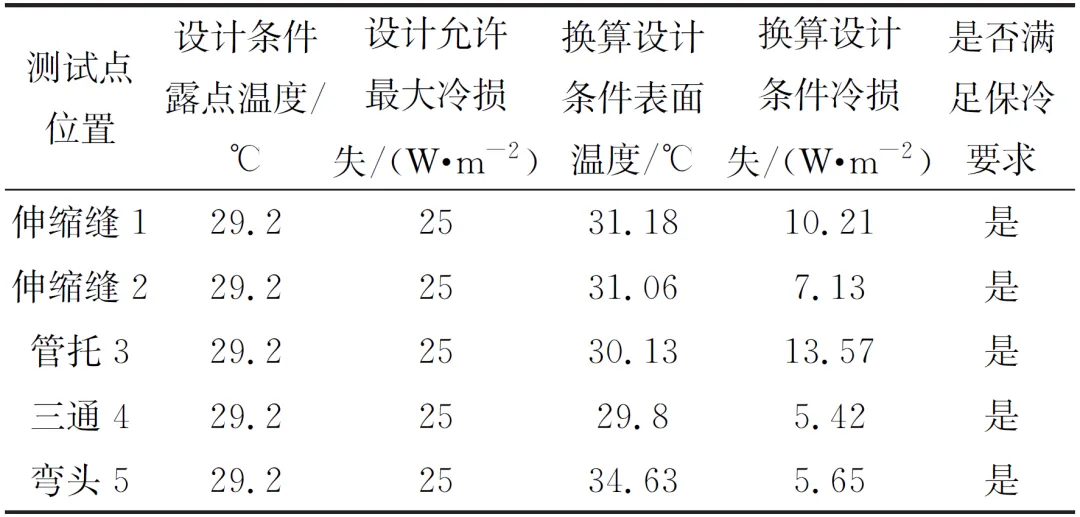

表2 一周后修復管段的保冷效果測試結果

1 修復前保冷系統外表面腐蝕、長苔蘚、滴水情況嚴重，部分管段金屬外保護層開裂，修復后系統運行一周，保冷系統外表面無凝霜、滴水現象。

2 修復前對保冷系統進行測試，管道外表面溫度較低，換算成設計條件的表面溫度后，不滿足防結霜要求，冷損失嚴重，遠超過設計允許最大冷損失要求，修復后滿足防結霜要求，不存在漏冷現象。

3 對比抹布擦拭清除LNG低溫管道外壁冰霜與專用工具吹掃冰霜的效果可知，LNG低溫管道表面的冰霜無法用抹布完全擦掉，不能達到除冰霜效果，在線修復工具可實現持續吹掃，可以吹化管道表面冰霜，效果較好。

4 在線修復工具清除冰霜過程中，吹掃初始LNG低溫管道表面迅速凝結白霜，借助修復工具持續吹掃管道表面4~5 min后冰霜完全去除，光滑的LNG管道表面保持1 min內不結霜，為更換新的保冷系統提供了充足的時間。

通過對現場在役LNG低溫管道保冷系統在線修復進行工程化應用測試，測試中在線修復工具有效地除去了LNG低溫管道表面的冰霜，無結霜或結露現象，新的保冷結構安裝后，保冷效果較修復前（見圖6）明顯提高，表明LNG管道保冷系統在線修復設備研制取得成功。

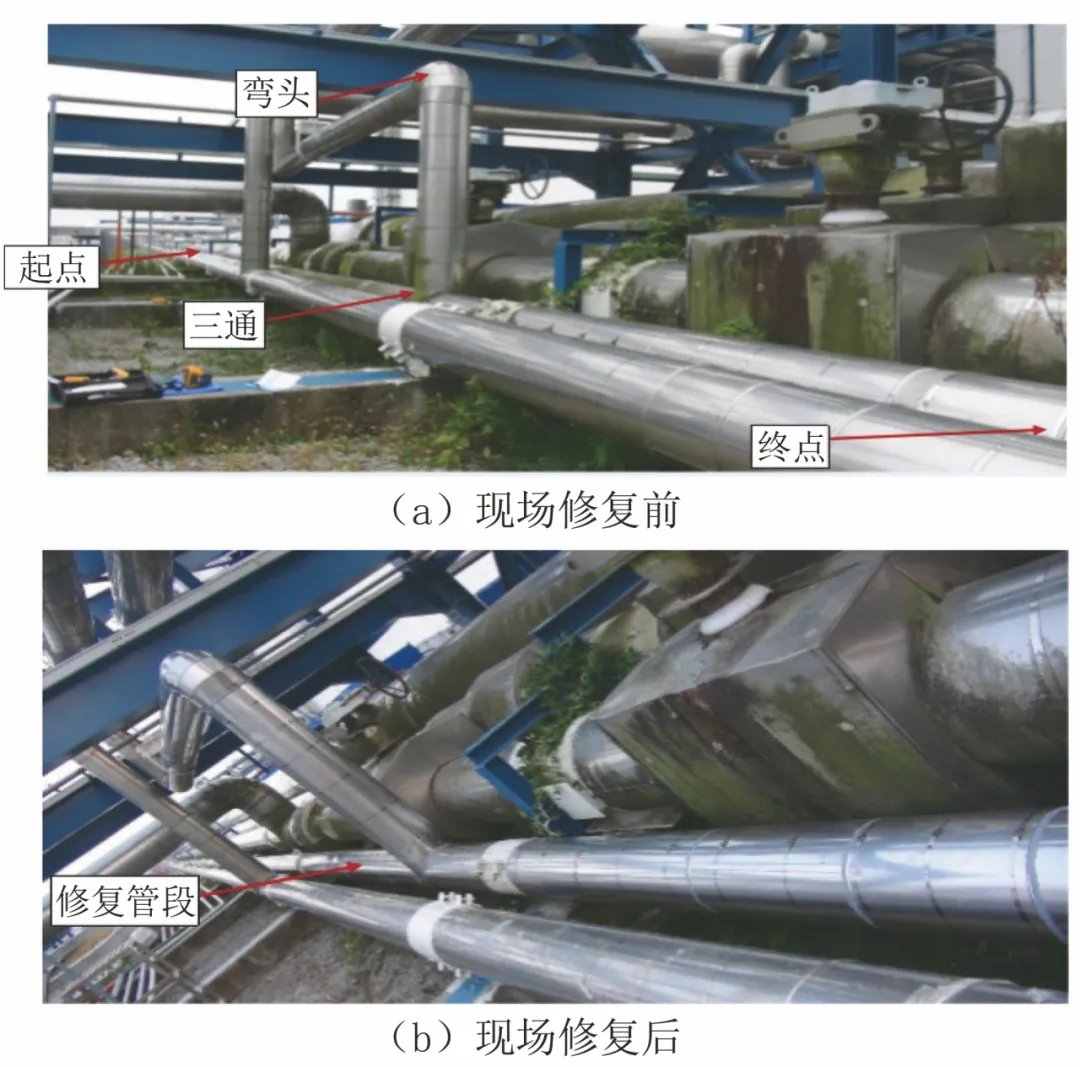

圖6 LNG低溫管道保冷系統表面情況

通過“LNG管道保冷結構在線修復專用吹掃系統”專用設備的研發，實現了LNG管道保冷系統在線修復過程中LNG管道外壁“零結霜”，且更換后的保冷系統與LNG管道密切貼合、保冷材料與LNG管道外壁間無水汽殘留的既定目標。

結束語

基于國內已建液化天然氣接收站遇到的LNG管道保冷系統腐蝕問題，分析了保冷系統發生腐蝕的原因，并提出LNG管道保冷系統不停輸在線修復措施，通過LNG低溫管道保冷系統在線修復工具的開發，實現了LNG低溫管道保冷系統在線修復過程中“零危害、零結霜”的指標，且經現場長時間監測，更換后的保冷系統管道運行狀態良好，保冷系統外表面不再有凝結水覆蓋，證明保冷系統保冷性能良好，實現了LNG管道保冷系統的高效運行，為LNG接收站低溫運行設備設施的腐蝕防護提供借鑒。
