利用海水替代淡水進行電解制氫被認為是一種經濟、可持續的技術，對實現國家“碳達峰碳中和”的戰略目標具有重要意義。目前，海水電解仍然存在著陽極穩定性差的問題，制約了其進一步的發展。研究人員發現海水中高濃度的Cl^-會造成陽極的嚴重腐蝕，導致電極快速失效。因此，人們設計了許多具有抗Cl^-腐蝕層的催化劑來提高的鎳基陽極的穩定性。然而，這些耐Cl^-腐蝕的陽極在堿性海水中測試的穩定性明顯短于堿性模擬海水（0.5 M NaCl）。因此，探明海水中其他化學成分對陽極穩定性的不利影響對于提升陽極壽命、實現海水電解的工業化應用至關重要。

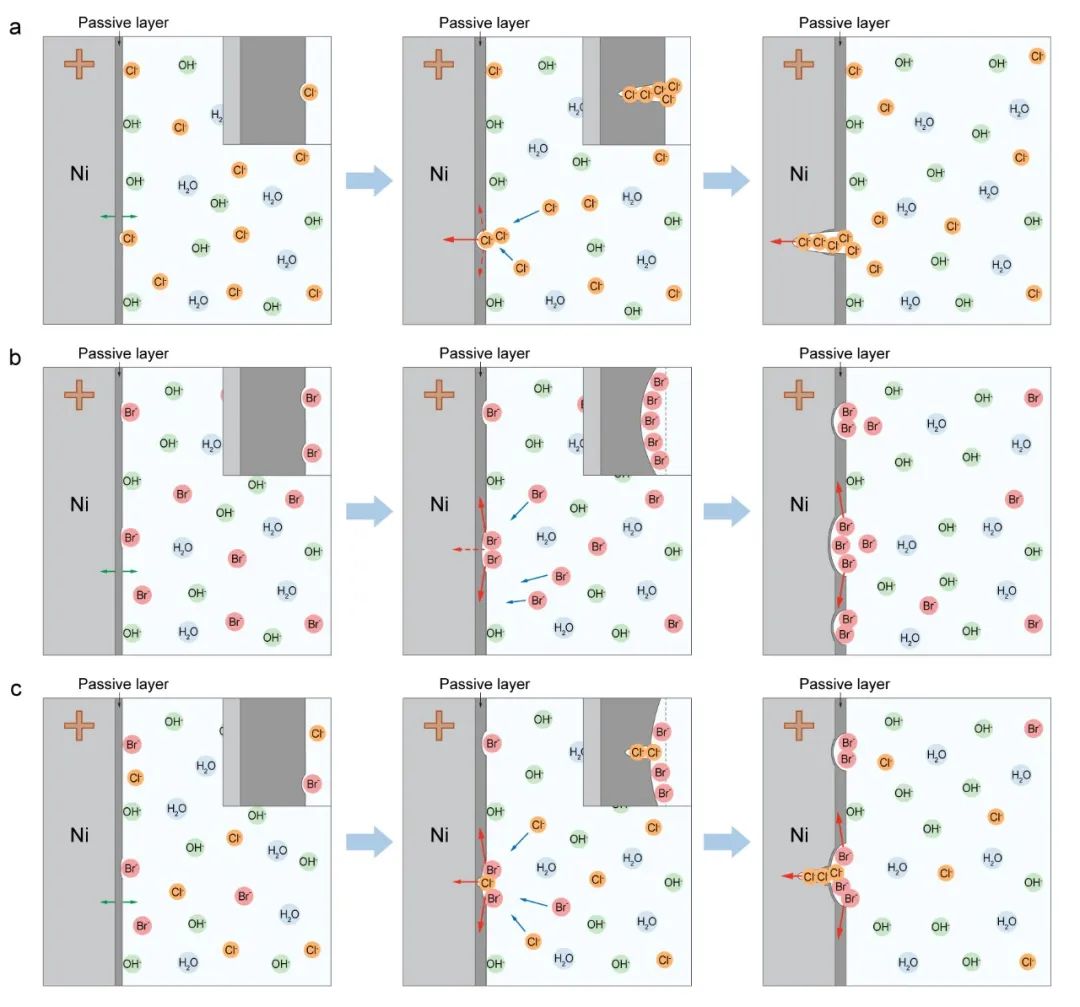

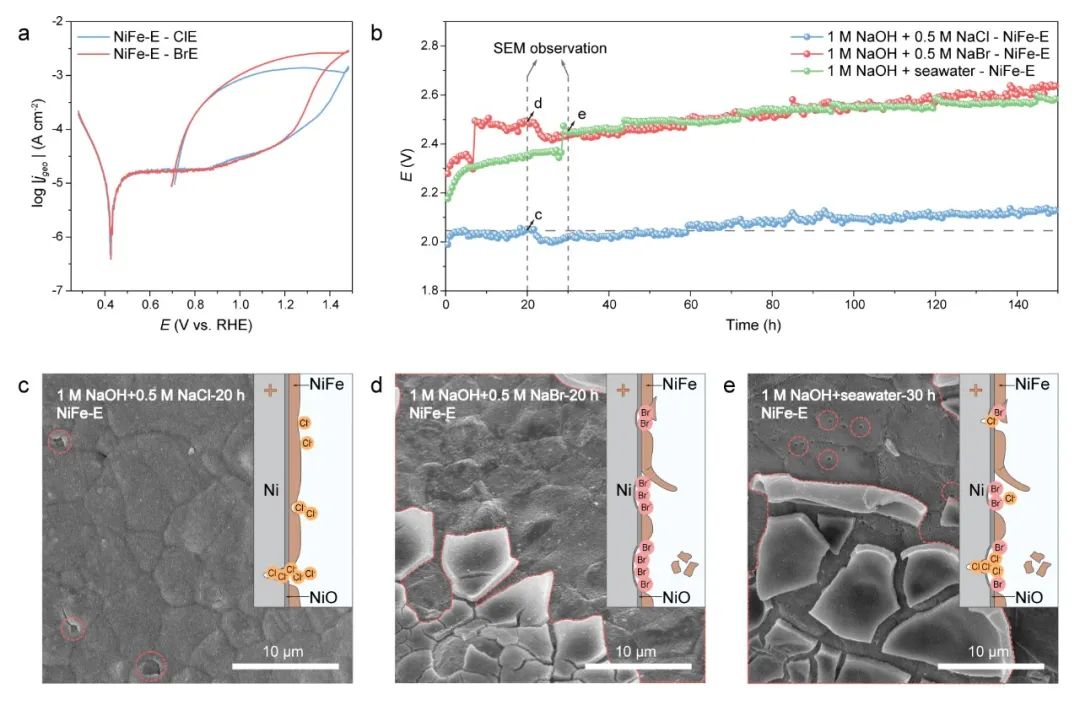

近期，中國科學院寧波材料技術與工程研究所氫能實驗室陸之毅研究員帶領的電化學環境催化團隊與中國科學院海洋新材料與應用技術重點實驗室汪愛英研究員帶領的碳基薄膜與涂層技術團隊合作，基于前期對海水電解陽極穩定性的研究（Research 2020, 2020, 2872141; Angew. Chem. Int. Edit. 2021, 60, 22740），在海水電解陽極腐蝕機理研究方面取得了新的進展。該團隊發現除了Cl^-以外，海水中的Br^-對鎳基陽極的危害更大。本研究工作中，研究人員利用循環極化曲線發現鎳基底在含Br^-溶液中的耐腐蝕性比含Cl^-溶液的差，且在含Br^-溶液中的腐蝕速率更快。進一步的電化學原位表征發現Cl^-會造成基底的局部腐蝕，形成窄而深的凹坑，而Br^-則會大面積腐蝕，形成淺而寬的凹坑。深入的機理分析表明，Cl^-有更低的擴散勢壘，更容易擴散進入基底鈍化層進行腐蝕，而Br^-與鈍化層反應的自由能更低，傾向于多位點快速腐蝕。此外，對于表面含有催化劑（如NiFe-LDH）的鎳基電極，Br^-會導致催化劑層大面積剝落，從而導致性能迅速下降。

該項研究成果表明，除了抗Cl^-腐蝕外，設計抗Br^-腐蝕陽極對于海水電解的實際應用更為重要。
