<i id="p68vv"><noscript id="p68vv"></noscript></i>
    <track id="p68vv"></track>

      <video id="p68vv"></video>
    <track id="p68vv"></track>
    <u id="p68vv"><bdo id="p68vv"></bdo></u>

  1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
    <code id="p68vv"></code>
      <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
  2. 西工大《Acta Materialia》: 快淬難熔Nb-Ni合金的動(dòng)力學(xué)行為!
    2022-08-17 13:38:47 作者: 材料科學(xué)與工程 來(lái)源: 材料科學(xué)與工程 分享至:

     合金材料的微觀結(jié)構(gòu)和相演化過(guò)程,尤其是液固轉(zhuǎn)變行為,是材料科學(xué)和凝聚態(tài)物理研究領(lǐng)域的前沿問(wèn)題之一。過(guò)冷熔體液相和固相的吉布斯自由能差決定了相演化過(guò)程,多相合金熔體過(guò)冷度增大時(shí)會(huì)發(fā)生不同固相間的競(jìng)爭(zhēng)形核,顯著影響材料的組織和性能產(chǎn)生。研究多相合金在不同過(guò)冷度下的形核機(jī)制對(duì)調(diào)控合金組織和提高性能具有重要意義。包晶合金作為典型的多相合金,因其廣泛的應(yīng)用前景而備受關(guān)注。包晶相在最終凝固組織中產(chǎn)生單一且性能優(yōu)良的包晶相,但目前研究主要集中在液相線溫度與包晶溫度之間的較窄溫度區(qū)間的包晶系,因此關(guān)于高液相線溫度的難熔合金的凝固過(guò)程是當(dāng)前研究領(lǐng)域面臨的重大挑戰(zhàn)。


    來(lái)自西北工業(yè)大學(xué)的王海鵬教授團(tuán)隊(duì)結(jié)合分子動(dòng)力學(xué)模擬和經(jīng)典形核理論研究了Nb-Ni包晶合金凝固過(guò)程中的動(dòng)力學(xué)行為。他們發(fā)現(xiàn)通過(guò)控制冷卻速率,Nb-Ni合金表現(xiàn)出不同的凝固路徑,形成不同的組織和組成相,進(jìn)而可以利用經(jīng)典形核理論和時(shí)間-溫度等效圖預(yù)測(cè)Nb-Ni合金非晶相的臨界速率。相關(guān)論文以題為“A kinetic transition from peritectic crystallization to amorphous solidification of rapidly quenched refractory Nb-Ni alloy”發(fā)表在Acta Materialia上。

    論文鏈接:

    https://www.sciencedirect.com/science/article/pii/S1359645422005080



    圖1. 不同冷卻速率下NbNi合金的凝固行為: a) x射線衍射圖;  b) V = 10 m/s,鑄錠組織; 絲帶組織c) V = 10 m/s; d) V = 20 m/s; d) V = 48 m/s。

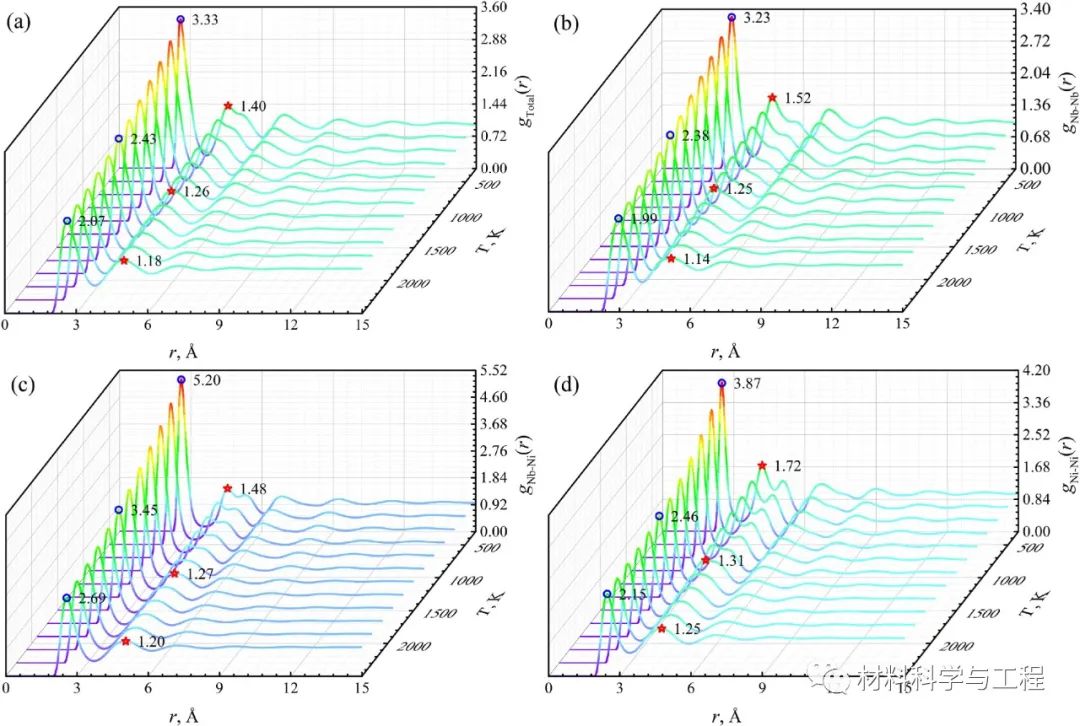

    圖2. 不同溫度下NbNi合金對(duì)分布函數(shù): a)總對(duì)分布函數(shù); (b-d) Nb-Nb, Nb-Ni和Ni-Ni偏對(duì)分布函數(shù)。

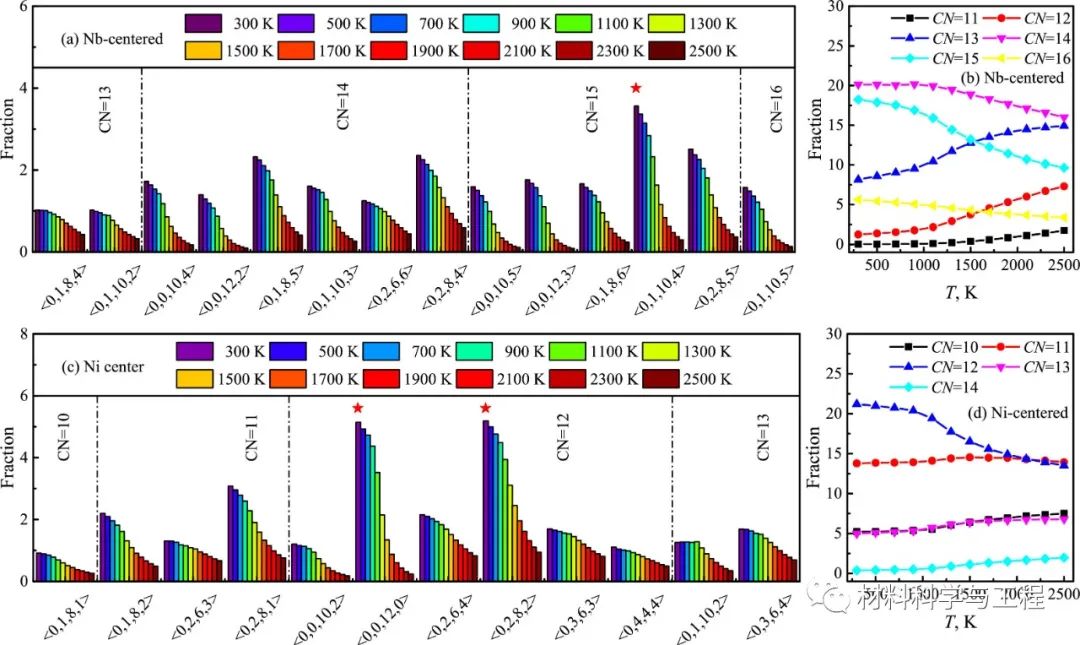

    圖3. 不同溫度下NbNi合金原子結(jié)構(gòu): a) Nb原子和c)Ni原子Voronoi指數(shù),b), d)對(duì)應(yīng)的配位數(shù)。

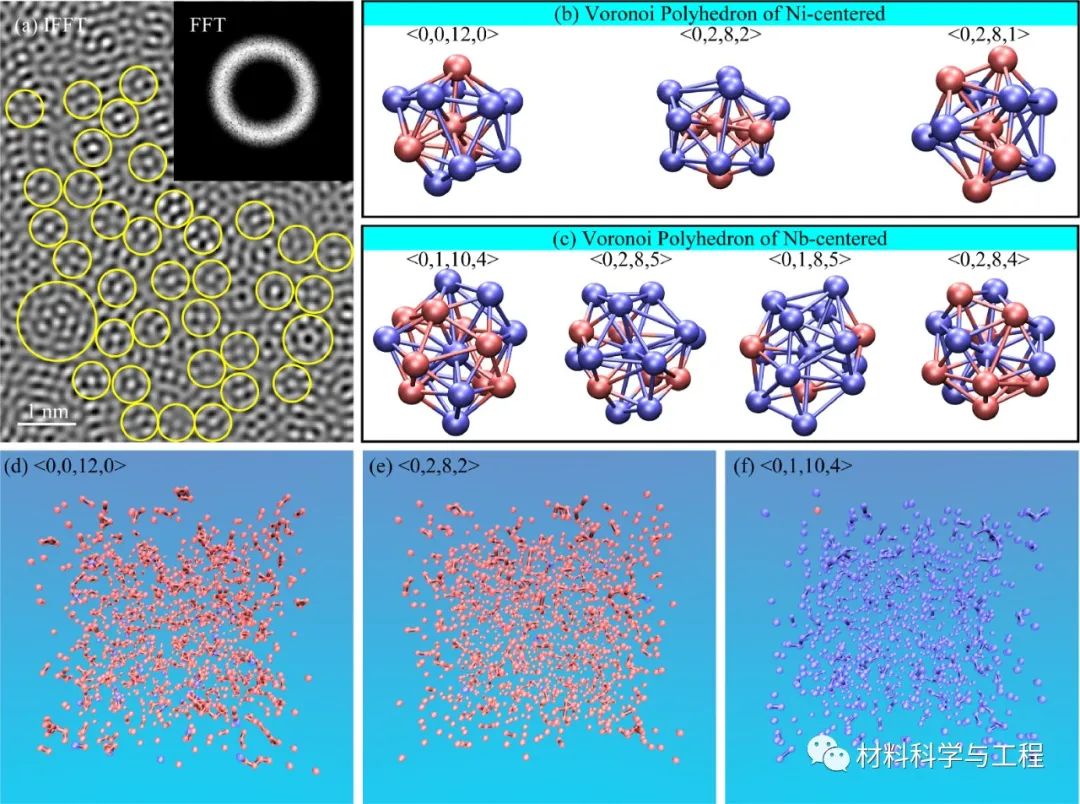

    圖4. 300 K時(shí)NbNi非晶合金原子排列: a)所定區(qū)域的FFT和IFFT圖像; b) Ni中心和c) Nb中心的VPs; d-f)團(tuán)簇中心原子(紅色為Ni原子,藍(lán)色為Nb原子)。

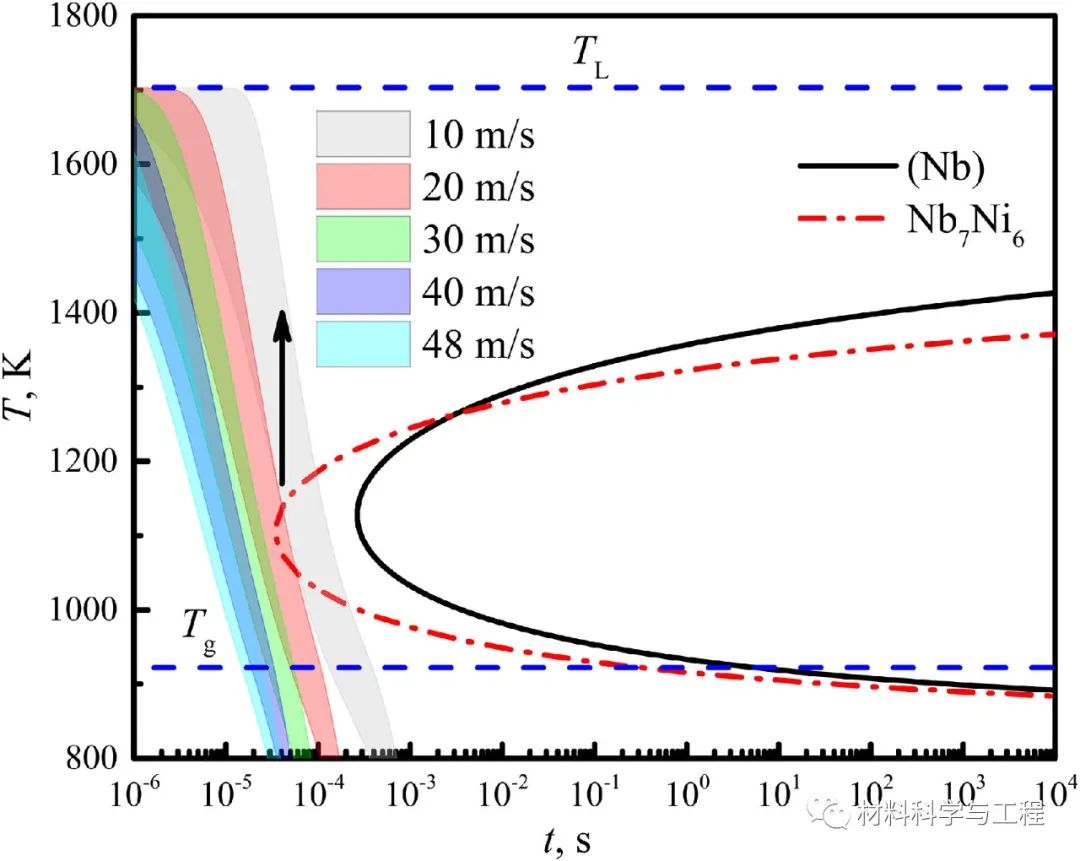

    圖5. (Nb)和Nb7Ni6相的TTT圖。

    總的來(lái)說(shuō),作者通過(guò)熔融紡絲法研究了難熔NbNi包晶合金的快速凝固過(guò)程,基于透射電鏡分析、分子動(dòng)力學(xué)模擬和經(jīng)典形核理論探索了包晶凝固模式的動(dòng)力學(xué)轉(zhuǎn)變和快速凝固過(guò)程中的相形成。包晶凝固方式隨冷卻速率增加由包晶Nb7Ni6相轉(zhuǎn)變?yōu)榘Х蔷唷RTEM圖像表明,晶體結(jié)構(gòu)化學(xué)無(wú)序度形成于成核和早期生長(zhǎng)過(guò)程的,而化學(xué)有序度形成于Nb7Ni6相后期生長(zhǎng)過(guò)程。基于MD模擬得到的能量和溫度曲線以此標(biāo)標(biāo)定的玻璃轉(zhuǎn)變溫度與實(shí)驗(yàn)結(jié)果吻合較好。根據(jù)經(jīng)典形核理論和TTT圖,(Nb)相在低過(guò)冷度和低冷卻速率下優(yōu)先形核長(zhǎng)大,包晶Nb7Ni6相則隨著過(guò)冷度和冷卻速率增加而從液態(tài)合金中析出,進(jìn)而確定了形成非晶的臨界冷卻速率。這些新發(fā)現(xiàn)不僅有助于增進(jìn)對(duì)Nb-Ni合金凝固機(jī)理的進(jìn)一步認(rèn)識(shí),同時(shí)對(duì)設(shè)計(jì)高性能Nb-Ni合金具有重要指導(dǎo)意義。

    免責(zé)聲明:本網(wǎng)站所轉(zhuǎn)載的文字、圖片與視頻資料版權(quán)歸原創(chuàng)作者所有,如果涉及侵權(quán),請(qǐng)第一時(shí)間聯(lián)系本網(wǎng)刪除。

    日韩人妻精品久久九九_人人澡人人澡一区二区三区_久久久久久天堂精品无码_亚洲自偷自拍另类第5页

    <i id="p68vv"><noscript id="p68vv"></noscript></i>
      <track id="p68vv"></track>

        <video id="p68vv"></video>
      <track id="p68vv"></track>
      <u id="p68vv"><bdo id="p68vv"></bdo></u>

    1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
      <code id="p68vv"></code>
        <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
    2. 色A在线免弗看五月丁香 | 亚洲国产人午夜在线 | 亚洲v欧美v国产ⅴ在线成 | 午夜性色福利免费版 | 思思re久久精品66在热线热 | 亚洲AⅤ优女AV综合久久久 |
