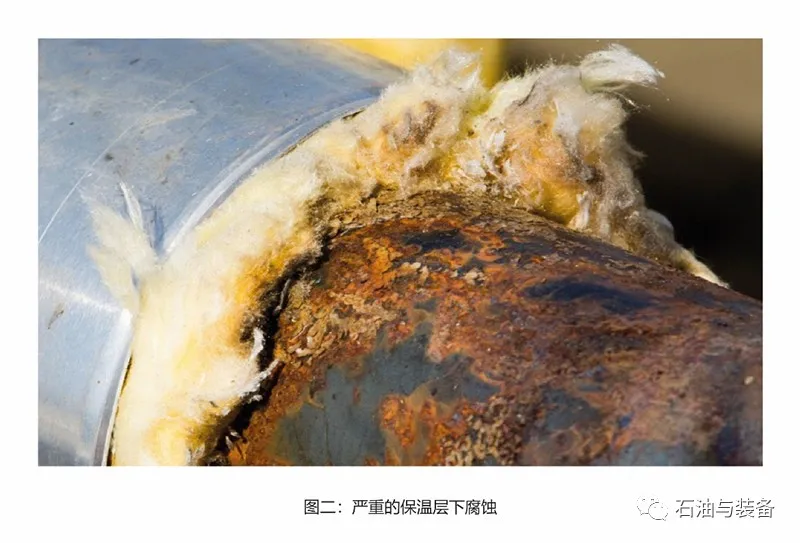

（通訊員  Mrudula Moorthikal、于歌、錢毓、王妍蘇）管線、儲(chǔ)罐、壓力容器等工業(yè)設(shè)備的維護(hù)一直面臨著嚴(yán)峻的挑戰(zhàn)。管道會(huì)出現(xiàn)受損與惡化、閥門及其配件也會(huì)因腐蝕、侵蝕、熱循環(huán)以及化學(xué)侵害而遭受損壞。為了節(jié)約能源成本、減少浪費(fèi)，業(yè)主們開始意識(shí)到設(shè)備的絕緣保護(hù)對(duì)于減少熱損失和提高設(shè)備效率的重要性。但是，這也帶來了新的問題：保溫層下腐蝕。無論設(shè)備的運(yùn)行環(huán)境是低溫、常溫還是高溫，保溫層下腐蝕都是一個(gè)重要問題。

隔熱材料的保溫作用至關(guān)重要，同時(shí)它還可以防止施工人員在操作高溫機(jī)械設(shè)備時(shí)被灼傷，因?yàn)橐坏┙佑|到60°C以上的金屬設(shè)備會(huì)導(dǎo)致灼傷。除此之外，當(dāng)設(shè)備的運(yùn)行溫度較低以及低于零度時(shí)會(huì)導(dǎo)致結(jié)冰、冷凝、滴水，增加滑倒危險(xiǎn)并可能引起凍傷。因此，隔熱材料還應(yīng)具備防凍的性能。

目前市場(chǎng)上有多種解決方案，如傳統(tǒng)的保溫層、隔離層、防護(hù)罩以及水基涂層。但是各方案都無法同時(shí)滿足設(shè)備保溫絕緣、防止腐蝕以及防止灼傷的需求。

因此，貝爾佐納研發(fā)了一個(gè)極具創(chuàng)新的高分子雙組分、無溶劑系統(tǒng)——Belzona 5871，它集多種功能于一身，不僅具備保溫絕緣及防腐蝕性能，同時(shí)可以提高工業(yè)設(shè)備的安全性、效率以及耐久性。

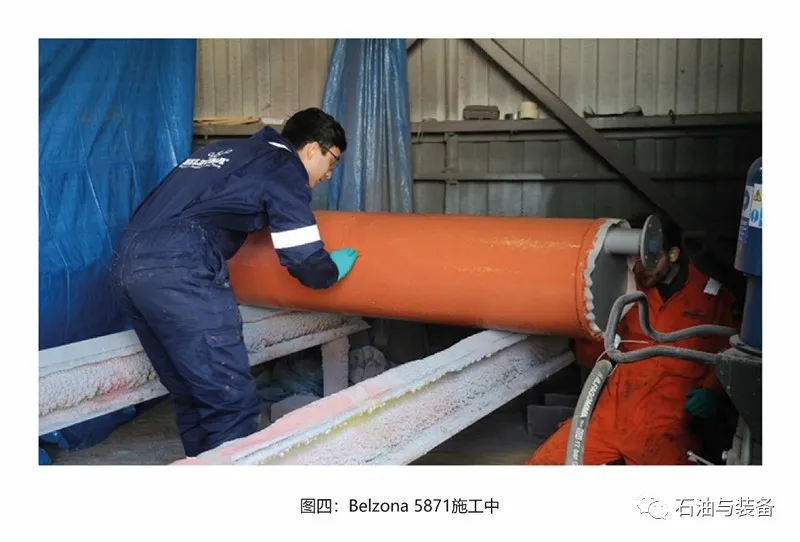

Belzona 5871適用于金屬管線、導(dǎo)管系統(tǒng)、儲(chǔ)罐及壓力容器外壁以及其他工業(yè)設(shè)備。它不僅具有熱絕緣性可為設(shè)備提效，而且能夠防止接觸性灼傷，防止冷凝及結(jié)冰。產(chǎn)品可通過刷子、噴管、加熱無氣噴涂設(shè)備等方式進(jìn)行施工，無論是小面積的復(fù)雜幾何形狀區(qū)域還是進(jìn)行大面積快速施工，都是理想之選。施工后的設(shè)備可以迅速恢復(fù)使用，有時(shí)僅需一層即可形成高膜厚。

施工后，產(chǎn)品形成輕質(zhì)高膜厚閉孔泡沫。應(yīng)用了環(huán)氧泡沫技術(shù)，Belzona 5871的厚度膨脹至敷涂時(shí)初始厚度的3倍，如施工時(shí)為1毫米，固化后會(huì)變成3毫米，因此產(chǎn)品的表面面積也會(huì)增加。另外，Belzona 5871是一種無溶劑防腐隔離層，無需使用額外的底漆或面漆，與傳統(tǒng)涂層方案相比，減少了涂層的層數(shù)。它不受溫度和濕度限制，施工靈活性高，可在24小時(shí)內(nèi)復(fù)涂。其固化速度和減少的涂層層數(shù)，確保了設(shè)備快速恢復(fù)使用。

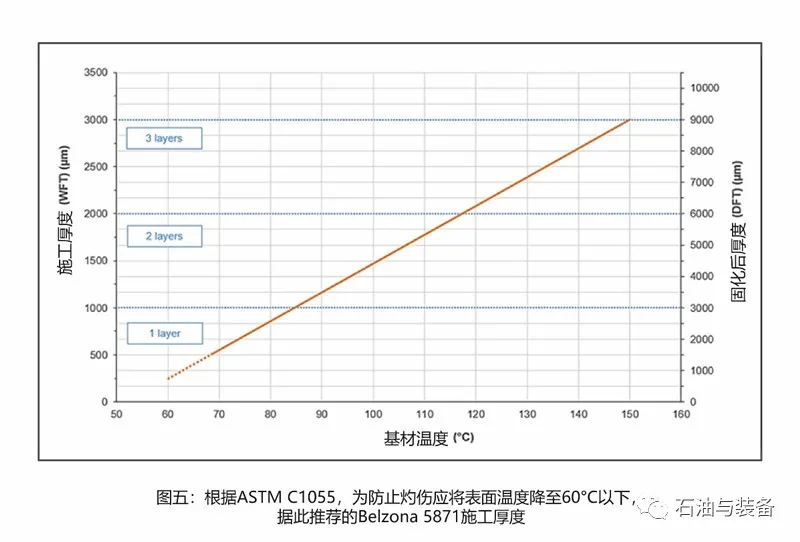

為測(cè)試材料的熱絕緣性能，將已敷涂Belzona 5871的基材（根據(jù)ASTM C1055規(guī)定，為防止接觸性灼傷應(yīng)確保表面溫度在60°C以下，產(chǎn)品的施工厚度依此而定）與未經(jīng)敷涂的鋼基材進(jìn)行對(duì)比。例如，Belzona5871施工厚度約2.2毫米，其固化后的厚度約為6.6毫米，這將表面溫度從120°C 降至 60°C以下。Belzona 5871的熱絕緣性能可減少熱傳遞，因此提供了可安全觸碰的表面，防止接觸性灼傷。Belzona 5871的熱絕緣性能通過李氏圓盤法測(cè)得其低導(dǎo)熱性約為0.1 W/m.K。

Belzona 5871的防腐性能在下列幾個(gè)測(cè)試中也得到了驗(yàn)證：

——利用加熱管道對(duì)保溫層下腐蝕進(jìn)行模擬測(cè)試。將該系統(tǒng)在120°C 和 10°C之間進(jìn)行1000小時(shí)反復(fù)冷熱循環(huán)及干濕循環(huán)（以每分鐘5升的速度不斷進(jìn)行沖水）。測(cè)試后，該多層系統(tǒng)未出現(xiàn)任何起泡、分層或者開裂，也沒有任何腐蝕的跡象。

——根據(jù)ASTM B117進(jìn)行了35°C的鹽霧測(cè)試，樣片是在不同固化條件下的單層Belzona 5871：一個(gè)是20°C固化，一個(gè)是120°C后固化。在兩個(gè)樣片上各作一道50毫米的豎向劃痕促進(jìn)腐蝕。測(cè)試結(jié)果表明，在3000小時(shí)持續(xù)暴露條件下，樣片未出現(xiàn)任何失效跡象。

——根據(jù)ISO2812-2進(jìn)行持續(xù)水中浸泡測(cè)試，將涂有單層Belzona 5871的樣片，浸泡在40°C的去離子水中。樣片在4500小時(shí)（樣片為20°C固化）和2000小時(shí)（樣片為120°C后固化）后，未出現(xiàn)任何劣化跡象。

這些測(cè)試證明了Belzona 5871在多種環(huán)境條件下都具備極佳的耐腐蝕性。

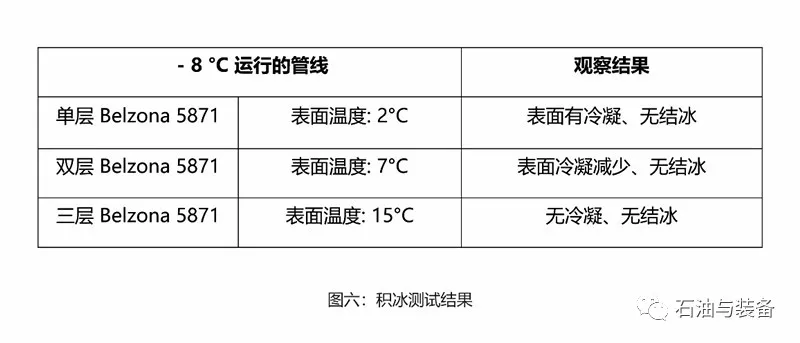

產(chǎn)品的防冰凍及防冷凝性通過積冰測(cè)試進(jìn)行了獨(dú)立評(píng)估。在零度以下，對(duì)單層、雙層及三層的Belzona5871進(jìn)行測(cè)試。測(cè)試證明了Belzona 5871可在零度以下防止結(jié)冰和冷凝。

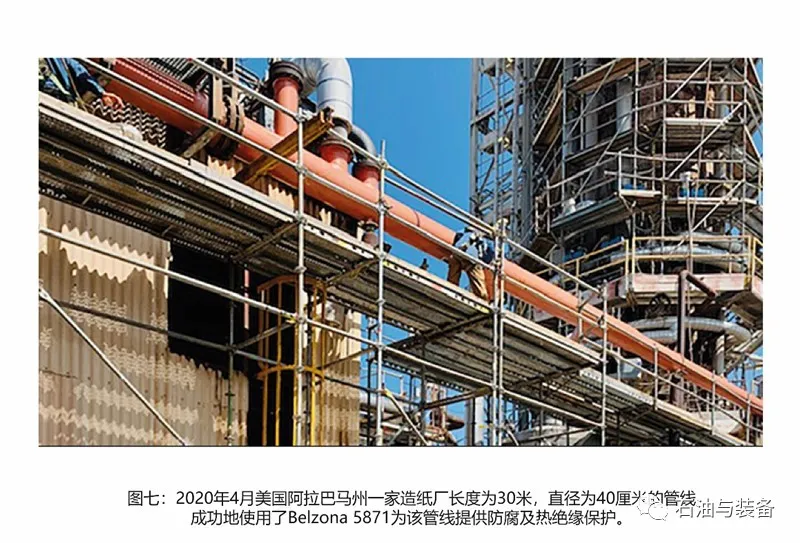

綜上所述，Belzona 5871作為一個(gè)極具創(chuàng)新的方案，為機(jī)械設(shè)備提供了熱絕緣隔離層，進(jìn)而提高了設(shè)備效率及耐久性。同時(shí)，它還可以防止保溫層下腐蝕，延長(zhǎng)了設(shè)備使用壽命，減少未來更換設(shè)備的費(fèi)用。Belzona 5871更是一種具有安全意識(shí)的解決方案，可將設(shè)備表面溫度降至60°C以下，從而有效防止灼傷。
