鎳基高溫合金單晶渦輪葉片的修復是一個長期存在的難題。電子束增材制造有望實現這一目標，但有一個強大的障礙：殘余應力和γ/γ’微觀結構在單一晶體融合區經過電子束融化后是不可接受的(例如，容易開裂)；或者，經過固溶熱處理后，發生再結晶，帶來新的晶粒，降低高溫蠕變特性。

近日，來自西安交通大學、美國麻省理工學院以及美國約翰霍普金斯大學一項研究，通過設計一種后3D打印回復制度消除了再結晶的驅動力，即在固溶和時效之前增加回復（Recovery）步驟，可以消除再結晶驅動力。相關論文以題為“Rafting‐Enabled Recovery Avoids Recrystallization in 3D‐Printing‐Repaired Single‐Crystal Super alloys”于2月20日發表在Advanced Materials上。

論文連接： https://onlinelibrary.wiley.com/doi/10.1002/adma.201907164

現代渦輪葉片主要由高溫合金單晶制得，通過在γ相矩陣中使得γ’相得到有序的立方形析出相來強化。單晶鎳基高溫合金在抗蠕變、疲勞和氧化等許多方面都比多晶合金有很大的優勢。盡管如此，這些高價值的單晶葉片在惡劣的環境下仍然會受到表面損傷和開裂。因此，希望找到一種方法來修復受損的關鍵表面，同時保持其單結晶性質以及所需的統一γ/γ’微觀結構。

近年來出現的多功能3D打印技術是實現這一目標的有力途徑。但3D打印技術還不成熟，以下缺陷需要克服：高溫期間不穩定，會出現其他有害的Laves相顆粒；打印過程中在高熱應力下會出現局部的變形，在熱影響區(HAZ)產生高密度的位錯；在經過高溫固溶處理后，會出現再結晶(RX)，使得微觀結構多晶化，從而降低葉片的高溫蠕變性能。因此，迫切需要設計一種創新的修復方法，保留3D打印技術本身的優點之外同時克服以上的缺點。

為此，研究者們的策略是設計后3D打印退火，以減少破壞單晶結構的再結晶驅動力。標準固溶熱處理(HT)之前，所有的γ′消失，在HAZ中積累的位錯(以及相關的多余能量)可以通過筏化-回復（rafting-facilitated recovery）來消除。這樣固溶前進行回復熱處理的方案，使得立方形的γ’析出相變得不穩定并且連接在一起，在熱影響區形成平面筏化析出相。這大大降低了位錯密度，因此在后續的固溶和時效熱處理中，按照通常使用的標準方案，RX不會被觸發成新晶粒核。

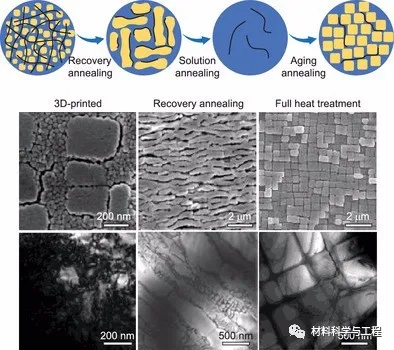

以第一代單晶鎳基高溫合金AM3為模型，采用無原料電子束熔煉技術對其進行了模擬3D打印修復。電子束熔化后，亞固溶退火的預回復是通過筏化來實現的。定向粗化γ′粒子促進位錯重排和消失。在后續的固溶處理中，筏化微觀結構將會被去除，留下一個沒有損害和殘余應力的單晶，與余下的渦輪葉片統一的γ′析出相毫無區別。

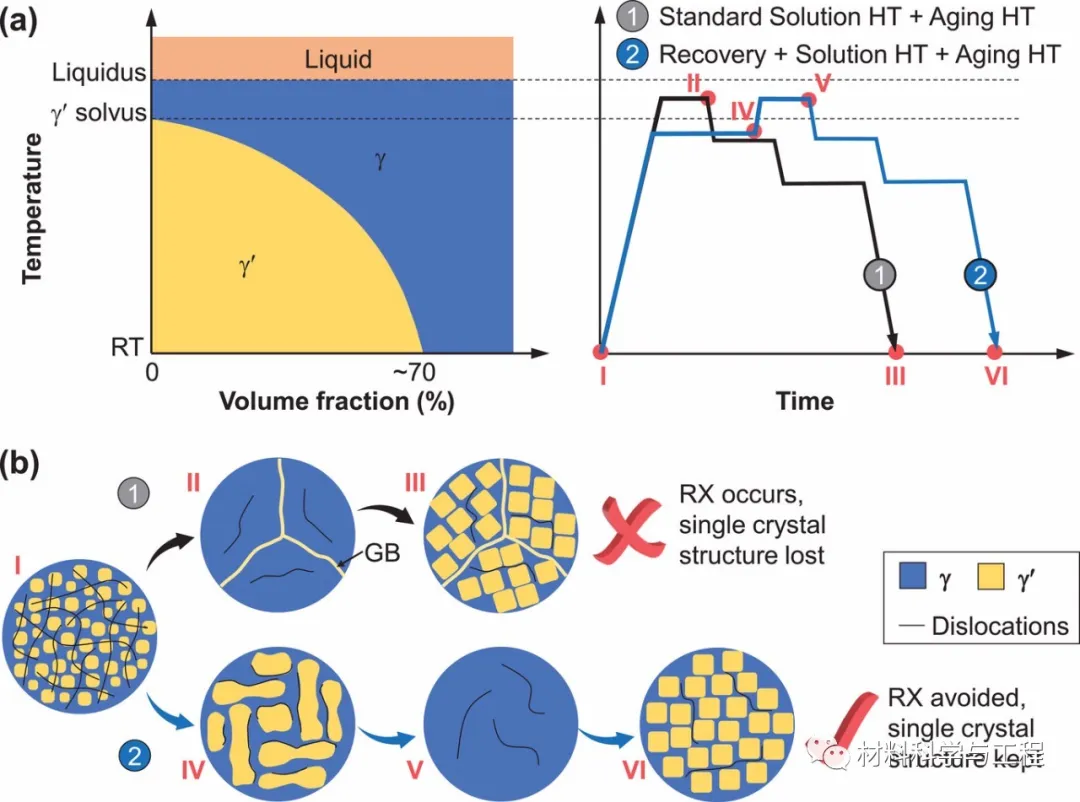

圖1 由標準溶液HT誘導的3D打印鎳基單晶的微觀結構演變，與研究的新型高溫還原退火相比較圖。

圖2 EBM樣本在不同的熱處理工藝前后

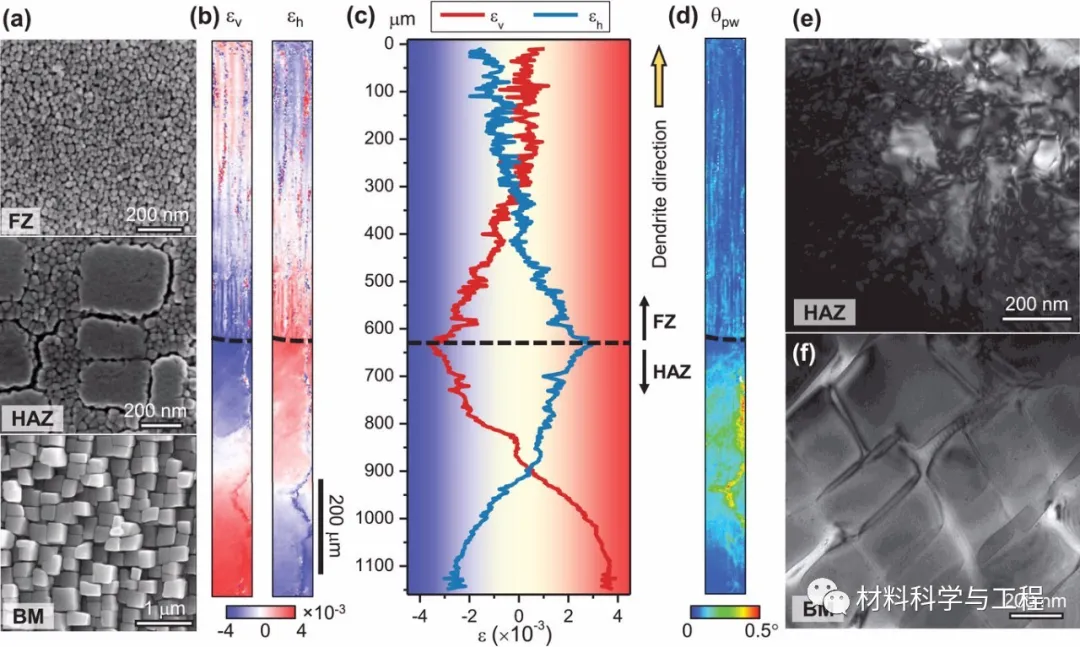

圖3 在EBM樣本中的不均勻分布的γ′形態、彈性應變和混亂情況

圖 4 先回復退火的新方案熱處理后，樣本均勻分布的γ′形態、彈性應變、混亂情況

圖 5 1100°C回復退火后γ′形態學、彈性應變和混亂情況

這一發現為防止3D打印單晶由于殘余應力未消除而開裂提供了一種實用的方法，為增材制造修復、恢復和重塑其他高溫合金單晶產品鋪平了道路；突破了經典觀念所認為的“單晶高溫合金不具備回復能力”的認知，為設計3D打印高溫合金的非標準熱處理制度提供了科學依據，并表明新的熱處理制度完全能滿足3D打印單晶葉片修復的需求。
