石墨烯具有獨(dú)特的納米片層結(jié)構(gòu)以及優(yōu)異的導(dǎo)電性、力學(xué)性能和阻隔性能，是近年來(lái)復(fù)合材料（涂層）領(lǐng)域的研究熱點(diǎn)。然而，石墨烯由于其高比表面積和層間作用力，使其在高分子樹(shù)脂基體中易發(fā)生團(tuán)聚，無(wú)法充分發(fā)揮石墨烯單層或少層的優(yōu)異特性，限制了其在很多領(lǐng)域的應(yīng)用。

    中國(guó)科學(xué)院寧波材料技術(shù)與工程研究所海洋功能材料團(tuán)隊(duì)研究員王立平與趙海超指導(dǎo)的有機(jī)功能涂層小組，致力于石墨烯的化學(xué)和物理改性，以及石墨烯多功能復(fù)合涂層的制備與研究。該團(tuán)隊(duì)基于石墨烯與導(dǎo)電聚合物間的π-π相互作用，通過(guò)可控聚合制備可溶性導(dǎo)電聚合物，并結(jié)合超聲分散實(shí)現(xiàn)石墨烯的液相剝離，其在常規(guī)涂料用有機(jī)溶劑中的分散濃度達(dá)5mg/mL，剝離后的石墨烯片層平均厚度在2-3nm（圖1）。通過(guò)導(dǎo)電聚合物對(duì)涂層基底的鈍化作用和石墨烯二維納米片層結(jié)構(gòu)的屏蔽和自潤(rùn)滑效應(yīng)，僅添加少量剝離的石墨烯（0.5%）環(huán)氧復(fù)合涂層的耐腐蝕性、潤(rùn)滑性和耐磨性都得到了大幅提高。相關(guān)工作發(fā)表在碳材料領(lǐng)域權(quán)威期刊（Carbon, 2017, 114, 356–366）并申請(qǐng)了國(guó)家發(fā)明專(zhuān)利（申請(qǐng)?zhí)枺?016110098128）。

    石墨烯的疏水性使其在水和水性樹(shù)脂中的分散難以實(shí)現(xiàn)。該團(tuán)隊(duì)通過(guò)微乳液聚合制備了水溶性的導(dǎo)電聚合物乳膠納米粒子作為石墨烯的插層劑（圖3），實(shí)現(xiàn)了石墨烯二維納米片在水性樹(shù)脂中穩(wěn)定分散，制備的水性環(huán)氧涂層，由于石墨烯在基體中形成物理阻隔層延長(zhǎng)腐蝕介質(zhì)的擴(kuò)散路徑，減緩腐蝕；導(dǎo)電聚合物能夠使金屬表面生成致密的鈍化膜，抑制腐蝕，協(xié)同提高復(fù)合涂層的耐腐蝕性，并通過(guò)掃描振動(dòng)電極技術(shù)（SVET）研究表明涂層具有自修復(fù)性能（圖4）。相關(guān)工作發(fā)表在A(yíng)CS Applied Material & Interfaces, 2017, 9, 34294?34304上。

    研究工作獲得中科院“百人計(jì)劃”、中科院前沿科學(xué)研究計(jì)劃，浙江省石墨烯重大科技專(zhuān)項(xiàng)以及浙江省自然科學(xué)基金的資助。

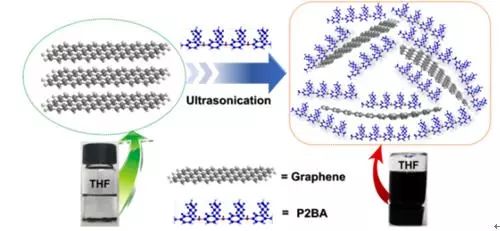

    ▲ 圖1.石墨烯分散液的制備示意圖

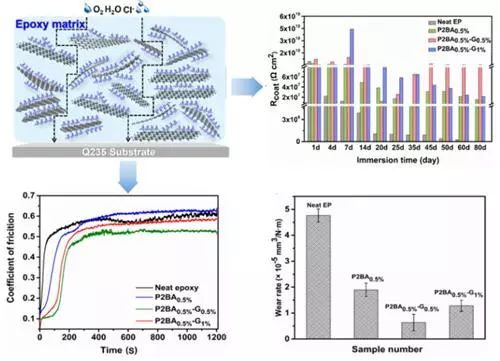

    ▲ 圖2.石墨烯改性復(fù)合涂層的耐腐蝕性與耐磨性

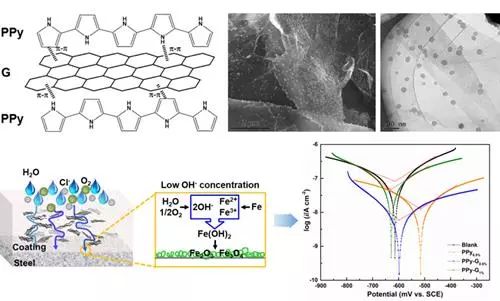

    圖3.石墨烯雜化物的結(jié)構(gòu)與電鏡照片；雜化復(fù)合涂層的腐蝕防護(hù)機(jī)理與耐腐蝕性研究

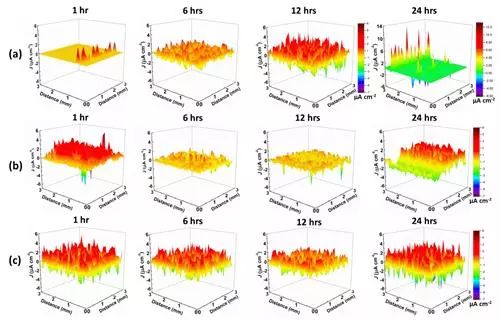

    圖4.（a）空白水性涂層 （b）導(dǎo)電聚合物復(fù)合涂層 （c）石墨烯雜化復(fù)合涂層缺陷處的局部電流密度分布圖

更多關(guān)于材料方面、材料腐蝕控制、材料科普等方面的國(guó)內(nèi)外最新動(dòng)態(tài)，我們網(wǎng)站會(huì)不斷更新。希望大家一直關(guān)注中國(guó)腐蝕與防護(hù)網(wǎng)http://www.ecorr.org

責(zé)任編輯：王元

《中國(guó)腐蝕與防護(hù)網(wǎng)電子期刊》征訂啟事

投稿聯(lián)系：編輯部

電話(huà)：010-62313558-806

郵箱：fsfhzy666@163.com

中國(guó)腐蝕與防護(hù)網(wǎng)官方 QQ群：140808414
